申请日2015.12.08
公开(公告)日2016.06.29
IPC分类号B01F13/10
摘要
本实用新型提供一种建筑工程用防止污泥沉淀的搅拌池，包括搅拌池本体，所述搅拌池本体两侧设有驱动导轨，所述搅拌池本体内设有搅拌装置，所述搅拌装置包括搅拌叶片、支撑柱、转动轴和转动轮，所述搅拌叶片通过支撑柱安装在转动轴上，所述转动轮安装在旋转盘上，所述驱动轨道之间还设有可升降防沉淀网;还包括电源、控制单元、驱动电路、升降电路和控制电路，所述控制单元电性连接电源、驱动电路、升降电路和控制电路;所述驱动电路包括电机，所述升降电路包括驱动导轨，所述控制电路包括控制按钮;所述电机通过皮带与旋转盘连接，该一种建筑工程用防止污泥沉淀的搅拌池设计合理，工作效率较高。

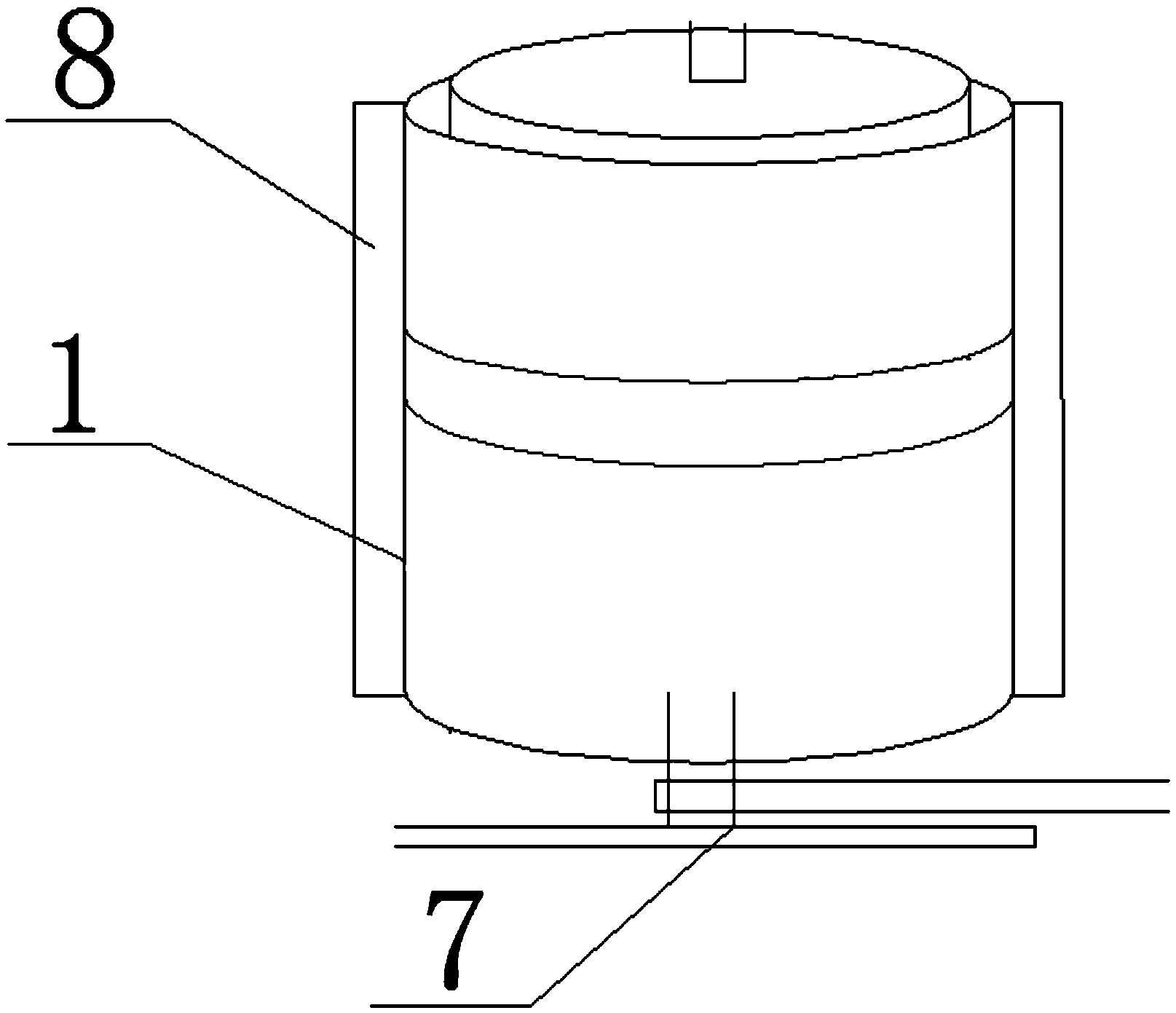

摘要附图
权利要求书
1.一种建筑工程用防止污泥沉淀的搅拌池，包括搅拌池本体(1)，其特征在于，所述搅拌池本体(1)两侧设有驱动导轨(8)，所述搅拌池本体(1)内设有搅拌装置，所述搅拌装置包括搅拌叶片(2)、支撑柱(3)、转动轴(6)和转动轮(4)，所述搅拌叶片(2)通过支撑柱(3)安装在转动轴(6)上，所述转动轮(4)安装在旋转盘(7)上，所述驱动轨道(8)之间还设有可升降防沉淀网(9);
还包括电源(10)、控制单元(11)、驱动电路(14)、升降电路(15)和控制电路(16)，所述控制单元(11)电性连接电源(10)、驱动电路(14)、升降电路(15)和控制电路(16);
所述驱动电路(14)包括电机(5)，所述升降电路(15)包括驱动导轨(8)，所述控制电路(16)包括控制按钮(17);
所述电机(5)通过皮带与旋转盘(7)连接。
2.根据权利要求1所述的一种建筑工程用防止污泥沉淀的搅拌池，其特征在于：所述控制单元(11)包括控制器(12)和控制开关(13)。
3.根据权利要求2所述的一种建筑工程用防止污泥沉淀的搅拌池，其特征在于：所述控制器(12)包括控制电路主板以及设置在控制电路主板上的微处理器和处理芯片，所述微处理器和所述处理芯片电性连接，所述微处理器和所述处理芯片焊接在控制电路主板上。
4.根据权利要求1所述的一种建筑工程用防止污泥沉淀的搅拌池，其特征在于：所述控制按钮(17)包括升降按钮和电机转速设置按钮。
说明书
一种建筑工程用防止污泥沉淀的搅拌池
技术领域
本实用新型具体为一种建筑工程用防止污泥沉淀的搅拌池，属于建筑设备领域。
背景技术
在建筑工程中需要用到大量的水，也会产生大量的废水，在废水处理过程中，有一道环节是要将废水中的污泥去除掉，以得到较为澄清水，由于污泥和废水的密度不同，废水池中的污泥往往沉在池底，如果将废水抽到下一环节进行处理，就会造成要么抽到较少的污泥，造成污泥堆积在池底，没有起到除去污泥的作用，要么直接抽到污泥，这样就可能堵塞抽水泵，而这两种结果都是不利于废水处理的，现在市场上出现了一种通过在池底产生震动来防止污泥底部产生沉淀的装置的搅拌池，但是这样不能够完全避免污泥沉淀到池底，处理效果不佳;另外，在池底设置震动装置生产操作较为复杂，容易引起搅拌池整体发生震动，设计不够合理，不利于污水处理的搅拌工序。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种建筑工程用防止污泥沉淀的搅拌池，设计合理，工作效率较高，污水处理效果好。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种建筑工程用防止污泥沉淀的搅拌池，包括搅拌池本体，所述搅拌池本体两侧设有驱动导轨，所述搅拌池本体内设有搅拌装置，所述搅拌装置包括搅拌叶片、支撑柱、转动轴和转动轮，所述搅拌叶片通过支撑柱安装在转动轴上，所述转动轮安装在旋转盘上，所述驱动轨道之间还设有可升降防沉淀网;
还包括电源、控制单元、驱动电路、升降电路和控制电路，所述控制单元电性连接电源、驱动电路、升降电路和控制电路;所述驱动电路包括电机，所述升降电路包括驱动导轨，所述控制电路包括控制按钮;所述电机通过皮带与旋转盘连接。
进一步地，所述控制单元包括控制器和控制开关。
进一步地，所述控制器包括控制电路主板以及设置在控制电路主板上的微处理器和处理芯片，所述微处理器和所述处理芯片电性连接，所述微处理器和所述处理芯片焊接在控制电路主板上。
进一步地，所述控制按钮包括升降按钮和电机转速设置按钮。
本实用新型的有益效果：
1.由于在搅拌池本体的两侧设有驱动导轨，在驱动导轨之间设有可升降防沉淀网，在可升降防沉淀网的作用下能够完全避免搅拌池本体内污泥沉淀;
2.由于可升降防沉淀网不断的升降中能够间接的加快污泥和废水的混合，有效提高了该用于防止污泥沉淀搅拌池的工作效率。
3.该装置易于实现，建筑工程中节省了水资源的浪费，污水处理效果好。
