申请日2015.12.07
公开(公告)日2016.03.02
IPC分类号C02F11/00
摘要
本发明公开了一种车载式污泥污水处理装置，包括安装架、发电机组、切碎装置、液泵、固液分离装置;所述的发电机组、切碎装置、液泵、固液分离装置皆安装在安装架内，发电机组为切碎装置、液泵、固液分离装置提供电力;所述的切碎装置上设有进污管道和出口管道，进污管道外接污泥池，出口管道连通液泵的进口，液泵的出口通过管道与固液分离装置的进口连通，固液分离装置上设有液体出口和固体出口，液体出口和固体出口分别外接容器或管网。将污泥吸入切碎装置进行切割破碎，再由液泵将切割后的污泥垃圾抽送至固液分离装置实现固液分离后，垃圾推送至卸料仓，液体排放管网。本发明还配备疏通装置，通过疏通泵产生的高压对堵塞管道进行疏通清洗。

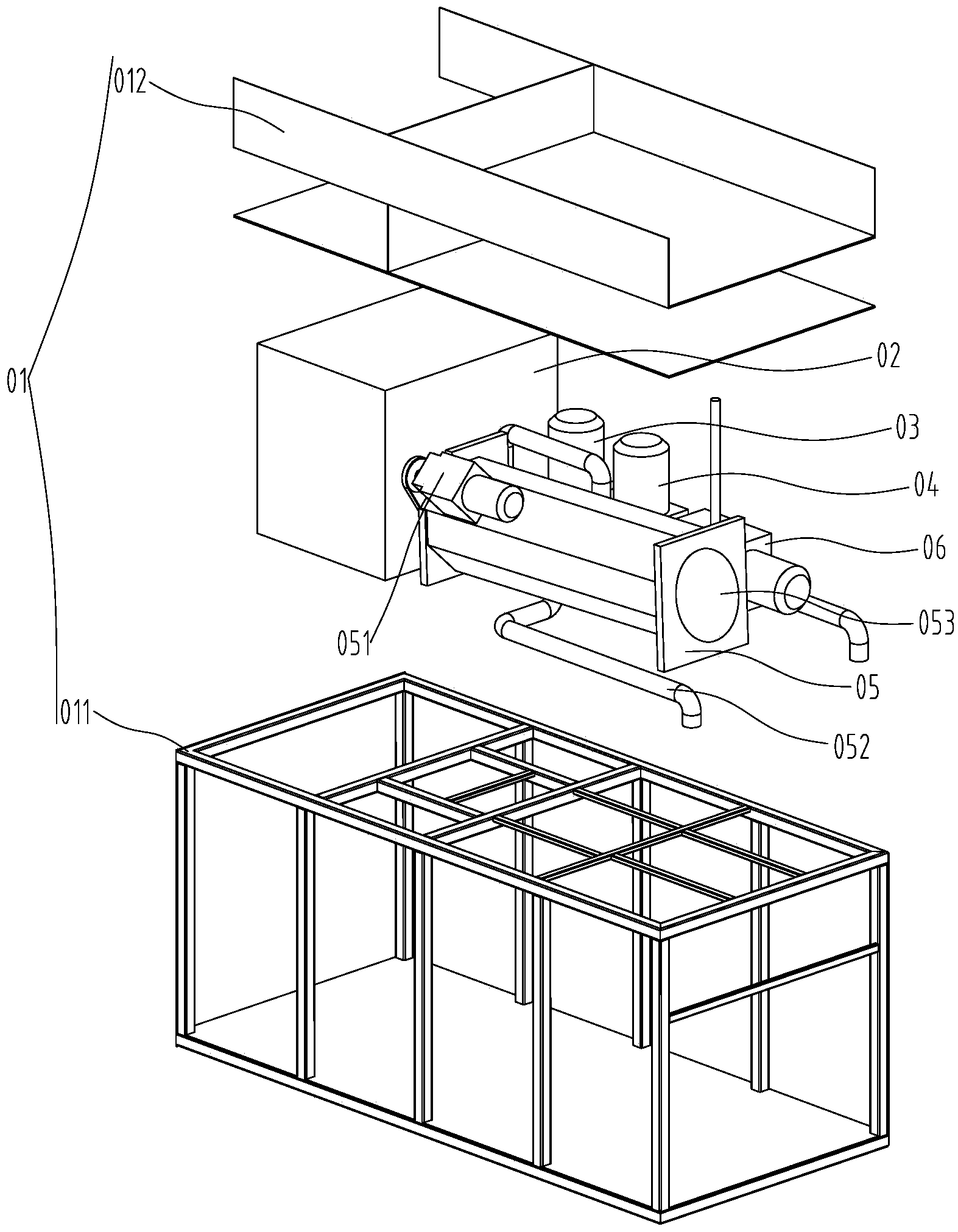

摘要附图
权利要求书
1.一种车载式污泥污水处理装置，其特征在于：包括安装架(01)、发电机组(02)、切碎装置(03)、液泵(04)、固液分离装置(05);所述的发电机组(02)、切碎装置(03)、液泵(04)、固液分离装置(05)皆安装在安装架(01)内，发电机组(02)为切碎装置(03)、液泵(04)、固液分离装置(05)提供电力;所述的切碎装置(03)上设有进污管道(031)和出口管道，进污管道(031)外接污泥池，出口管道连通液泵的进口，液泵的出口通过管道(032)与固液分离装置(05)的进口连通，固液分离装置(05)上设有液体出口(051)和固体出口(052)，液体出口(051)和固体出口(052)分别外接容器或管网。
2.根据权利要求1所述的车载式污泥污水处理装置，其特征在于：所述的安装架(01)由框架(011)和隔板(012)组成;所述的隔板(012)固定在框架(011)内。
3.根据权利要求1所述的车载式污泥污水处理装置，其特征在于：还包括疏通装置(06)，所述的疏通装置(06)安装在安装架内且由发电机组提供电力，疏通装置设有进水管(061)和出水管(062)。
4.根据权利要求1所述的车载式污泥污水处理装置，其特征在于：所述的切碎装置(03)为污泥切割机、破碎机、粉碎泵、切割泵或格栅式剪切破碎泵。
5.根据权利要求1所述的车载式污泥污水处理装置，其特征在于：所述的液泵(04)为螺杆泵、转子泵、砂浆泵、吸污泵或离心泵。
6.根据权利要求1所述的车载式污泥污水处理装置，其特征在于：所述的固液分离装置(05)为压滤机、离心脱水机、滚筒筛分机、震动筛选机、螺旋挤压脱水机、叠螺式脱水或辊式脱水机。
7.根据权利要求1所述的车载式污泥污水处理装置，其特征在于：所述的疏通装置(06)为疏通泵或高压水泵。
说明书
车载式污泥污水处理装置
技术领域
本发明涉及环保领域，特别是涉及一种车载式污泥污水处理装置。
背景技术
在人们日常的生产生活中，不仅会有工厂经常排放污水或高含水量的污物，而且高度集中的众多城市人口每天会产生大量的生活垃圾及排泄污物，都会影响人们得日常生活环境，都需要进行及时处理。上述污物多为固液共存状态，物理性质不同于固体垃圾，所以对其处理和排放需要遵循其规律。传统的粪便-污水处理的设备，从半自动的化粪池污物硬化处理机到全自动的污水、污泥和粪便快速处理系统，都能对污物进行处理。但是，这些设备需要先抽真空，再进行反应处理，在此过程中需要停机进行反应，最后将污物排出，处理效率低，处理污物的时间长。
发明内容
本发明的目的在于提供一种污物处理效率高、处理时间短的车载式污泥污水处理装置。
为实现上述目的，本发明的技术解决方案是：
本发明是一种车载式污泥污水处理装置，包括安装架、发电机组、切碎装置、液泵、固液分离装置;所述的发电机组、切碎装置、液泵、固液分离装置皆安装在安装架内，发电机组为切碎装置、液泵、固液分离装置提供电力;所述的切碎装置上设有进污管道和出口管道，进污管道外接污泥池，出口管道连通液泵的进口，液泵的出口通过管道与固液分离装置的进口连通，固液分离装置上设有液体出口和固体出口，液体出口和固体出口分别外接容器或管网。
所述的安装架由框架和隔板组成;所述的隔板固定在框架内。
本发明还包括疏通装置，所述的疏通装置安装在安装架上且由发电机组提供电力，疏通装置设有进水管和出水管。
所述的切碎装置为污泥切割机、破碎机、粉碎泵、切割泵或格栅式剪切破碎泵。
所述的液泵为螺杆泵、转子泵、砂浆泵、吸污泵或离心泵。
所述的固液分离装置为压滤机、离心脱水机、滚筒筛分机、震动筛选机、螺旋挤压脱水机、叠螺式脱水机或辊式脱水机。
所述的疏通装置为疏通泵或高压水泵。
采用上述方案后，由于本发明主要由安装架、发电机组、切碎装置、液泵、固液分离装置等组成，首先将污泥吸入切碎装置进行切割破碎，再由液泵将切割后的污泥垃圾抽送至固液分离装置实现固液分离后，垃圾推送至卸料仓，液体排放管网。此外，本发明还配备疏通装置，通过疏通泵产生的高压对堵塞管道进行疏通清洗。具有直接在现场进行高效、便捷处理的优点。
下面结合附图和具体实施例对本发明作进一步的说明。
