申请日2015.12.07
公开(公告)日2016.04.20
IPC分类号F16K31/06; F16K27/00
摘要
本实用新型涉及一种带定值可调式废水比电磁阀，它由线圈及螺丝组件(1)、阀芯组件(2)、阀体(3)、可调废水比管螺帽(4)、O型密封圈(5)组成，在阀体一侧设计有一螺纹孔。可调废水比管螺帽小端沿轴面方向设计加工有一V型槽，中间毛细孔与中部方孔连通，当顺时针方向调节废水比管螺帽至使V型槽截面关闭时，废水比大小由毛细孔孔径的大小决定为一个定值，可以根据不同需要通过设计和改变不同的孔径来得到和制作不同的废水比。本实用新型具有结构简单，制造成本低，互换性强，动作可靠等优点。

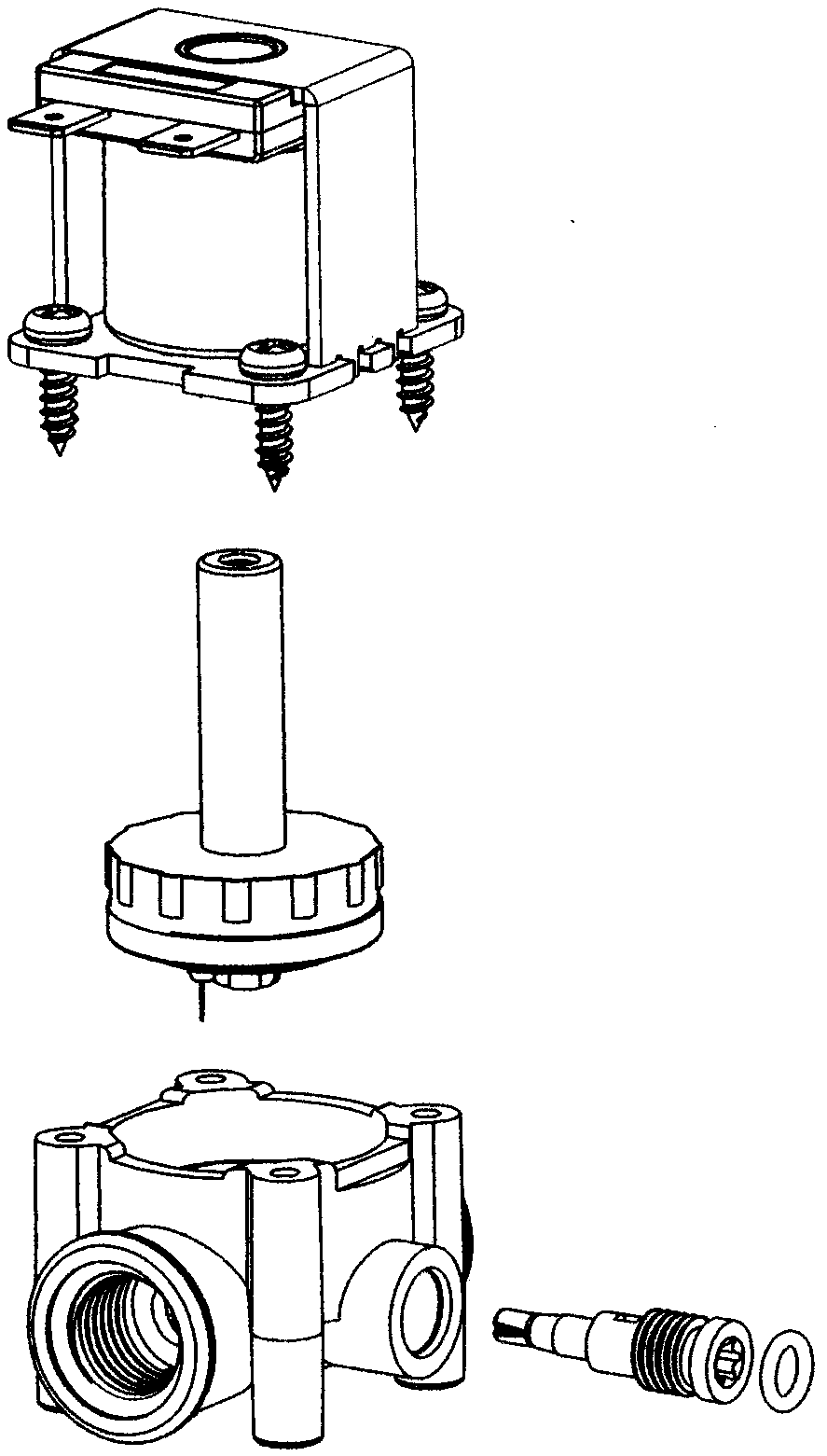

摘要附图
权利要求书
1.一种带定值可调式废水比电磁阀，它由线圈及螺丝组件(1)、阀芯组件(2)、阀体(3)、可调废水比管螺帽(4)、O型密封圈(5)组成，其特征在于：在阀体一侧设计有一螺纹孔，阀体内部孔径与可调废水比管螺帽小端直径同样大小，并能伸入孔内。
2.如权利要求1所述的一种带定值可调式废水比电磁阀，其特征在于：可调废水比管螺帽小端沿轴面方向设计加工有一V型槽，中间毛细孔与中部方孔连通，当顺时针方向调节废水比管螺帽至使V型槽截而关闭时，废水比大小由毛细孔孔径的大小决定为一个定值，可以根据不同需要通过设计和改变不同的孔径来得到和制作不同的废水比。
说明书
一种带定值可调式废水比电磁阀
一、所属技术领域：
本实用新型涉及水处理技术领域，尤其涉及一种带定值可调式废水比电磁阀设计。
二、背景技术：
目前在反渗透制水设备中，使用带废水比电磁阀的地方较多。现用的带废水比电磁阀通常根据需要在阀体上设计加工节流毛细孔，所以废水比是一个定值，不能根据用户的使用情况和使用要求适当调节。
三、发明内容：
本实用新型所要解决的技术问题是针对上述现有技术现状的不足而提供一种带定值可调式废水比电磁阀。
本实用新型提供的一种带定值可调式废水比电磁阀，它由线圈及螺丝组件、阀芯组件、阀体、可调废水比管螺帽、O型密封圈组成。在阀体的一侧设计加工有一螺纹孔，阀体内部孔径与可调废水比管螺帽小端直径同样大小，并能伸入孔内。可调废水比管螺帽小端沿轴面方向设计加工有一V型槽，中间毛细孔与中部方孔连通，当顺时针方向调节废水比管螺帽至V型槽截面关闭时，废水比大小由毛细孔孔径的大小决定为一个定值，可以根据不同需要通过设计和改变不同的孔径来得到和制作不同的废水比。当逆时针方向调节废水比管螺帽时，此时V型槽截面被打开，随着V型槽截面的开启大小过水面积不断改变，废水比在原来定值得基础上实现连续可调，可根据用户的使用情况和使用要求适当调节。
本实用新型具有结构简单，制造成本低，互换性强，动作可靠等优点。
