申请日2015.11.17
公开(公告)日2016.08.03
IPC分类号C02F1/00; C02F9/00; E03D5/00; E03C1/122
摘要
本实用新型涉及一种智能废水净化器，包括废水净化器主机、洗澡水洗衣水回收储水罐和洗漱水回收储水罐。废水净化器主机上部分设有两根进水管，每一进水管上安装一台吸水泵;中部分安装一个主机储水箱;下部分安装有交直流变压器和液位控制器;液位控制器分别与两台吸水泵电连接。洗澡水洗衣水回收储水罐出水管和洗漱水回收储水罐的洗漱水回收储水罐出水管分别与主机储水箱的进水管连接。洗澡水洗衣水回收储水罐内和洗漱水回收储水罐内安有液位传感器，与液位控制器电连接。本实用新型设备简单，易于安装，是一种节能环保、废物利用的新产品。其运行成本低廉，可适合于缺水地区的家庭、企事业单位及宾馆使用。
权利要求书
1.智能废水净化器，包括废水净化器主机、洗澡水洗衣水回收储水罐和洗漱水回收储水罐，其特征在于：
所述的废水净化器主机分上中下三部分，废水净化器主机上部分设有两根进水管，每一进水管上安装一台吸水泵;废水净化器主机中部分安装一个主机储水箱，主机储水箱下部安有储水箱出水管;废水净化器主机下部分安装有交直流变压器和与其电连接的液位控制器;液位控制器分别与两台吸水泵电连接，控制吸水泵的开、关;
所述的洗澡水洗衣水回收储水罐安装在洗澡间下水道下水口中，洗澡水洗衣水回收储水罐中安装有洗澡水洗衣水回收储水罐出水管，洗澡水洗衣水回收储水罐出水管一端插入在洗澡水洗衣水回收储水罐底部，另一端与主机储水箱的一根进水管连接;洗澡水洗衣水回收储水罐内安装有洗澡水洗衣水回收储水罐内液位传感器，洗澡水洗衣水回收储水罐内液位传感器的电信号连接到所述的液位控制器;
所述的洗漱水回收储水罐的洗漱水回收储水罐进水管与洗漱池的下水管连接，洗漱水回收储水罐的洗漱水回收储水罐出水管与主机储水箱的另一根进水管连接;洗漱水回收储水罐内安装有洗漱水回收储水罐内液位传感器，洗漱水回收储水罐内液位传感器的电信号连接到所述的液位控制器。
2.根据权利要求1所述的智能废水净化器，其特征在于：在进水管下方设有一个废水净化滤芯。
3.根据权利要求1所述的智能废水净化器，其特征在于：主机储水箱上部设有溢水管，溢水管与室内的下水管连接。
4.根据权利要求1所述的智能废水净化器，其特征在于：交直流变压器带有可插接在市电上的电源插头。
说明书
智能废水净化器
技术领域
本实用新型涉及节水节能用具，具体涉及一种家用废水净化装置。
背景技术
节能减排、废物利用、绿色经济，已成为世界各国可持续发展的重要国策。国家与国家之间关于减排的谈判，已成为国家领导人出访的重要内容。目前，我国的节能减排工作任重而道远，企业进行结构调整的一个重要内容是围绕节能减排提高效率进行的，而能源的大量浪费更是要求新技术新产品的出现，南水北调的水源在河南省的南阳市和湖北省的丹江口市，距北京市一千多公里，费了九牛二虎之力调到北京的好水却用来冲马桶。这种浪费呼唤新技术新产品问世。
发明内容
本实用新型的目的，在于提供一种可以将洗澡水、洗衣水、洗漱水回收利用的产品。
本实用新型的目的是通过以下技术方案实现的：
智能废水净化器，包括废水净化器主机、洗澡水洗衣水回收储水罐和洗漱水回收储水罐，

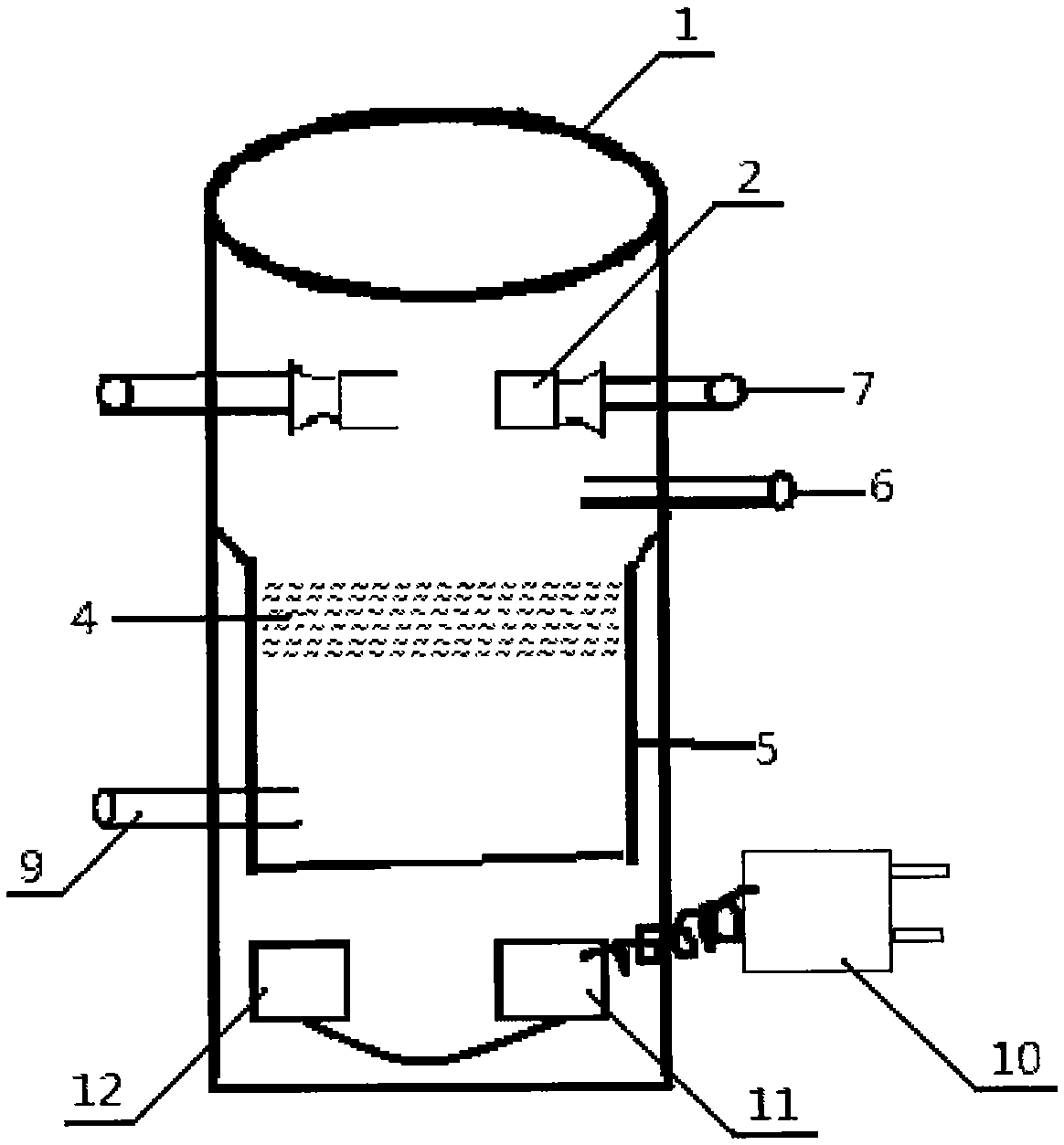

所述的废水净化器主机分上中下三部分，废水净化器主机上部分设有两根进水管，每一进水管上安装一台吸水泵;废水净化器主机中部分安装一个主机储水箱，主机储水箱下部安有储水箱出水管;废水净化器主机下部分安装有交直流变压器和与其电连接的液位控制器;液位控制器分别与两台吸水泵电连接，控制吸水泵的开、关;
所述的洗澡水洗衣水回收储水罐安装在洗澡间下水道下水口中，洗澡水洗衣水回收储水罐中安装有洗澡水洗衣水回收储水罐出水管，洗澡水洗衣水回收储水罐出水管一端插入在洗澡水洗衣水回收储水罐底部，另一端与主机储水箱的一根进水管连接;洗澡水洗衣水回收储水罐内安装有洗澡水洗衣水回收储水罐内液位传感器，洗澡水洗衣水回收储水罐内液位传感器的电信号连接到所述的液位控制器;
所述的洗漱水回收储水罐的洗漱水回收储水罐进水管与洗漱池的下水管连接，洗漱水回收储水罐的洗漱水回收储水罐出水管与主机储水箱的另一根进水管连接;洗漱水回收储水罐内安装有洗漱水回收储水罐内液位传感器，洗漱水回收储水罐内液位传感器的电信号连接到所述的液位控制器。
在进水管下方设有一个废水净化滤芯。
主机储水箱上部设有溢水管，溢水管与室内的下水管连接。
交直流变压器带有可插接在市电上的电源插头。
本实用新型设备简单，易于安装，自动回收洗澡水、洗衣水、洗漱水，净化后用于冲洗便池、洗车、浇花用。本实用新型是一种节能环保、废物利用的新产品，对节约用水尤其具有十分重要的意义。本实用新型运行成本低廉，可适合于缺水地区的家庭、企事业单位及宾馆使用，是一种节能减排废水再利用的新型产品。
