申请日2015.11.26
公开(公告)日2016.05.18
IPC分类号C02F9/14; C02F103/16
摘要
本实用新型涉及一种城市中水与钢铁废水联合分级回用于钢铁企业的系统，该系统包括城市中水处理系统、钢铁工业废水处理系统和钢铁企业回用系统三部分，城市中水处理系统连接钢铁企业回用系统，钢铁工业废水处理系统连接钢铁企业回用系统。将城市污水处理厂排出的城市中水经过一级中水处理系统、二级深度处理系统两级处理后分级回用于钢铁企业的净环水管网及新水管网，同时将钢铁生产废水经过一级废水处理系统、二级深度处理系统、三级除盐系统三级处理后分级回用于钢铁企业自身。解决了钢铁企业水资源短缺的问题，降低了钢铁企业经营成本，实现了水资源的可持续发展，避免了严重的环境污染问题，具有重要的经济效益和社会环境效益。
权利要求书
1.一种城市中水与钢铁生产废水联合分级回用于钢铁企业的系统，其特征在于：该系统包括城市中水处理系统、钢铁工业废水处理系统和钢铁企业回用系统三部分，城市中水处理系统连接钢铁企业回用系统，钢铁工业废水处理系统连接钢铁企业回用系统;城市污水处理厂排出端通过管路连接一级中水处理系统，一级中水处理系统的排出端分为两个支路，一个支路连接二级深度处理系统，另一个支路连接钢铁企业的净环水管网;二级深度处理系统的排出端分别连接钢铁企业的净环水管网和新水管网;钢铁企业的排出端连接一级废水处理系统，一级废水处理系统的排出端分为两个支路，一个支路连接钢铁企业的净环水管网，另一个支路连接二级深度处理系统;二级深度处理系统的排出端分为三个支路，一个支路连接钢铁企业的净环水管网，另一个支路连接钢铁企业的新水管网，第三个支路连接三级除盐系统;三级除盐系统的排出端分为两个支路，一个支路连接钢铁企业的新水管网，另一个支路连接钢铁企业的除盐水管网。
2.根据权利要求1所述的城市中水与钢铁生产废水联合分级回用于钢铁企业的系统，其特征在于：一级废水处理系统包括格栅，格栅连接调节池，调节池连接提开泵站，提开泵站连接一次沉淀池，一次沉淀池连接二次澄清池，二次沉淀池连接砂滤池，砂滤池连接清水池，清水池分别连接净环水管网和二级深度处理系统;一次沉淀池与二次澄清池的排污端均连接污泥消化池，污泥消化池分别连接调节池和压滤机。
3.根据权利要求1所述的城市中水与钢铁生产废水联合分级回用于钢铁企业的系统，其特征在于：二级深度处理系统包括配水井，配水井连接高效澄清池，高效澄清池分别连接V型滤池和污泥泵，污泥泵连接压滤机，V型滤池连接消毒池，消毒池连接清水池，清水池分别连接净环水管网、新水管网和三级除盐系统。
4.根据权利要求1所述的城市中水与钢铁生产废水联合分级回用于钢铁企业的系统，其特征在于：三级除盐系统包括自清洗过滤器，自清洗过滤器连接超滤装置，超滤装置连接反渗透增压泵，反渗透增压泵连接保安过滤器，保安过滤器连接高压泵，高压泵连接反渗透装置，反渗透装置分别连接除盐水池和浓盐水池，除盐水池分别连接除盐水管网和新水管网。
说明书
城市中水与钢铁废水联合分级回用于钢铁企业系统
技术领域
本实用新型属于城市中水与钢铁生产废水回收利用技术领域，特别涉及一种城市中水与钢铁生产废水联合分级回用于钢铁企业的系统。
背景技术
我国是一个严重缺水的国家，人均年占有淡水资源量约为2500m3，为世界人均水平的1/4，居世界109位。钢铁工业是工业领域中的用水和排污大户，仅次于电力、纺织印染和造纸行业，其耗水量约占全国工业总水耗的14%，废水排放量约占工业总排水的12%。目前钢铁企业水源以地下水、河水为主，污水排放量大，环境污染严重。2015年2月中央出台历史最严“水十条”，全面控制污染排放、严控地下水超采，每一条都迫使钢铁工业企业加快节水减排步伐，开发新的水源，最大限度回收利用废水资源，降低废水排放量，实现废水零排放。
中水是国际公认的第二水源，水源水质水量稳定可靠，回用范围广。城市中水回用彻底清除了城市污水的尾水对环境的污染，大大缓解了水资源不足;中水回用比开发利用其它水资源具有经济上的优势，回用水的制水成本低，节省了水资源费、远距离输水的能耗费用和基建费用。因此，开发城市中水及工业废水回用作为钢铁企业新的替代水源具有重要意义。
发明内容
发明目的

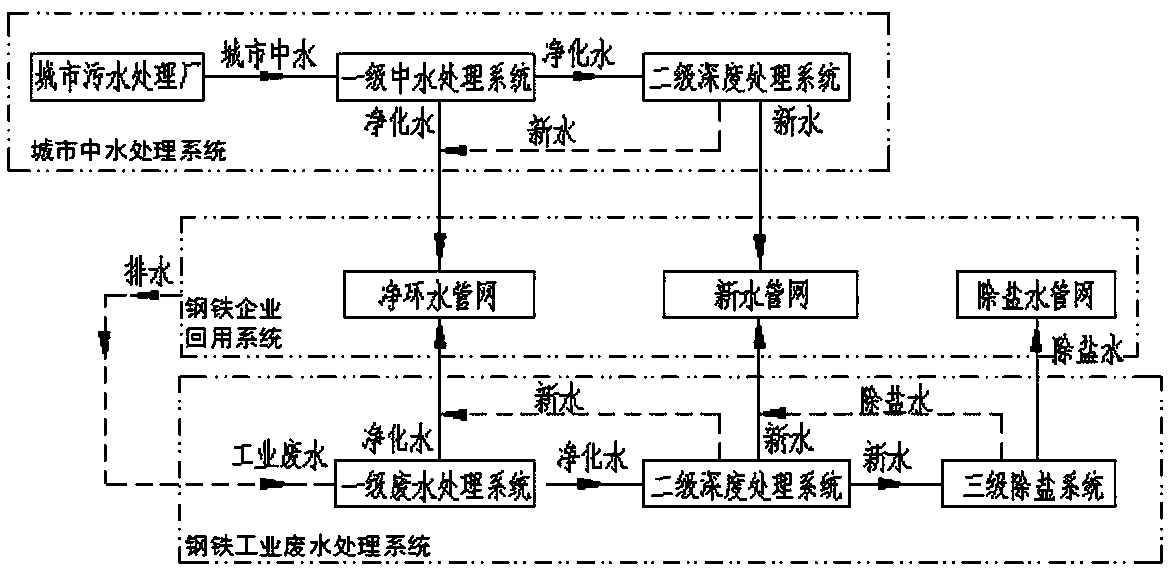

为了解决钢铁企业水资源短缺及日益凸显的水环境污染问题，本实用新型提出了一种城市中水与钢铁生产废水联合分级回用于钢铁企业的系统，将城市中水作为新的替代水源经分级处理后回用于钢铁企业，将钢铁生产过程排放的工业废水分级处理后回用于钢铁企业自身。
技术方案
一种城市中水与钢铁生产废水联合分级回用于钢铁企业的系统，其特征在于：该系统包括城市中水处理系统、钢铁工业废水处理系统和钢铁企业回用系统三部分，城市中水处理系统连接钢铁企业回用系统，钢铁工业废水处理系统连接钢铁企业回用系统;城市污水处理厂排出端通过管路连接一级中水处理系统，一级中水处理系统的排出端分为两个支路，一个支路连接二级深度处理系统，另一个支路连接钢铁企业的净环水管网;二级深度处理系统的排出端分别连接钢铁企业的净环水管网和新水管网;钢铁企业的排出端连接一级废水处理系统，一级废水处理系统的排出端分为两个支路，一个支路连接钢铁企业的净环水管网，另一个支路连接二级深度处理系统;二级深度处理系统的排出端分为三个支路，一个支路连接钢铁企业的净环水管网，另一个支路连接钢铁企业的新水管网，第三个支路连接三级除盐系统;三级除盐系统的排出端分为两个支路，一个支路连接钢铁企业的新水管网，另一个支路连接钢铁企业的除盐水管网。
一级废水处理系统包括格栅，格栅连接调节池，调节池连接提开泵站，提开泵站连接一次沉淀池，一次沉淀池连接二次澄清池，二次沉淀池连接砂滤池，砂滤池连接清水池，清水池分别连接净环水管网和二级深度处理系统;一次沉淀池与二次澄清池的排污端均连接污泥消化池，污泥消化池分别连接调节池和压滤机。
二级深度处理系统包括配水井，配水井连接高效澄清池，高效澄清池分别连接V型滤池和污泥泵，污泥泵连接压滤机，V型滤池连接消毒池，消毒池连接清水池，清水池分别连接净环水管网、新水管网和三级除盐系统。
三级除盐系统包括自清洗过滤器，自清洗过滤器连接超滤装置，超滤装置连接反渗透增压泵，反渗透增压泵连接保安过滤器，保安过滤器连接高压泵，高压泵连接反渗透装置，反渗透装置分别连接除盐水池和浓盐水池，除盐水池分别连接除盐水管网和新水管网。
优点及效果
本实用新型优点和有益效果如下：
1.本实用新型将城市中水分两级处理，钢铁工业废水分三级处理，各级水的处理比例可根据企业用水要求联合调整，提出的不同回用方案，使回用水能满足钢铁企业多种用水需求，真正实现工业用水的替代。
2.本实用新型实现了城市中水与钢铁生产废水的联合处理，水处理设备实现了共享，处理容量实现弹性化，加药、污泥脱水和滤池反冲洗系统实现共用，节约了初投资成本。
3.本实用新型实现了城市中水与钢铁生产废水的回用，大大减少了污水排放，节约了新水消耗，解决了钢铁企业水资源短缺的问题，降低了钢铁企业经营成本，实现了水资源的可持续发展，避免了严重的环境污染问题，具有重要的经济效益和社会环境效益。
