申请日2015.12.05
公开(公告)日2017.06.13
IPC分类号F16K1/226
摘要
废水装置用固定密封座，涉及到阀门腔内带轴的蝶阀，应用于蝶阀转轴的固定与密封。包括：密封座体，所述的密封座体中部为贯通的轴孔，其特征是：所述的密封座体上部设有旋紧头，旋紧头顶部设有向下凹进的旋紧口，在所述的密封座体上还设有环形的上密封槽和下密封槽。本发明所达到的效果是：本发明轴密封座由于采用双密封槽的设计，在旋进蝶阀内部时起到了双保险作用，阀内流体不会顺着转轴向阀外渗漏，效果理想。

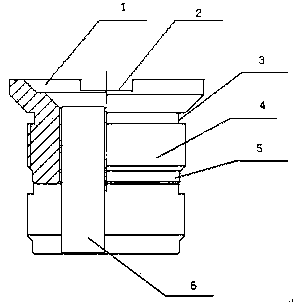

摘要附图
权利要求书
1.废水装置用固定密封座，包括：密封座体，所述的密封座体中部为贯通的轴孔，其特征是：所述的密封座体上部设有旋紧头，旋紧头顶部设有向下凹进的旋紧口，在所述的密封座体上还设有环形的上密封槽和下密封槽。
说明书
废水装置用固定密封座
技术领域
本发明涉及到阀门腔内带轴的蝶阀，应用于蝶阀转轴的固定与密封。
背景技术
目前蝶阀阀门轴密封座的作用是固定阀门内部转轴并防止流体顺着转轴向阀外渗漏，并且当阀内蝶板需要修理或者更换橡胶圈时，都需要拧下轴密封座取出转轴。因此轴密封座密封性能显得尤为重要，而目前轴密封座的设计只有一个密封槽，密封作用不保险，在使用过程中容易造成阀内流体渗漏。
发明内容
本发明的目的是：提供废水装置用固定密封座，防止流体渗漏。
为达到上述目的，本发明所采取的技术方案是：
废水装置用固定密封座，包括：密封座体，所述的密封座体中部为贯通的轴孔，其特征是：所述的密封座体上部设有旋紧头，旋紧头顶部设有向下凹进的旋紧口，在所述的密封座体上还设有环形的上密封槽和下密封槽。
本发明所达到的效果是：本发明轴密封座由于采用双密封槽的设计，在旋进蝶阀内部时起到了双保险作用，阀内流体不会顺着转轴向阀外渗漏，效果理想。
