申请日2015.11.17
公开(公告)日2016.05.04
IPC分类号C02F1/52
摘要
本实用新型公开了一种污水站药剂反应装置，包括药剂反应池，药剂反应池的一侧设有输药管，药剂反应池内设有涡流反应器储存箱，涡流反应器储存箱内设有至少2个鼓风管，鼓风管从涡流反应器储存箱的顶部延伸至设置在药剂反应池的底部，药剂反应池的两侧对称设有固定件，涡流反应器储存箱通过固定件与药剂反应池固定连接。本实用新型的优点在于，当涡流反应器发生结垢、积泥现象时，工作人员只需将涡流反应器储存箱取出对涡流反应器进行清洗即可，提高了工作效率，降低了工人的劳动强度，通过鼓风使涡流反应器在涡流反应器储存箱内不规则的运动，提高了涡流反应器的缓流作用，增加了药剂的反应时间，提高了出水质量，不会影响企业的正常生产。
权利要求书
1.一种污水站药剂反应装置，包括药剂反应池(1)，所述药剂反应池的一侧设有输药管(2)，其特征在于：所述药剂反应池(1)内设有涡流反应器储存箱(3)，所述涡流反应器储存箱(3)内设有至少2个鼓风管(4)，所述鼓风管(4)从涡流反应器储存箱(3)的顶部延伸至设置在药剂反应池(1)的底部，所述药剂反应池(1)的两侧对称设有固定件(5)，所述涡流反应器储存箱(3)通过固定件(5)与药剂反应池(1)固定连接。
2.如权利要求1所述的一种污水站药剂反应装置，其特征在于：所述涡流反应器储存箱(3)为格栅状。
3.如权利要求2所述的一种污水站药剂反应装置，其特征在于：所述涡流反应器储存箱(3)内设有4个鼓风管(4)。
4.如权利要求3所述的一种污水站药剂反应装置，其特征在于：所述药剂反应池(1)的一侧设有排泥管(6)，所述排泥管(6)的一端与药剂反应池(1)连接，另一端与水泵(7)连接。
说明书
一种污水站药剂反应装置
技术领域
本实用新型属于污水处理站配套设备领域，具体涉及一种污水站药剂反应装置。
背景技术
废水处理站加药系统是通过加药间的计量泵将药剂输送至一沉池、气浮池、二沉池，由于水流速度过快，药剂反应时间较短，絮凝效果差，原有的延缓流速、增加药剂反应时间的涡流反应器在运行一段时间后容易发生结垢、积泥现象，久而久之会全部沉积在沉淀池的底部，不仅起不到延缓流速、增加药剂反应时间的效果，还影响一沉池、气浮池、二沉池的过水能力，导致药剂反应效果不佳，影响出水质量，严重时还需工人进行维护，影响企业的正常生产，增加了工人的劳动强度。
实用新型内容
本实用新型的目的是提供一种污水站药剂反应装置，以解决现有技术中涡流反应器容易发生结垢、积泥并沉积在沉淀池底部，缓流效果差，药剂反应不充分，出水质量低，工人劳动强度高，影响企业正常生产的问题。

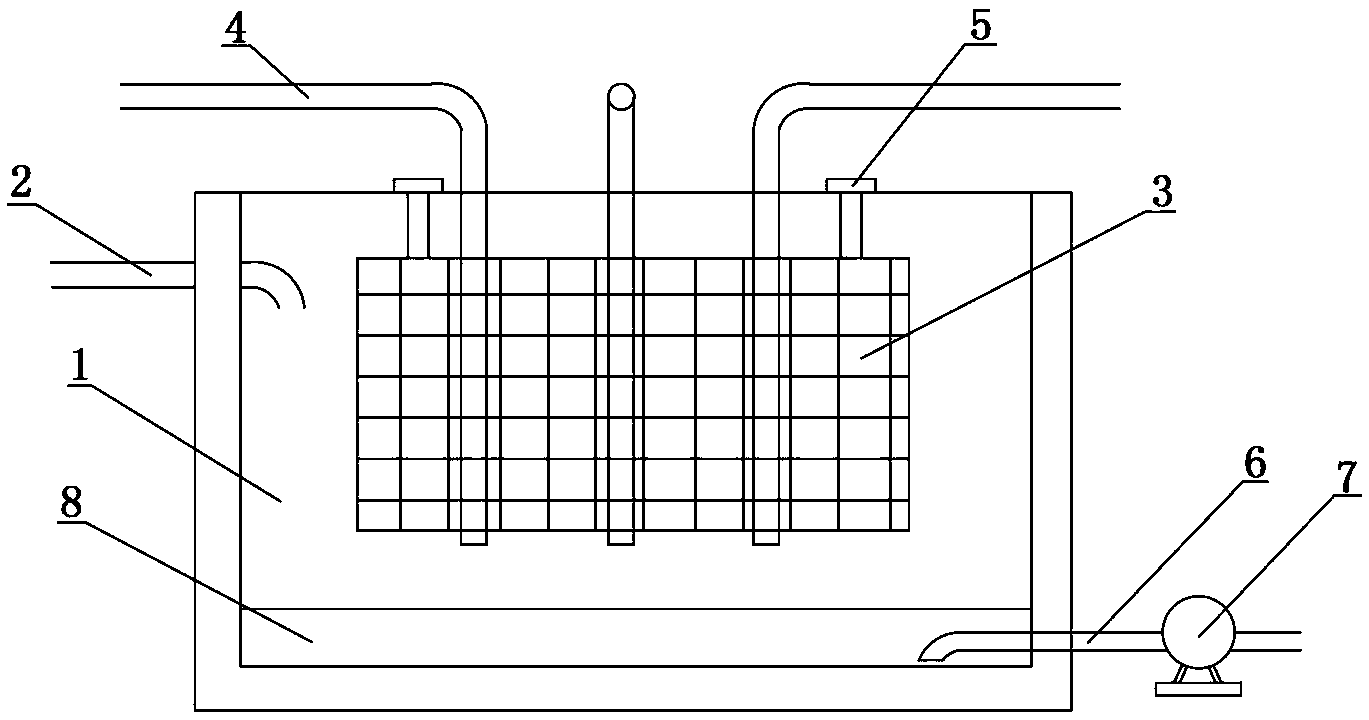

为达到上述目的，本实用新型的技术方案是：一种污水站药剂反应装置，包括药剂反应池1，药剂反应池的一侧设有输药管2，药剂反应池1内设有涡流反应器储存箱3，涡流反应器储存箱3内设有至少2个鼓风管4，鼓风管4从涡流反应器储存箱3的顶部延伸至设置在药剂反应池1的底部，药剂反应池1的两侧对称设有固定件5，涡流反应器储存箱3通过固定件5与药剂反应池1固定连接。
优选的，涡流反应器储存箱3为格栅状。
优选的，涡流反应器储存箱3内设有4个鼓风管4。
优选的，药剂反应池1的一侧设有排泥管6，排泥管6的一端与药剂反应池1连接，另一端与水泵7连接。
本实用新型的优点在于：涡流反应器全部放置在涡流反应器储存箱内，涡流反应器储存箱通过固定件与药剂反应池固定连接，当涡流反应器发生结垢、积泥现象时，工作人员只需将涡流反应器储存箱取出对涡流反应器进行清洗即可，提高了工作效率，降低了工人的劳动强度，鼓风管从涡流反应器储存箱的顶部延伸至设置在药剂反应池的底部，通过鼓风使涡流反应器在涡流反应器储存箱内不规则的运动，提高了涡流反应器的缓流作用，增加了药剂的反应时间，使药剂可以充分反映，提高了出水质量，不会影响企业的正常生产。
