申请日2015.11.17
公开(公告)日2016.05.04
IPC分类号C02F1/52; C02F1/62; C02F101/20
摘要
本实用新型涉及一种新型重金属离子废水处理站加药装置，包括沉淀池，所述沉淀池右侧设有高位水箱，所述高位水箱左侧设有药剂箱，所述药剂箱上设有超声波液位计，所述药剂箱与高位水箱之间设有自流管路，所述自流管路之间设有加热管道，所述加热管道与自流管路上设有加药泵。本实用新型通过在沉淀池前端架设高位水箱，利用加药泵与药剂箱连锁实现加药系统自动控制，通过高位水箱自流实现药剂可控，利用加药泵分别将药剂配置罐药剂输送到高位水箱，加药泵与高位水箱实现连锁，自动起停;高位药箱药剂通过管道自流进入各池子前端，且结构简单，设计合理，操作方便，安全可靠。
权利要求书

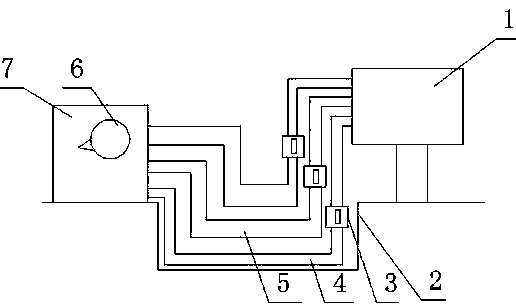

1.一种新型重金属离子废水处理站加药装置，包括沉淀池(2)，其特征在于：所述沉淀池(2)右侧设有高位水箱(1)，所述高位水箱(1)左侧设有药剂箱(7)，所述药剂箱(7)上设有超声波液位计(6)，所述药剂箱(7)与高位水箱(1)之间设有自流管路(4)，所述自流管路(4)之间设有加热管道(5)，所述加热管道(5)与自流管路(4)上设有加药泵(3)。
2.根据权利要求1所述的一种新型重金属离子废水处理站加药装置，其特征在于：所述加药泵(3)为JD50-25管道泵制成。
3.根据权利要求1所述的一种新型重金属离子废水处理站加药装置，其特征在于：所述加热管道(5)为DN25钢管制成。
4.根据权利要求1所述的一种新型重金属离子废水处理站加药装置，其特征在于：所述药剂箱(7)内部设有衬塑防腐层。
说明书
一种新型重金属离子废水处理站加药装置
技术领域
本实用新型涉及废水处理领域，尤其涉及一种新型重金属离子废水处理站加药装置。
背景技术
8000m3/d重金属离子废水处理站加药系统目前共有42台隔膜计量泵，通过加药管道分别向一沉池投加PAC、PAM、PFS、液碱药剂，向气浮池投加PAC、PAM药剂，向二沉池投加PAM、PFS、Na2S药剂。现加药系统存在如下问题：1、加药系统目前共有42台隔膜计量泵，计量泵数量较大，加上计量泵投加药剂为PAC、PAM、PFS、液碱、Na2S等酸碱性化学物质，有很强的腐蚀性，对计量泵腐蚀严重，阀球、阀座隔膜需经常更换，每天都需要3-4位检修职工检修，检修任务重，计量泵备品备件消耗巨大;2、隔膜计量泵为活塞式水泵，扬程低，出药量少，活塞经常需要加油，长期运行，涡轮蜗杆磨损严重，活塞往复周期延长，同时PAM、PFS是具有高粘性药剂，致使计量泵吸排阀座间阀球不动作，导致加药系统药剂投加不畅，经常需要人工检修。3、高粘性药剂投加过程中逐渐在管壁沉积，导致部分加药管段堵塞。4、加药管道采用UPVC材质，爬升水池管段、水池上加药管段均在室外，严寒天气经常发生加药管冻实甚至冻裂，需对管道疏通，更换，维修时需要拆除混凝土、开挖管沟，维修难度很大。
实用新型内容
本实用新型的目的是为了解决现有技术的不足，提供了一种新型重金属离子废水处理站加药装置。
本实用新型是通过以下技术方案实现：
一种新型重金属离子废水处理站加药装置，包括沉淀池，所述沉淀池右侧设有高位水箱，所述高位水箱左侧设有药剂箱，所述药剂箱上设有超声波液位计，所述药剂箱与高位水箱之间设有自流管路，所述自流管路之间设有加热管道，所述加热管道与自流管路上设有加药泵。
优选的，所述加药泵为JD50-25管道泵制成。
优选的，所述加热管道为DN25钢管制成。
优选的，所述药剂箱内部设有衬塑防腐层。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过在沉淀池前端架设高位水箱，利用加药泵与药剂箱连锁实现加药系统自动控制，通过高位水箱自流实现药剂可控，利用加药泵分别将药剂配置罐药剂输送到高位水箱，加药泵与高位水箱实现连锁，自动起停;高位药箱药剂通过管道自流进入沉淀池前端，利用管路加药泵可及时对药剂药量及种类进行及时调整;利用加热管道将蒸汽引入各药箱，可对药剂进行加热，防止冬季管道冻裂。且结构简单，设计合理，操作方便，安全可靠。
