申请日2015.11.17
公开(公告)日2016.04.27
IPC分类号C02F1/44; A61M1/16
摘要
本实用新型公开了一种新型血液透析水处理膜装置，其组成包括：筒体，所述的筒体两端具有筒体连接件，所述的筒体内具有进水管，所述的进水管上具有一组通孔，所述的筒体连接件与密封盖连接，所述的密封盖上具有接水头，所述的密封盖外侧具有原水密封圈，所述的进水管外包裹有缓冲层，所述的缓冲层外圈包括给水隔网A，所述的给水隔网A外圈包裹膜片，所述的膜片外圈具有集水收集通道，所述的集水收集通道外包裹给水隔网B，所述的给水隔网B外包裹玻璃钢层，所述的玻璃钢层内具有缓冲簧，所述的筒体外表面具有光触媒涂层。该装置结构、操作方便可以很好的解决在血液透析过程中对于水进行处理，处理完善、处理效果好，同时可以有效的降低膜片的污染。
权利要求书

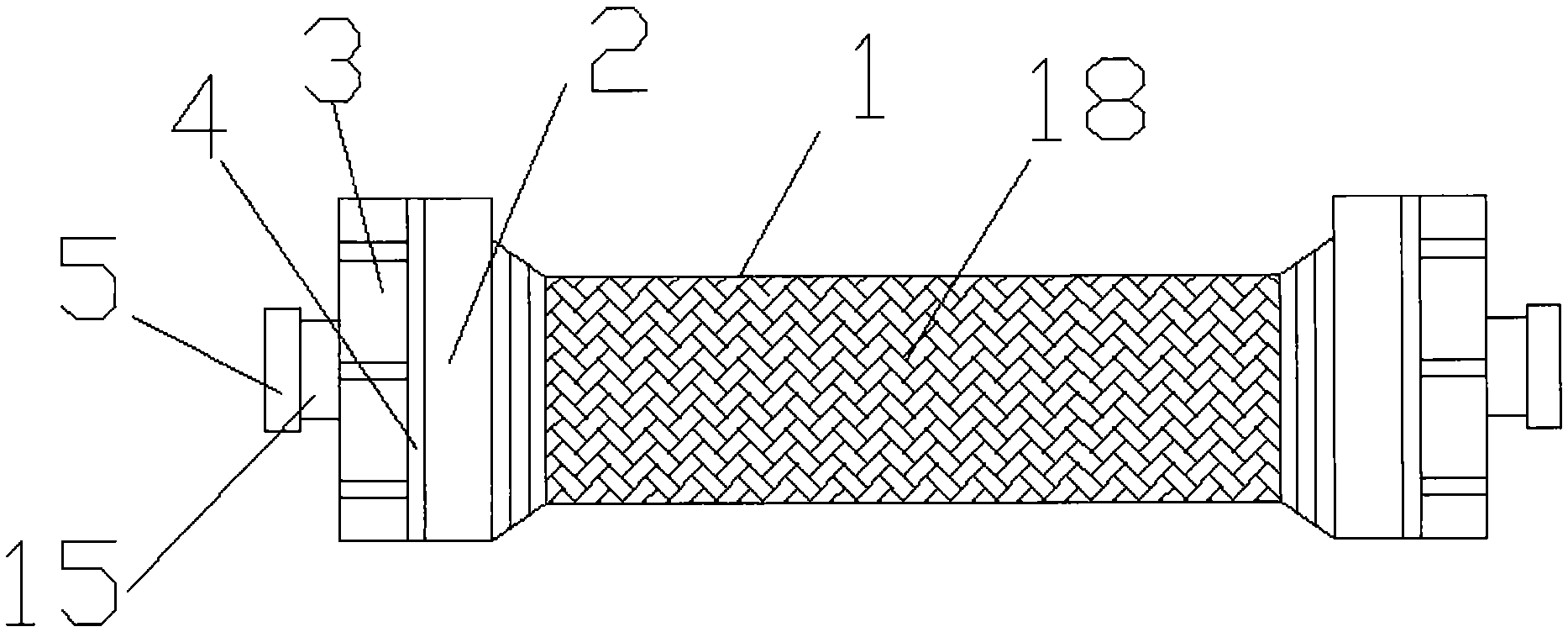

1.一种新型血液透析水处理膜装置，其组成包括：筒体(1)，其特征是：所述的筒体(1)两端具有筒体连接件(2)，所述的筒体(1)内具有进水管(6)，所述的进水管(6)上具有一组通孔，所述的筒体(1)连接件与密封盖(4)连接，所述的密封盖(4)上具有接水头(15)，所述的密封盖(4)外侧具有原水密封圈(3)，所述的进水管(6)外包裹有缓冲层(7)，所述的缓冲层(7)外圈包括给水隔网A(8)，所述的给水隔网A(8)外圈包裹膜片A(9)，所述的膜片A(9)外圈具有集水收集通道(10)，所述的集水收集通道(10)包裹膜片B(11)，所述的膜片B(11)外包裹给水隔网B(12)，所述的给水隔网B(12)外包裹玻璃钢层(13)，所述的玻璃钢层(13)内具有缓冲簧(14)，所述的筒体(1)外表面具有光触媒涂层(18)。
2.根据权利要求1所述的新型血液透析水处理膜装置，其特征是：所述的膜片采用芳香聚酰胺膜复合膜。
3.根据权利要求1所述的新型血液透析水处理膜装置，其特征是：所述的缓冲层为聚乙烯材料层。
4.根据权利要求1所述的新型血液透析水处理膜装置，其特征是：所述的原水密封圈(3)中具有与进水管(6)外径相同的通孔(16)，所述的通孔(16)与原水密封圈内壁之间具有斜拉(17)，所述的接水头上具有密封扣盖(5)。
说明书
一种新型血液透析水处理膜装置
技术领域
本实用新型涉及电机技术领域，具体为一种新型血液透析水处理膜装置。
背景技术
随着我国经济的快速发展，综合国力的显著提高，科学技术在各学术领域内交流与合作的广泛开展;作为血液净化领域内重要组成部分之一水处理，得到了越来越多的关注。它的进步与发展，将直接影响到患者的生存质量，对改善和延续患者的生命有着深远的意义。
衡量透析用水处理产品优劣的标准是其能否为血液透析提供优质的纯化水。其本身作为一种医疗设备，功能的完备性、性能的稳定性、操作的方便性也是一项十分重要的指标。
实用新型内容
本实用新型的目的在于提供一种新型血液透析水处理膜装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型血液透析水处理膜装置，其组成包括：筒体，所述的筒体两端具有筒体连接件，所述的筒体内具有进水管，所述的进水管上具有一组通孔，所述的筒体连接件与密封盖连接，所述的密封盖上具有接水头，所述的密封盖外侧具有原水密封圈，所述的进水管外包裹有缓冲层，所述的缓冲层外圈包括给水隔网A，所述的给水隔网A外圈包裹膜片，所述的膜片外圈具有集水收集通道，所述的集水收集通道外包裹给水隔网B，所述的给水隔网B外包裹玻璃钢层，所述的玻璃钢层内具有缓冲簧，所述的筒体外表面具有光触媒涂层。
优选的，所述的新型血液透析水处理膜装置，所述的膜片采用芳香聚酰胺膜复合膜。
优选的，所述的新型血液透析水处理膜装置，所述的缓冲层为聚乙烯材料 层。
优选的，所述的新型血液透析水处理膜装置，所述的原水密封圈中具有与进水管外径相同的通孔，所述的通孔与原水密封圈内壁之间具有斜拉，所述的接水头上具有密封扣盖。
与现有技术相比，本实用新型的有益效果是：该装置结构、操作方便可以很好的解决在血液透析过程中对于水进行处理，处理完善、处理效果好，同时可以有效的降低膜片的污染;同时装置玻璃钢层内具有缓冲簧，可以有效的避免掉落后发生破损现象，设置缓冲层可在一定程度上起到一定缓冲作用，同时筒体外侧具有光触媒涂层，它涂布于基材表面，干燥后形成薄膜，在光线的作用下，产生强烈催化降解功能：能有效地降解空气中有毒有害气体;能有效杀灭多种细菌，并能将细菌或真菌释放出的毒素分解及无害化处理;同时还具备除臭、抗污。
