申请日2015.11.17
公开(公告)日2016.04.20
IPC分类号C02F11/12
摘要
本实用新型公开了一种利用太阳能自热串联热管换热高效干燥污泥系统，通过对污水处理厂的污泥进行干燥得到成品，对污水处理厂的污泥通过过滤或离心方法进行第一次脱水。对脱水的污泥进行预处理。在预处理过程中借用太阳能集热器，通过太阳能集热器吸收太阳能产生的热风加热。对预处理的污泥经过运输装置运输到暖房进行干燥，以锅炉高温烟气为热源对热管换热器加热得到热空气对污泥进行干燥得到成品。在干燥系统中烟气都通过除尘除臭装置处理后排入大气。在干燥过程中借助于太阳能和高温废气提供热风，实现了对新能源的利用和废气余热的再利用。该干燥系统具有环保、节能、安全的特性。
权利要求书
1.一种污泥干燥系统，其特征在于：包括太阳能供热系统、烟气供热系统、输送装置、暖房、除尘除臭装置、风机;所述输送装置包括螺旋输送机和皮带输送机;污泥在预处理前首先经过过滤或者离心脱水，然后经太阳能供热系统进行预处理，预处理结束后经输送装置运输到暖房进行干化处理;所述螺旋输送机运用螺旋叶片运送预干化的污泥;所述暖房对污泥进行最终的干化处理;所述烟气供热系统为暖房干化提供充足的热风，得到成品;所述皮带输送机将成品运输到仓库。
2.根据权利要求1所述的污泥干燥系统，其特征在于：所述的太阳能供热系统主要包括太阳能集热器、风机、管道，太阳能集热器吸收太阳能产生热风，风机引导热风对污泥进行预处理。
3.根据权利要求1所述的污泥干燥系统，其特征在于：所述的烟气供热系统主要包括锅炉高温烟气、热管换热器、风机;锅炉的高温烟气作为热源给热管换热器加热，风机把热管换热器产生的热风引入暖房对污泥进行干燥。
说明书
一种利用太阳能自热串联热管换热高效干燥污泥系统
技术领域
本实用新型涉及污泥处理领域技术，尤其是指一种利用太阳能自热串联热管换热高效干燥污泥系统。
背景技术
随着城市的发展，污水的排量也再增加，污泥量也再与日俱增，污泥的处理和再利用也成为关注的焦点。传统的干燥都是先对污泥进行晾晒，然后运用锅炉燃烧提供的蒸汽进行干燥。在干燥过程中对能源的消耗较大、能源的利用率较低，干燥的效率不高，干燥的成本比较高。随着科技发展，污泥可以采用闭式除湿干燥方式和热泵原理进行蒸汽冷凝热回收的方法对污泥进行处理，在提高了能源的利用率，是干燥成本有一定的降低，但是耗能还是比较大，该干燥方法还是利用传统的能源。因此要研究一种新的干燥系统解决能源利用低、能源消耗较多，成本高的一系列问题。
发明内容
有鉴于此，本实用新型针对现有技术存在的缺陷，本实用新型的主要目的是提供一种污泥干燥系统，该系统以锅炉的高温热烟气为主要热源、太阳能为辅助能源对污泥进行干燥。该系统是对新能源的利用和对高温烟气的再利用，因此该系统具有环保、节能、高效的功能。
为实现上述目的，本实用新型的技术方案如下：

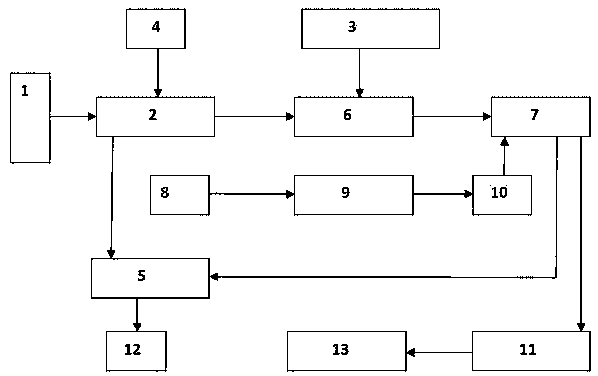

一种污泥干燥系统，其特征在于：包括太阳能供热系统、烟气供热系统、输送装置、暖房、除尘除臭装置、风机。所述输送装置包括螺旋输送机和皮带输送机。污泥在预处理前首先经过过滤或者离心脱水，然后经太阳能供热系统进行预处理，预处理结束后经输送装置运输到暖房进行干化处理。所述螺旋输送机运用螺旋叶片运送预干化的污泥。所述暖房对污泥进行最终的干化处理。所述烟气供热系统为暖房干化提供充足的热风，得到成品。所述皮带输送机将成品运输到仓库。
作为一种优选方案，所述的太阳能供热系统主要包括太阳能集热器、风机、管道，太阳能集热器吸收太阳能产生热风，风机引导热风为污泥进行预处理。太阳能集热器集合太阳能产生平均值为90℃的热风，用90℃的热风对含水量98%的污泥进行干燥得到干燥后的污泥含水量为70%。一吨污泥预处理在一小时内需要吸收26000kj的热量，需要太阳能集热器的即热面积是256㎡，太阳能集热器的倾角是36.09°。
作为一种优选方案，所述的烟气供热系统是将锅炉的高温烟气作为热源给热管换热器加热得到热风，风机把150℃的热风引入暖房对污泥进行干燥，使污泥的含水量70%降到20%。
本实用新型与现在技术相比有明显的优点，由上述技术方案可知，其主要有两次干燥，第一次干燥是预处理，在这个过程中，太阳能集热器，借用太阳能得到的90℃的热风为热源对污泥进行干燥，这是一种新能源的使用;第二次干燥是在暖房中进行干燥也是整个干燥系统的主要干燥过程，该过程的主热源是锅炉的高温烟气为主热源，用260℃的高温烟气给热管换热器加热得到需要的150℃的热风，经高温热风加热得到含水量20%的污泥，该过程是对高温烟气的再利用，提高能源利用率。因此该系统是节能减排、环保的污泥干燥系统。
