申请日2015.11.17
公开(公告)日2016.04.13
IPC分类号E03F5/14
摘要
本实用新型公开了一种污水管道过滤装置，包括本体，本体的两端分别设有入水口和出水口，本体内设有内滤网，内滤网上均匀的设有过滤通孔，本体的中部设有清污管，清污管的输出端设有清污盖，清污管与内滤网固定连接。本实用新型的优点在于，本体的中部设有清污管，清污管的输出端设有清污盖，清污管与内滤网固定连接，在污水的排放过程中，过滤装置对污水中的杂质及大颗粒物质进行过滤收集并收集在内滤网内，工人通过打开清污管上的清污盖，可以轻松的将内滤网内的杂质及大颗粒物质取出，过滤装置结构设置合理，操作简便，避免了将整个滤网拆下进行清污，提高了工作效率，降低了工人的劳动强度，清污速度快，不会影响企业的正常生产。
权利要求书
1.一种污水管道过滤装置，包括本体(1)，其特征在于：所述本体(1)的两端分别设有入水口(2)和出水口(3)，所述本体(1)内设有内滤网(4)，所述内滤网(4)上均匀的设有过滤通孔(5)，所述本体(1)的中部设有清污管(6)，所述清污管(6)的输出端设有清污盖(11)，所述清污管(6)与内滤网(4)固定连接。
2.如权利要求1所述的一种污水管道过滤装置，其特征在于：所述入水口(2)和出水口(3)内设有可拆卸的过滤堵板(7)，所述堵板(7)上设有通孔(8)。
3.如权利要求2所述的一种污水管道过滤装置，其特征在于：所述清污管(6)内设有可拆卸的清污堵板(9)，所述清污堵板(9)上设有清污通孔(10)。
说明书
一种污水管道过滤装置
技术领域
本实用新型属于污水管道排放配套设备领域，具体涉及一种污水管道过滤装置。
背景技术
在工业生产中经常会产生大量污水，企业需要对污水进行净化，然后再进行排放，由于污水中含有大量杂质及大颗粒物质，所以在污水的输送过程中，经常发生管道堵塞现象，尤其是部分杂质及大颗粒物质进入污水处理水泵时，堵塞水泵叶轮，造成设备损坏，严重影响污水的及时排放，影响正常生产，还需工作人员进行维修，不仅增加了工人的劳动强度，而且影响正常的生产，现有的污水管道过滤装置设置不不合理，仅仅在过滤装置内设置过滤网，对过滤后的杂质及大颗粒物质清楚较为复杂，需要将过滤网整个拆卸下来进行清污，操作繁琐，增加了工人的劳动强度，工作效率低，清污不及时会影响到企业的正常生产。
实用新型内容
本实用新型的目的是提供一种污水管道过滤装置，以解决现有技术管道经常发生堵塞，水泵易损坏，过滤装置结构设置不合理，操作繁琐，工人劳动强度大，工作效率低，影响正常生产的问题。

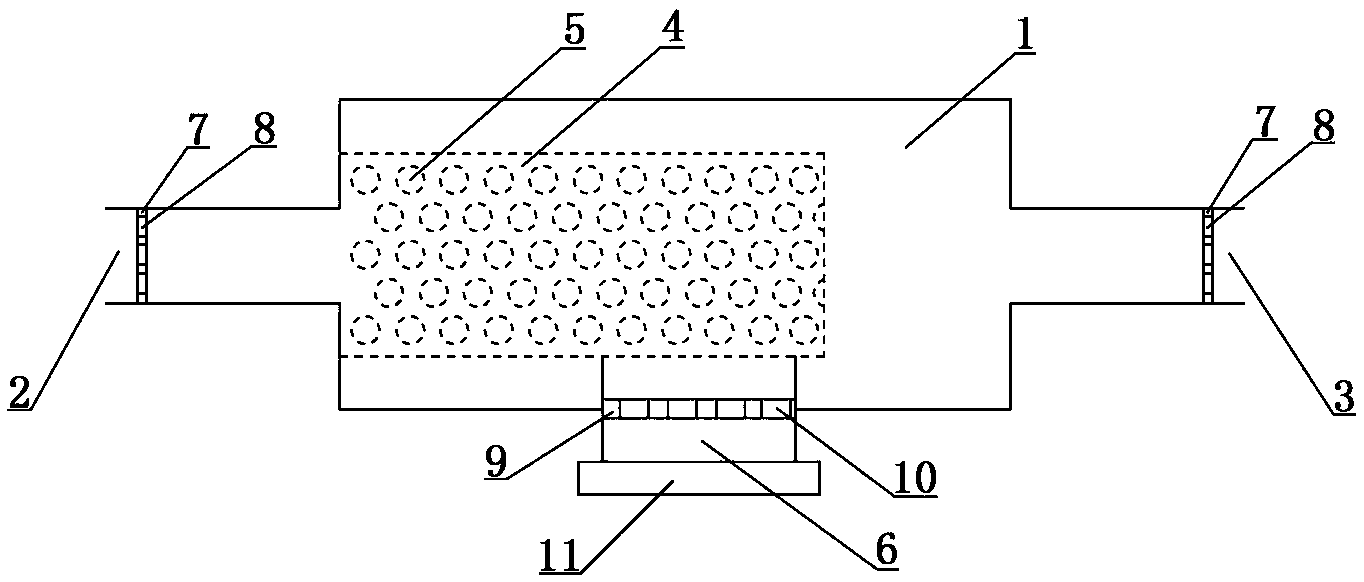

为达到上述目的，本实用新型的技术方案是：一种污水管道过滤装置，包括本体1，本体1的两端分别设有入水口2和出水口3，本体1内设有内滤网4，内滤网4上均匀的设有过滤通孔5，本体1的中部设有清污管6，清污管6的输出端设有清污盖11，清污管6与内滤网4固定连接。
优选的，入水口2和出水口3内设有可拆卸的过滤堵板7，堵板7上设有通孔8。
优选的，清污管6内设有可拆卸的清污堵板9，清污堵板9上设有清污通孔10。
本实用新型的优点在于：本体的中部设有清污管，清污管的输出端设有清污盖，清污管与内滤网固定连接，在污水的排放过程中，过滤装置对污水中的杂质及大颗粒物质进行过滤收集并收集在内滤网内，工人通过打开清污管上的清污盖，可以轻松的将内滤网内的杂质及大颗粒物质取出，过滤装置结构设置合理，操作简便，避免了将整个滤网拆下进行清污，提高了工作效率，降低了工人的劳动强度，清污速度快，不会影响企业的正常生产。
