申请日2015.11.17
公开(公告)日2016.03.23
IPC分类号C02F9/02
摘要
本实用新型提供一种食品腌制废水的回收装置，包括装有腌制废水的废水池，所述废水池通过原料泵连接于集液箱，并由原料泵输送所述腌制废水至集液箱，所述集液箱连接有循环泵，循环泵分别连接于陶瓷膜组件以及废水池，用于将集液箱内的腌制废水一部分输送至陶瓷膜组件过滤，另一部分输送至废水池内循环使用，所述陶瓷膜组件连接于集液箱并将过滤后的废水杂质置于集液箱中，过滤后的腌制废水从陶瓷膜组件的陶瓷膜组件出口排出至回收池;所述原料泵以及循环泵的一侧管道上设有阀门。本实用新型通过陶瓷膜组件，当腌制水通过陶瓷膜组件过滤后，可以把腌制水中的淀粉类物质去掉，回收腌制水中的盐，使腌制水澄清回用，具有操作简单，生产效率高的优点。
权利要求书

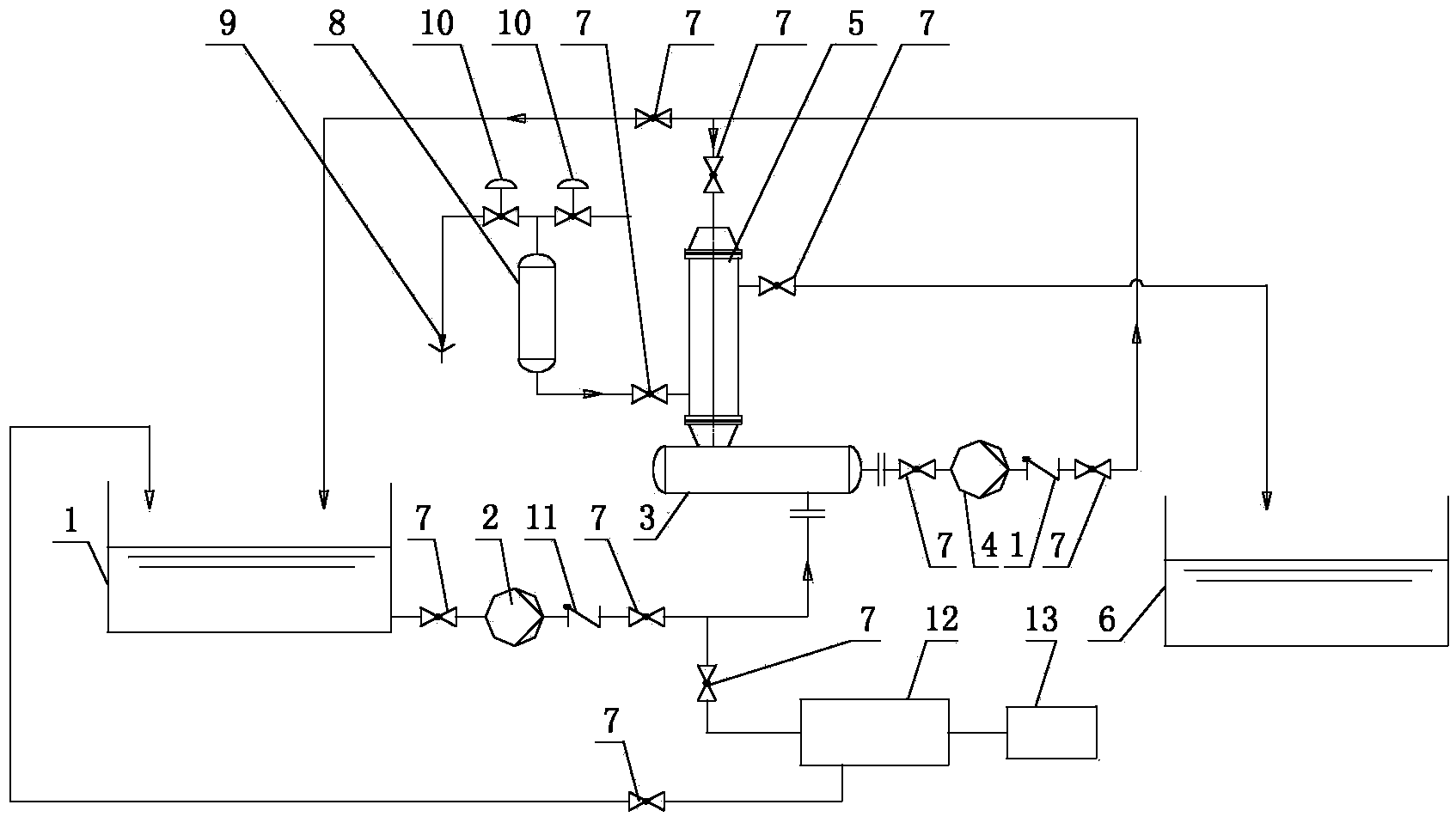

1.一种食品腌制废水的回收装置，其特征在于：包括装有腌制废水的废水池(1)，所述废水池(1)通过原料泵(2)连接于集液箱(3)，并由原料泵(2)输送所述腌制废水至集液箱(3)，所述集液箱(3)连接有循环泵(4)，循环泵(4)分别连接于陶瓷膜组件(5)以及废水池(1)，用于将集液箱(3)内的腌制废水一部分输送至陶瓷膜组件(5)过滤，另一部分输送至废水池(1)内循环使用，所述陶瓷膜组件(5)连接于集液箱(3)并将过滤后的废水杂质置于集液箱(3)中，过滤后的腌制废水从陶瓷膜组件(5)的陶瓷膜组件出口(51)排出至回收池(6);所述原料泵(2)以及循环泵(4)的一侧管道上设有阀门(7)。
2.根据权利要求1所述的食品腌制废水的回收装置，其特征在于：在所述原料泵(2)与集液箱(3)之间还设有压滤装置，所述压滤装置包括板框压滤机(12)，所述板框压滤机(12)分别连接于废水池(1)以及污泥场(13)，板框压滤机(12)将腌制废水进行压滤，压滤后的废水流入废水池(1)，压滤出来的污泥流入污泥场(13)。
3.根据权利要求2所述的食品腌制废水的回收装置，其特征在于：所述板框压滤机(12)与原料泵(2)之间以及板框压滤机(12)与废水池(1)之间均设有阀门(7)。
4.根据权利要求1所述的食品腌制废水的回收装置，其特征在于：还包括反冲洗装置，所述反冲洗装置包括连接于陶瓷膜组件(5)的集气瓶(8)，所述集气瓶(8)通过两路管道分别连接于气源以及排水沟(9)，所述两路管道上均设有气动蝶阀(10)。
5.根据权利要求4所述的食品腌制废水的回收装置，其特征在于：所述陶瓷膜组件(5)与集气瓶(8)之间设有阀门(7)。
6.根据权利要求1所述的食品腌制废水的回收装置，其特征在于：所述循环泵(4)与陶瓷膜组件(5)以及废水池(1)相连接的管路上均设有阀门(7)。
7.根据权利要求1所述的食品腌制废水的回收装置，其特征在于：所述原料泵(2)以及循环泵(4)的另一侧管道上设有阀门(7)。
8.根据权利要求1所述的食品腌制废水的回收装置，其特征在于：所述原料泵(2)与阀门(7)之间以及循环泵(4)与阀门(7)之间均设有止回阀(11)。
9.根据权利要求1所述的食品腌制废水的回收装置，其特征在于：所述陶瓷膜组件出口(51)与回收池(6)之间设有阀门(7)。
10.根据权利要求1-9任一所述的食品腌制废水的回收装置，其特征在于：所述阀门(7)为蝶阀。
说明书
一种食品腌制废水的回收装置
技术领域
本实用新型涉及一种明胶提纯设备，尤其涉及一种食品腌制废水的回收装置。
背景技术
食品在腌制的过程中会产生类似淀粉的物质，使腌制水变色和变质，而且由于腌制水中含盐量很高，现有对腌制水的处理一般是直接排放到室外，但是直接排放后会造成污染环境。因此急需一种能够对腌制水进行回收处理的装置。
发明内容
本实用新型要解决的问题是提供一种食品腌制废水的回收装置，能够把腌制水中的淀粉类物质去掉，回收腌制水中的盐，使腌制水澄清回用。
为解决上述技术问题，本实用新型采用的技术方案是：一种食品腌制废水的回收装置，包括装有腌制废水的废水池，所述废水池通过原料泵连接于集液箱，并由原料泵输送所述腌制废水至集液箱，所述集液箱连接有循环泵，循环泵分别连接于陶瓷膜组件以及废水池，用于将集液箱内的腌制废水一部分输送至陶瓷膜组件过滤，另一部分输送至废水池内循环使用，所述陶瓷膜组件连接于集液箱并将过滤后的废水杂质置于集液箱中，过滤后的腌制废水从陶瓷膜组件的陶瓷膜组件出口排出至回收池;所述原料泵以及循环泵的一侧管道上设有阀门。
作为优选，在所述原料泵与集液箱之间还设有压滤装置，所述压滤装置包括板框压滤机，所述板框压滤机分别连接于废水池以及污泥场，板框压滤机将腌制废水进行压滤，压滤后的废水流入废水池，压滤出来的污泥流入污泥场。
作为优选，所述板框压滤机与原料泵之间以及板框压滤机与废水池之间均设有阀门。
作为优选，还包括反冲洗装置，所述反冲洗装置包括连接于陶瓷膜组件的集气瓶，所述集气瓶通过两路管道分别连接于气源以及排水沟，所述两路管道上均设有气动蝶阀。
作为优选，所述陶瓷膜组件与集气瓶之间设有阀门。
作为优选，所述循环泵与陶瓷膜组件以及废水池相连接的管路上均设有阀门。
作为优选，所述原料泵以及循环泵的另一侧管道上设有阀门。
作为优选，所述原料泵与阀门之间以及循环泵与阀门之间均设有止回阀。
作为优选，所述陶瓷膜组件出口与回收池之间设有阀门。
作为优选，所述阀门为蝶阀。
本实用新型具有的优点和积极效果是：通过本实用新型能够把腌制水中的淀粉类物质去掉，回收腌制水中的盐，使腌制水澄清回用;而腌制水中的类淀粉类物质脱水后排掉，则不会对环境造成污染，具有操作简单，生产效率高的优点。
