申请日2015.12.07
公开(公告)日2016.08.03
IPC分类号C02F9/02
摘要
本实用新型公开了一种交叠循环污泥吸污处理装置，由安装架、发电机组、粉碎装置、真空泵、吸污箱、吸污管道等组成，首先通过真空泵交替抽吸第一吸污罐和第二吸污罐，使其形成负压，将污泥吸入粉碎装置，将大块垃圾粉碎并且挤压过滤后从出料仓排出，分离出的液体抽至第一吸污罐或第二吸污罐中，液体满后工作回路的吸气管和进水管自动阀门关闭，另一个罐体开始抽吸，关闭的回路自动阀门打开卸压，排渣盖自动打开排料，期间不间断交替操作。此外，本实用新型还设有疏通装置，通过高压水泵产生的高压对堵塞管道进行疏通清洗。具有直接在现场进行高效、便捷的处理的优点。

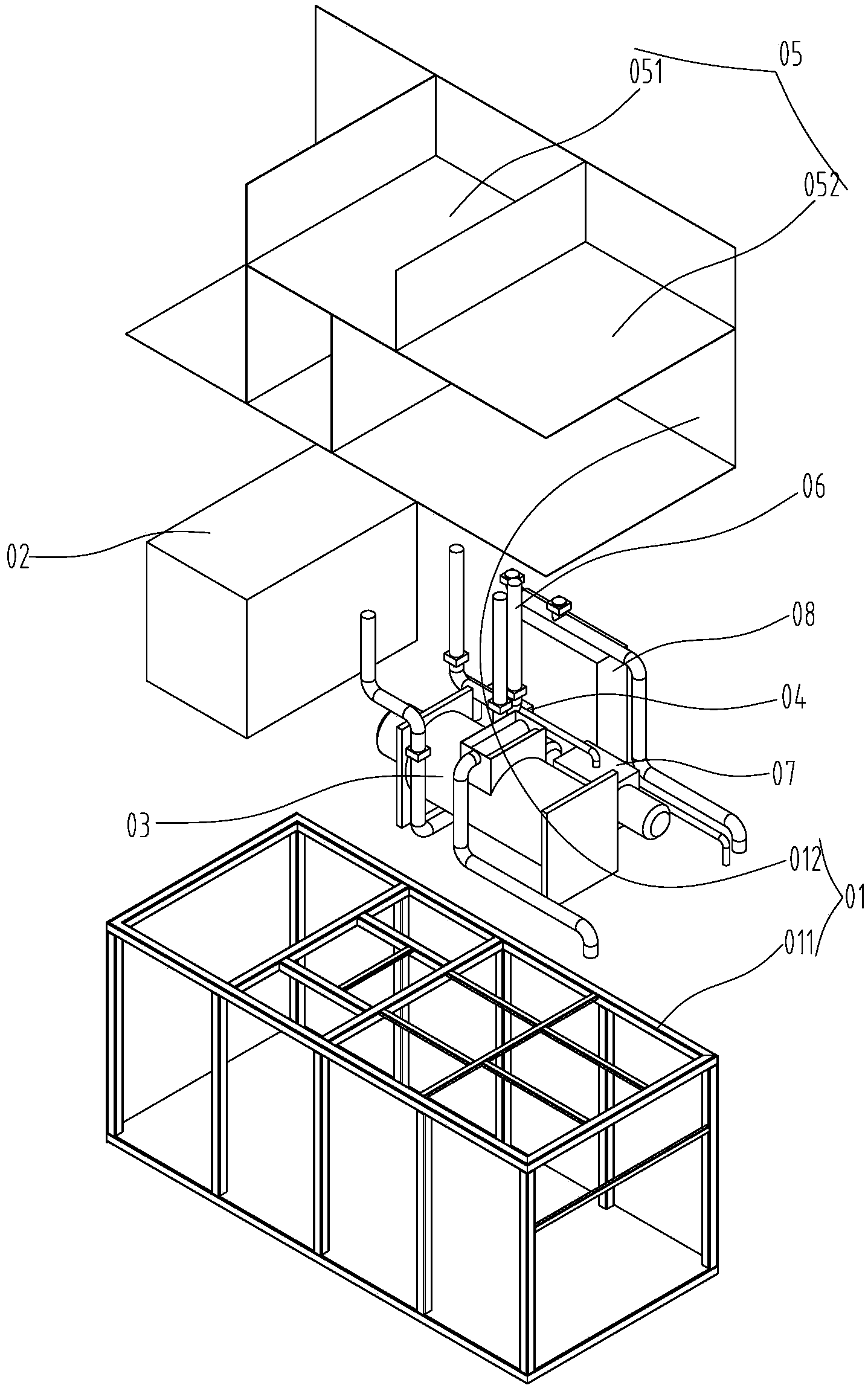

摘要附图
权利要求书
1.一种交叠循环污泥吸污处理装置，其特征在于：包括安装架、发电机组、粉碎装置、真空泵、吸污箱、吸污管道、清水箱;所述的发电机组、粉碎装置、真空泵、吸污箱、清水箱皆安装在安装架内，发电机组为粉碎装置、真空泵提供电力;所述的吸污箱由第一吸污罐和第二吸污罐组成;所述的吸污管道由两根吸气管道和两根进水管道组成，在两根吸气管道和两根进水管道的结合处皆设有两个阀门，吸污管道中的两根吸气管道和两根进水管道分别连通第一吸污罐和第二吸污罐;第一吸污罐和第二吸污罐各设有一排渣盖;所述的真空泵的吸气口通过两根吸气管分别连通第一吸污罐和第二吸污罐，真空泵的出气口连通清水箱，粉碎装置的两个液体出口分别通过两根进水管道连通第一吸污罐和第二吸污罐，粉碎装置的固体出料口外接容器。
2.根据权利要求1所述的交叠循环污泥吸污处理装置，其特征在于：所述的安装架由框架和隔板组成;所述的隔板固定在框架内且隔板的上部形成第一吸污罐和第二吸污罐。
3.根据权利要求1所述的交叠循环污泥吸污处理装置，其特征在于：还包括疏通装置，所述的疏通装置安装在安装架上，疏通装置由发电机组提供电力，疏通装置的进水口通过管道与清水箱连通，疏通装置的排水口处装有喷水枪。
4.根据权利要求1所述的交叠循环污泥吸污处理装置，其特征在于：所述的粉碎装置为粉碎格栅机或粉碎压滤机。
5.根据权利要求3所述的交叠循环污泥吸污处理装置，其特征在于：所述的疏通装置为疏通泵或高压水泵。
说明书
交叠循环污泥吸污处理装置
技术领域
本实用新型涉及环保领域，特别是涉及一种交叠循环污泥吸污处理装置。
背景技术
在人们日常的生产生活中，不仅会有工厂经常排放吸污或高含水量的污物，而且高度集中的众多城市人口每天会产生大量的生活垃圾及排泄污物，都会影响人们得日常生活环境，都需要进行及时处理。上述污物多为固液共存状态，物理性质不同于固体垃圾，所以对其处理和排放需要遵循其规律。传统的粪便-吸污处理的设备，从半自动的化粪池污物硬化处理机到全自动的吸污、污泥和粪便快速处理系统，都能对污物进行处理。但是，这些设备需要先抽真空，再进行反应处理，在此过程中需要停机进行反应，最后将污物排出，处理效率低，处理污物的时间长。
实用新型内容
本实用新型的目的在于提供一种污物处理效率高的交叠循环污泥吸污处理装置。
为实现上述目的，本实用新型的技术解决方案是：
本实用新型是一种交叠循环污泥吸污处理装置，包括安装架、发电机组、粉碎装置、真空泵、吸污箱、吸污管道、清水箱;所述的发电机组、粉碎装置、真空泵、吸污箱、清水箱皆安装在安装架内，发电机组为粉碎装置、真空泵提供电力;所述的吸污箱由第一吸污罐和第二吸污罐组成;所述的吸污管道由两根吸气管道和两根进水管道组成，在两根吸气管道和两根进水管道的结合处皆设有两个阀门，吸污管道中的两根吸气管道和两根进水管道分别连通第一吸污罐和第二吸污罐;第一吸污罐和第二吸污罐各设有一排渣盖;所述的真空泵的吸气口通过两根吸气管分别连通第一吸污罐和第二吸污罐，真空泵的出气口连通清水箱，粉碎装置的两个液体出口分别通过两根进水管道连通第一吸污罐和第二吸污罐，从而形成回路，固体经挤压过滤后排到出料仓，粉碎装置的固体出料口外接容器。
所述的安装架由框架和隔板组成;所述的隔板固定在框架内且隔板的上部形成第一吸污罐和第二吸污罐。
本实用新型还包括疏通装置，所述的疏通装置安装在安装架上，疏通装置由发电机组提供电力，疏通装置的进水口通过管道与清水箱连通，疏通装置的排水口处装有喷水枪。
所述的粉碎装置为粉碎格栅机或粉碎压滤机。
所述的疏通装置为疏通泵或高压水泵。
采用上述方案后，由于本实用新型主要由安装架、发电机组、粉碎装置、真空泵、吸污箱、吸污管道等组成，首先通过真空泵交替抽吸第一吸污罐和第二吸污罐，使其形成负压，将污泥吸入粉碎装置，将大块垃圾粉碎并且挤压过滤后从出料仓排出，分离出的液体抽至第一吸污罐或第二吸污罐中，液体满后工作回路的吸气管和进水管自动阀门关闭，另一个罐体开始抽吸，关闭的回路自动阀门打开卸压，排渣盖自动打开排料，期间不间断交替操作。此外，本实用新型还设有疏通装置，通过高压水泵产生的高压对堵塞管道进行疏通清洗。具有直接在现场进行高效、便捷的处理的优点。
下面结合附图和具体实施例对本实用新型作进一步的说明。
