申请日2015.12.07
公开(公告)日2016.06.15
IPC分类号B01D36/04; B09B3/00; B09B5/00
摘要

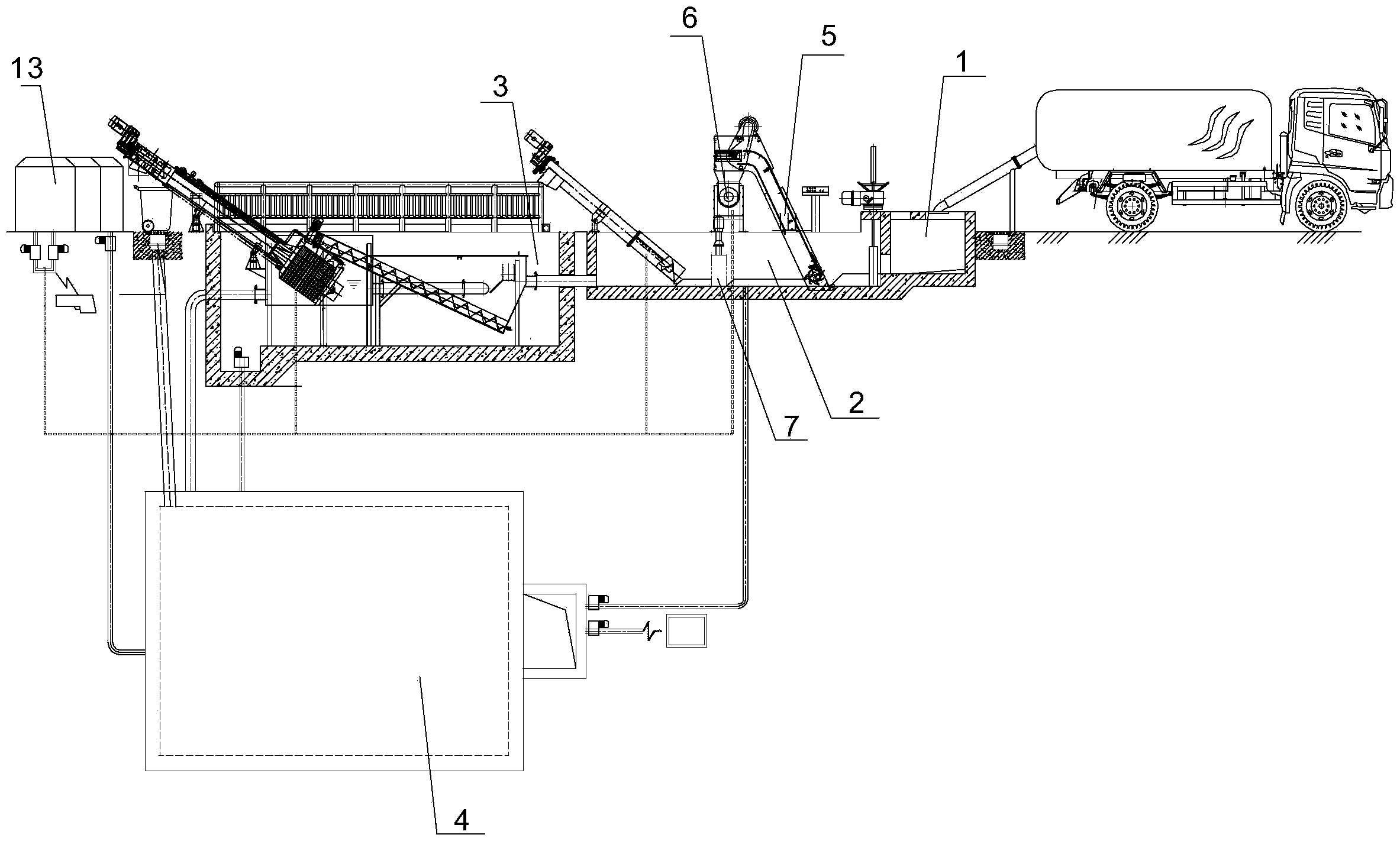

本实用新型公开了一种污水处理系统的筛选压榨一体装置，所述污水处理系统包括卸污池、前级处理池、固液分离机基坑和外排池，该筛选压榨一体装置包括齿耙式格栅机、螺旋压榨机和粉碎机，齿耙式格栅机倾斜设置，齿耙式格栅机的低端位于前级处理池池底，螺旋压榨机连接在齿耙式格栅机高端的排出口上，粉碎机连接在螺旋压榨机的排出口上。本实用新型作为污水处理系统的组成部分，能连续自动进行污水处理系统前级处理池的初步固液分离，集大颗粒固相物质的分离、集中、粉碎等功能于一身，有助于污水处理系统高效工作。
摘要附图
权利要求书
1.一种污水处理系统的筛选压榨一体装置，所述污水处理系统包括卸污池(1)、前级处理池(2)、固液分离机基坑(3)和外排池(4)，其特征是包括齿耙式格栅机(5)、螺旋压榨机(6)和粉碎机(7)，齿耙式格栅机(5)倾斜设置，齿耙式格栅机(5)的低端位于前级处理池(2)池底，螺旋压榨机(6)连接在齿耙式格栅机(5)高端的排出口上，粉碎机(7)位于齿耙式格栅机(5)后方的前级处理池(2)池底。
2.根据权利要求1所述的筛选压榨一体装置，其特征是齿耙式格栅机(5)包括齿耙式格栅机驱动电机(15)、机架(8)、链传动机构(9)和齿耙杆(10)，齿耙式格栅机驱动电机(15)固设于齿耙式格栅机(5)高端的机架(8)上，链传动机构(9)设于机架(8)上，齿耙式格栅机驱动电机(15)与链传动机构(9)传动连接，齿耙杆(10)设于链传动机构(9)的传动链条上，齿耙杆(10)上设有耙齿，链传动机构(9)的输送末端设有毛刷式清污机构(11)，毛刷式清污机构(11)转动连接在机架(8)上并与链传动机构(9)传动连接。
3.根据权利要求2所述的筛选压榨一体装置，其特征是齿耙杆(10)上的耙齿间距为22～25mm。
4.根据权利要求2所述的筛选压榨一体装置，其特征是机架(8)和链传动机构(9)外覆有盖板(12)。
5.根据权利要求2所述的筛选压榨一体装置，其特征是齿耙式格栅机驱动电机(15)与链传动机构(9)之间为皮带连接。
6.根据权利要求1或2或3或4或5所述的筛选压榨一体装置，其特征是齿耙式格栅机(5)上设有自动清洗水管(14)，自动清洗水管(14)与一贮水罐(13)相连。
说明书
一种污水处理系统的筛选压榨一体装置
技术领域
本实用新型涉及一种污水处理装置，更具体地说，它涉及一种污水处理系统的的筛选压榨一体装置。
背景技术
当前我国有相当一部分地区生活污水处理设施不够齐全，处理手段也较为落后，中小城镇尤其如此。随着我国广大地区城镇化建设的加速，愈来愈多的人口向城镇集中，如何及时有效地处理生活污水，使之无害化甚至产生再利用价值，从而保障人民群众的卫生健康及落实环境保护，成为各级政府及社会所面临的重要课题。公开号为CN201245532Y的实用新型专利于2009年5月27日公开了一种城镇公厕粪便、化粪池污泥浮渣集中处理站装置，属于城镇环境卫生部门应用的环保、环卫处理装置，包括格栅除污机、固液分离机、离心脱水机，接收池、提升泵、转式固液分离机、螺杆泵、卧式离心脱水机、粪污箱一字型布局依次前后布设，接收池前端置有格栅除污机，螺杆泵后的管道上还连通有加药管，转式固液分离机、卧式离心脱水机后均置有连接城市污水管网的管道，本装置条理清晰，功能明确，布局紧凑，占地面积小，投资省，上马快，建设周期短，见效快，工艺比较简单，处理效果好，规格规模多，既适用于大中城市，也适用于中小城市和乡镇、新农村公厕的化粪池清运集中处理运用。但该实用新型偏重于整体的布局，具体流程中各分段的技术方案并未清楚地给出。
实用新型内容
当前中小城镇的生活污水处理设施不够齐全，处理手段也较为落后，处理效率低下，难以应对大规模城镇化带来的环保压力，为解决这一问题，本实用新型提供了一种工作效率高，有助于提高生活污水处理能力的污水处理系统的筛选压榨一体装置。
本实用新型的技术方案是：一种污水处理系统的筛选压榨一体装置，所述污水处理系统包括卸污池、前级处理池、固液分离机基坑和外排池，该筛选压榨一体装置包括齿耙式格栅机、螺旋压榨机和粉碎机，齿耙式格栅机倾斜设置，齿耙式格栅机的低端位于前级处理池池底，螺旋压榨机连接在齿耙式格栅机高端的排出口上，粉碎机位于齿耙式格栅机后方的前级处理池池底。该筛选压榨一体装置工作时，齿耙式格栅机将尺寸较大的固相物质从污水中分离出来，并落入螺旋压榨机中被压榨成大块后排出，较小的固相物质则渗透过齿耙式格栅机，随污水进入粉碎机中被粉碎成尺寸相近一致的更小固相物质，减轻后道处理工序的负担。该筛选压榨一体装置可连续运转，进行污水的初步处理，高效地完成较大固相物质与污水的分离。
作为优选，齿耙式格栅机包括齿耙式格栅机驱动电机、机架、链传动机构和齿耙杆，齿耙式格栅机驱动电机固设于齿耙式格栅机高端的机架上，链传动机构设于机架上，齿耙式格栅机驱动电机与链传动机构传动连接，齿耙杆设于链传动机构的传动链条上，齿耙杆上设有耙齿，链传动机构的输送末端设有毛刷式清污机构，毛刷式清污机构转动连接在机架上并与链传动机构传动连接。在齿耙式格栅机驱动电机的带动下，链传动机构运转，带动齿耙杆循环往复地沿着传动链条的闭合路径运动，齿耙杆上的耙齿携带较大的固相物质移到齿耙式格栅机的高端，毛刷式清污机构将这些固相物质卸载下来并集中。
作为优选，齿耙杆上的耙齿间距为22～25mm。可将22mm以上的固相物质分离，减少污水中的固体含量。
作为优选，机架和链传动机构外覆有盖板。盖板可防止臭气外溢及污物飞溅，改善工作环境。
作为优选，齿耙式格栅机驱动电机与链传动机构之间为皮带连接。皮带连接方式结构简单，维修方便，维护成本低。
作为优选，齿耙式格栅机上设有自动清洗水管，自动清洗水管与一贮水罐相连。齿耙式格栅机工作时，自动清洗水管可向内部喷水，将齿耙杆、毛刷式清污机构上固相物质冲掉或冲松动，避免固相物质在耙齿、毛刷式清污机构上粘附、残留而不能顺畅分离，以致积聚太多，影响齿耙式格栅机的处理能力。
本实用新型的有益效果是：
清污效率高。本实用新型作为污水处理系统的组成部分，能连续自动进行污水处理系统前级处理池的初步固液分离，集大颗粒固相物质的分离、集中、粉碎等功能于一身，有助于污水处理系统高效工作。
