申请日2015.11.26
公开(公告)日2016.05.11
IPC分类号C02F1/04
摘要
本实用新型提供了一种DDNP废水处理系统，废水源热泵制热循环系统作为DDNP废水加热蒸馏装置的供热源，加热水源又来自加热DDNP废水所得到的部分蒸馏水，剩下的部分蒸馏水进入废水源热泵制冷端，经冷却塔调节水温，使之成为冷却水，冷却水进入冷凝器，冷却DDNP废水蒸馏水，如此循环，即冷却循环系统。该方案废水处理新能源应用实现了DDNP废水处理功能，实现了DDNP废水加热蒸馏自动浓缩功能，减少了劳动强度。降低了运行成本、有效控制了生产质量、提高了生产效率及生产的安全性。
权利要求书
1.一种DDNP废水处理系统，其特征是：包括有制热循环系统、冷却循环系统和加热蒸馏系统;
所述制热循环系统包括第一废水源热泵、第二废水源热泵、双层保温水箱、第一加热器、第二加热器、第一热水管道泵、第二热水管道泵;所述制热循环系统中的热水从第一废水源热泵和第二废水源热泵进入双层保温箱中后分为两路，一路经第一热水管道泵进入第一加热器后返回第一废水源热泵，另一路经第二热水管道泵进入第二加热器后返回第二废水源热泵;
所述冷却循环系统包括有PE罐、第一冷水管道泵、第二冷水管道泵、第三冷水管道泵、第一废水源热泵、第二废水源热泵、恒温水罐、冷却塔、冷凝器和第四冷水管道泵;所述第二冷水管道泵能够将PE罐中的热水打入第一废水源热泵后流入恒温水罐;所述第三冷水管道泵能够将PE罐中的热水打入第二废水源热泵后流入恒温水罐;所述第一冷水管道泵能够将恒温水罐中的水打入到冷却塔中后再回到恒温水罐中;所述第四冷水管道泵能够将恒温水罐中的水打入到冷凝器中，然后经过冷凝器回到PE罐中;
所述加热蒸馏系统包括有第一加热器、第二加热器、双层保温水箱、PE罐和储水罐;所述废水进入第一加热器，经过加热后再进入第二加热器中，废水因加热产生的蒸馏水通过管道进入到双层保温水箱和PE罐中;所述PE罐中的水通过溢流管道流入到储水罐中。
2.根据权利要求1所述的一种DDNP废水处理系统，其特征是：所述第一加热器和第二加热器上设置有温度传感器。
3.根据权利要求1所述的一种DDNP废水处理系统，其特征是：所述PE罐、双层保温水箱、恒温水罐中设置有温度传感器。
说明书
一种DDNP废水处理系统
技术领域
本实用新型涉及的是一种废水处理系统，尤其是一种DDNP废水处理系统。
背景技术
在现有技术中，公知的技术是现DDNP废水处理系统蒸汽产生方式为锅炉燃煤，废水处理存在许多问题，一般对废水的处理都是采用蒸发浓缩法，，目前大部分处理方式都是将废水引出，然后单独蒸发浓缩，采用此方法耗能较高，处理成本也较高，这是现有技术所存在的不足之处。
实用新型内容
本实用新型的目的，就是针对现有技术所存在的不足，而提供一种DDNP废水处理系统的技术方案，该方案废水处理新能源应用实现了DDNP废水处理功能，实现了DDNP废水加热蒸馏自动浓缩功能，减少了劳动强度。降低了运行成本、有效控制了生产质量、提高了生产效率及生产的安全性。
本方案是通过如下技术措施来实现的：

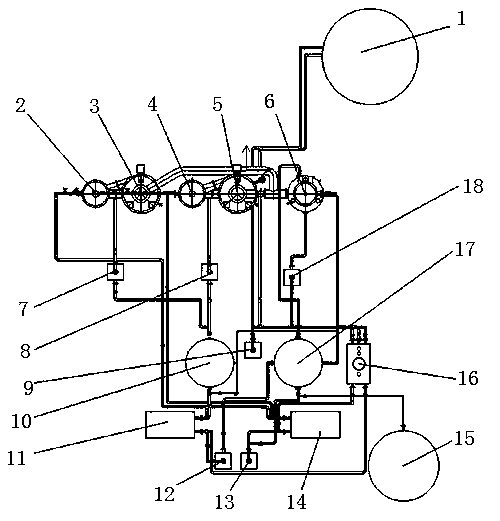

一种DDNP废水处理系统，包括有制热循环系统、冷却循环系统和加热蒸馏系统;
制热循环系统包括第一废水源热泵、第二废水源热泵、双层保温水箱、第一加热器、第二加热器、第一热水管道泵、第二热水管道泵;制热循环系统中的热水从第一废水源热泵和第二废水源热泵进入双层保温箱中后分为两路，一路经第一热水管道泵进入第一加热器后返回第一废水源热泵，另一路经第二热水管道泵进入第二加热器后返回第二废水源热泵;
冷却循环系统包括有PE罐、第一冷水管道泵、第二冷水管道泵、第三冷水管道泵、第一废水源热泵、第二废水源热泵、恒温水罐、冷却塔、冷凝器和第四冷水管道泵;第二冷水管道泵能够将PE罐中的热水打入第一废水源热泵后流入恒温水罐;第三冷水管道泵能够将PE罐中的热水打入第二废水源热泵后流入恒温水罐;第一冷水管道泵能够将恒温水罐中的水打入到冷却塔中后再回到恒温水罐中;第四冷水管道泵能够将恒温水罐中的水打入到冷凝器中，然后经过冷凝器回到PE罐中;
加热蒸馏系统包括有第一加热器、第二加热器、双层保温水箱、PE罐和储水罐;废水进入第一加热器，经过加热后再进入第二加热器中，废水因加热产生的蒸馏水通过管道进入到双层保温水箱和PE罐中;所述PE罐中的水通过溢流管道流入到储水罐中。
作为本方案的优选：第一加热器和第二加热器上设置有温度传感器。
作为本方案的优选：PE罐、双层保温水箱、恒温水罐中设置有温度传感器。
本方案的有益效果可根据对上述方案的叙述得知，由于在该方案中废水源热泵制热循环系统作为DDNP废水加热蒸馏装置的供热源，加热水源又来自加热DDNP废水所得到的部分蒸馏水，剩下的部分蒸馏水进入废水源热泵制冷端，经冷却塔调节水温，使之成为冷却水，冷却水进入冷凝器，冷却DDNP废水蒸馏水，如此循环，即冷却循环系统。
本方案实现了热水循环与冷水循环两个功能的高效运行，充分体现节能的特点。同时，替代了蒸汽加热，极大程度的节约了年运行成本同时更符合环保要求。
由此可见，本实用新型与现有技术相比，具有实质性特点和进步，其实施的有益效果也是显而易见的。
