申请日2015.12.07
公开(公告)日2016.06.01
IPC分类号C02F9/02; H02S40/38
摘要

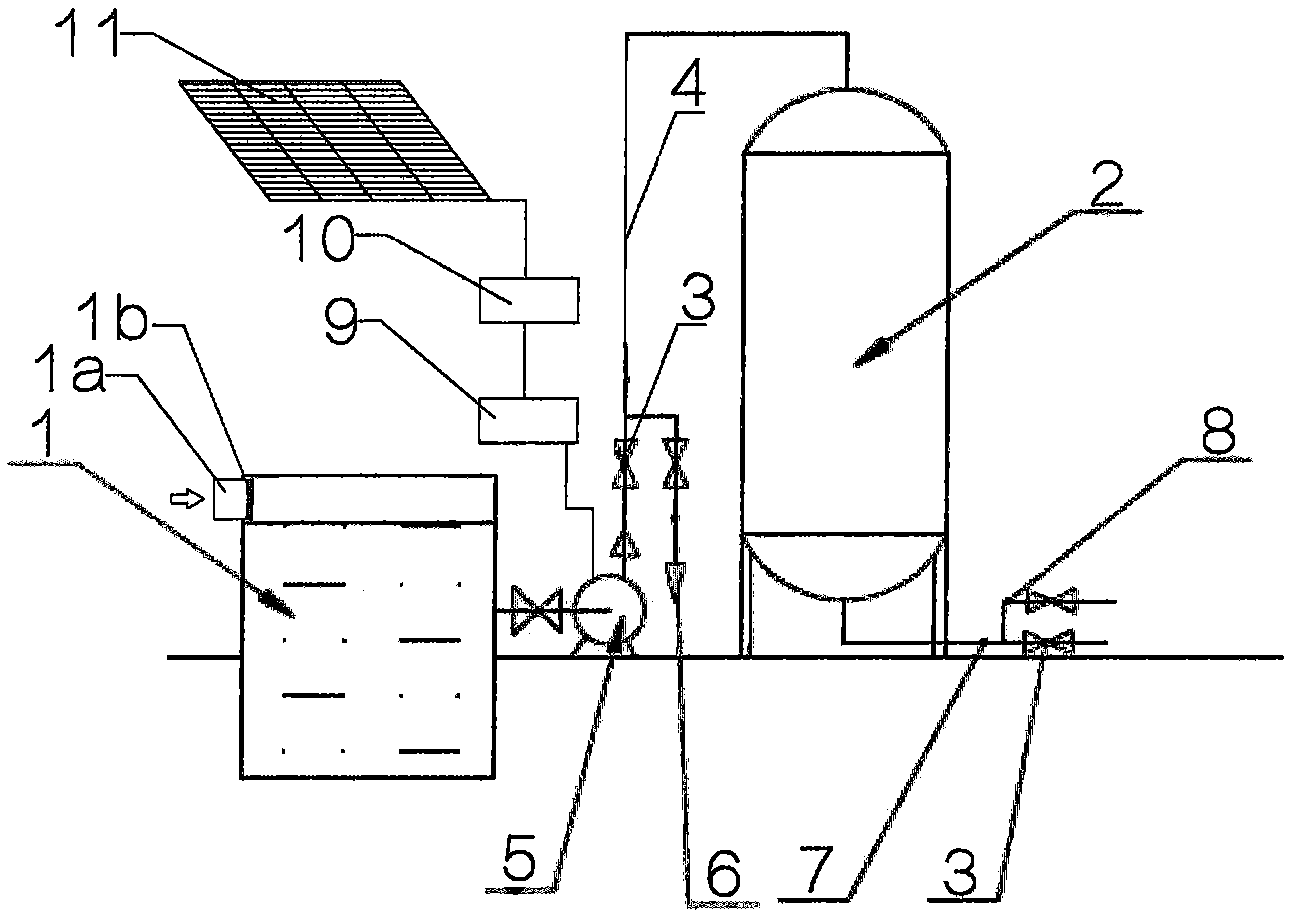

本实用新型公开了一种具备光伏发电控制的智能水处理系统;其特征在于：包括集水池、净水器、电磁控制阀、进水管，进水管位于集水池与净水器之间;该进水管上还设置有加压泵，净水器的净化水出水口连接有出水管，进水管和出水管上均设置有电磁控制阀;集水池上部进水口处设置有过滤网;所述的出水管上还盘接有反冲洗进水管，进水管上盘接有反冲洗出水管;加压泵连接有一个逆变器，在逆变器连接有光伏蓄电池，光伏蓄电池电连接有光伏板;所述智能水处理系统采用光伏发电进行控制，投资成本降低，达到节能的目的;系统运行更稳定，各项指标达到规定要求;并且本实用新型具有自动化程度高，供水工况稳定等优点。
摘要附图
权利要求书
1.一种具备光伏发电控制的智能水处理系统，其特征在于：包括集水池(1)、净水器(2)、电磁控制阀(3)和进水管(4)，所述进水管(4)位于集水池(1)与净水器(2)之间;该进水管(4)上还设置有加压泵(5)，该净水器(2)的净化水出水口连接有出水管(7)，所述的进水管(4)和出水管(7)上均设置有电磁控制阀(3);集水池(1)上部进水口(1a)处设置有过滤网(1b);所述的出水管(7)上还盘接有反冲洗进水管(8)，进水管(4)上盘接有反冲洗出水管(6);所述加压泵(5)连接有一个逆变器(9)，在逆变器(9)连接有光伏蓄电池(10)，所述的光伏蓄电池(10)电连接有光伏板(11);所述光伏板(11)位于跟日装置上，所述跟日装置包括底座(12)、电机轴齿轮(13)、转动轴A(14)、方位角调整步进电机(15)、传动齿轮(16)、支承圆筒(17)、三角架(18)、小齿轮(19)、转动轴B(20)、高度角度调整电机(21)、转动轴C(22)、半圆齿轮(23)、立柱(24)、电池板安装体(25)、轴承A(26)、轴承B(27);由方位角调整步进电机(15)、传动齿轮(16)、支承圆筒(17)、转动轴A(14)、电机轴齿轮(13)组成方位角调整机构;其中，方位角调整电机(15)的输出轴上设置电机轴齿轮(13)，传动齿轮(16)设置在转动轴A(14)上，并且电机轴齿轮(13)与传动齿轮(16)啮合;转动轴A(14)的顶部与支承圆筒(17)连接，转动轴A(14)的下端伸出支承圆筒(17)后支撑在底座(12)上，并在连接处设置有轴承B(27);由高度角度调整电机(21)、转动轴B(20)、小齿轮(19)、半圆齿轮(23)、三角架(18)、电池板安装体(25)、立柱(24)组成高度角度调整及承载机构;三角架(18)、电池板安装体(25)、立柱(24)组成光伏板(11)的支撑系统;三角架(18)固定在支承圆筒(17)上，半圆齿轮(23)设置在电池板安装体(25)的下侧面;电池板安装体(25)上带有转动轴C(22)，并通过转动轴C(22)置于立柱(24)上，立柱(24)中设有轴承A(26)，三角架(18)位于支承圆筒(17)上部，转动轴B(20)上设置小齿轮(19)，转动轴B(20)整体位于三角架(18)上，转动轴B(20)与高度角度调整电机(21)连接，小齿轮(19)与半圆齿轮(23)啮合;光伏板(11)安装在电池板安装体(25)上并随电池板安装体(25)转动。
说明书
具备光伏发电控制的智能水处理系统
技术领域
本实用新型涉及一种水处理系统，具体是一种具备光伏发电控制的智能水处理系统。
背景技术
无论是边远的农村城镇还是繁华的市区，饮用水工程都属重点建设项目;然而对于农村地区来讲饮水困难实属现状，饮水不安全问题严重威胁人们的安全和工农业生产。但是目前，在广大农村地区铺设自来水管道进行供水，仍然存在资金以及寻找干净水源等问题，短期内仍然无法实现。现有的净水装置，智能化程度低，结构复杂，安装起来费时费力，并且无法实现自动供水的功能;因此需要对此进行改进。
实用新型内容
本实用新型为解决现在农村饮水困难、饮水安全及无法保证水质问题，在此提供一种具备光伏发电控制的智能水处理系统;所述的智能水处理系统，采用光伏发电进行控制，投资成本降低，达到节能的目的;系统运行更稳定，各项指标达到规定要求;并且本实用新型具有自动化程度高，供水工况稳定等优点。
本实用新型是这样实现的，构造一种具备光伏发电控制的智能水处理系统，其特征在于：包括集水池、净水器、电磁控制阀、进水管，所述进水管位于集水池与净水器之间;该进水管上还设置有加压泵，该净水器的净化水出水口连接有出水管，所述的进水管和出水管上均设置有电磁控制阀;集水池上部进水口处设置有过滤网;所述的出水管上还盘接有反冲洗进水管，进水管上盘接有反冲洗出水管;所述加压泵连接有一个逆变器，在逆变器连接有光伏蓄电池，所述的光伏蓄电池电连接有光伏板;
所述光伏板位于跟日装置上，所述跟日装置包括底座、电机轴齿轮、转动轴A、方位角调整步进电机、传动齿轮、支承圆筒、三角架、小齿轮、转动轴B、高度角度调整电机、转动轴C、半圆齿轮、立柱、电池板安装体、轴承A、轴承B;由方位角调整步进电机、传动齿轮、支承圆筒、转动轴A、电机轴齿轮组成方位角调整机构;其中，方位角调整电机的输出轴上设置电机轴齿轮，传动齿轮设置在转动轴A上，并且电机轴齿轮与传动齿轮啮合;转动轴A的顶部与支承圆筒连接，转动轴A的下端伸出支承圆筒后支撑在底座上，并在连接处设置有轴承B;由高度角度调整电机、转动轴B、小齿轮、半圆齿轮、三角架、电池板安装体、立柱组成高度角度调整及承载机构;三角架、电池板安装体、立柱组成光伏板的支撑系统;三角架固定在支承圆筒上，半圆齿轮设置在电池板安装体的下侧面;电池板安装体上带有转动轴C，并通过转动轴C置于立柱上，立柱中设有轴承A，三角架位于支承圆筒上部，转动轴B上设置小齿轮，转动轴B整体位于三角架上，转动轴B与高度角度调整电机连接，小齿轮与半圆齿轮啮合;光伏板安装在电池板安装体上并随电池板安装体转动。
本实用新型的优点在于：本实用新型所述的智能水处理系统，采用光伏发电进行控制，投资成本降低，达到节能的目的;系统运行更稳定，各项指标达到规定要求;并且本实用新型具有自动化程度高，供水工况稳定等优点;实施时通过自动控制系统对各电磁控制阀和加压泵进行控制，在安装后可实现无人值守和自动供水功能，从而适用于广大农村地区。
