申请日2015.12.07
公开(公告)日2016.05.11
IPC分类号C02F9/02
摘要
一种印刷污水处理装置包括：水池、水泵系统、过滤系统、水处理系统、纯水箱、冲洗管和回水管，水池通过水泵系统与过滤系统连接，过滤系统与水处理系统连接，水处理系统与纯水箱和冲洗管连接，纯水箱和另一冲洗管连接，回水管的出水端与水池连接，回水管的入水端与过滤系统和水处理系统连接。本实用新型不仅能够有效处理印刷造成的污水，同时能够将这些处理后的碱性水拿来清洗设备，更环保和节约。

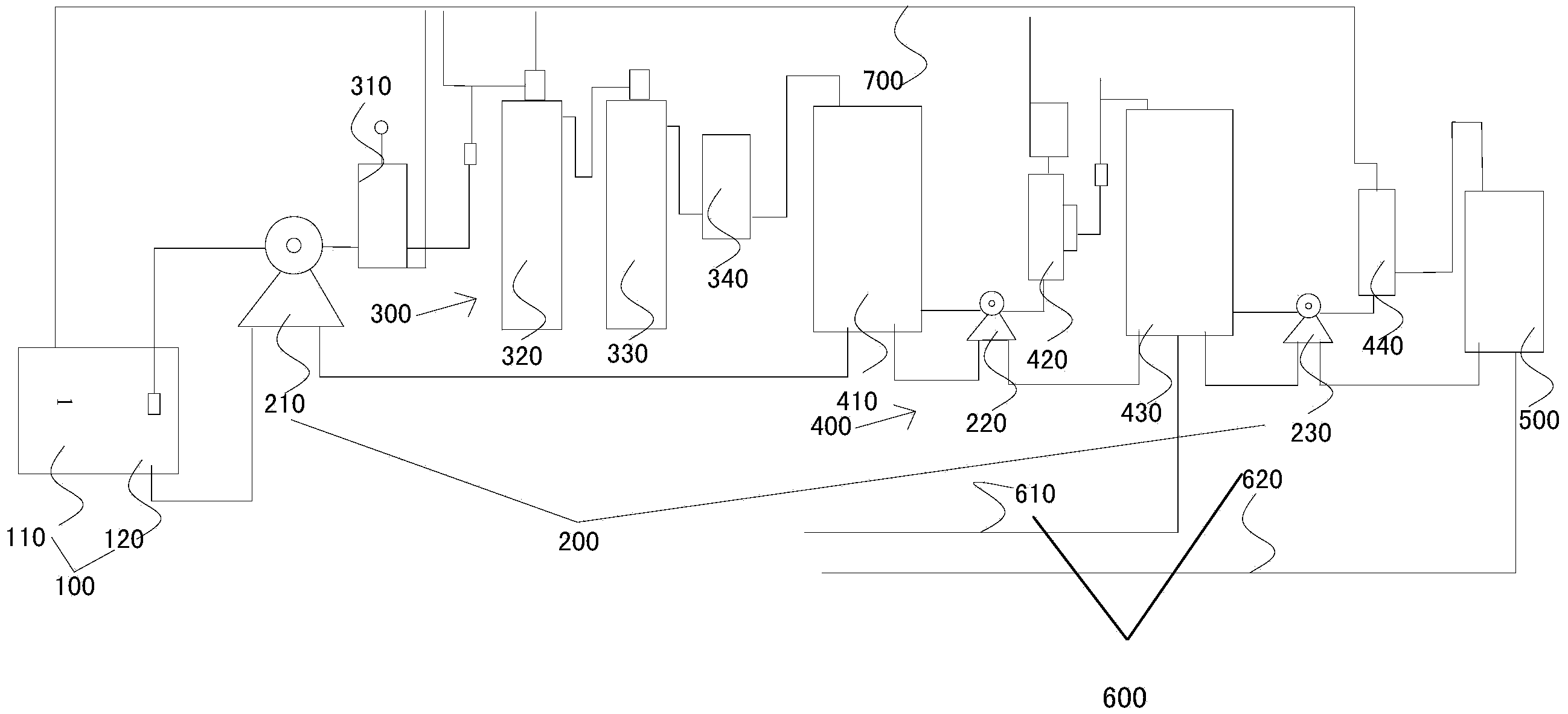

摘要附图
权利要求书
1.一种印刷污水处理装置，其特征在于，包括：水池(100)、水泵系统(200)、过滤系统(300)、水处理系统(400)、纯水箱(500)、冲洗管(600)和回水管(700)，所述水池(100)通过水泵系统(200)与过滤系统(300)连接，所述过滤系统(300)与水处理系统(400)连接，所述水处理系统(400)与纯水箱(500)和冲洗管(600)连接，所述纯水箱(500)和另一冲洗管(600)连接，所述回水管(700)的出水端与水池(100)连接，所述回水管(700)的入水端与过滤系统(300)和水处理系统(400)连接。
2.根据权利要求1所述的一种印刷污水处理装置，其特征在于：所述水池(100)包括：原水池(110)和回收水池(120)，所述原水池(110)与水泵系统(200)连接，所述原水池(110)与回水管(700)连接。
3.根据权利要求1所述的一种印刷污水处理装置，其特征在于：所述水泵系统(200)包括：第一水泵(210)、第二水泵(220)和第三水泵(230)，所述第一水泵(210)的一端与原水池(110)连接，所述第一水泵(210)的另一端与过滤系统(300)连接，所述第二水泵(220)和第三水泵(230)设于水处理系统(400)内。
4.根据权利要求1所述的一种印刷污水处理装置，其特征在于：所述过滤系统(300)包括：依次连接的第一PP过滤装置(310)、石英砂过滤桶(320)、活性炭过滤桶(330)和第二PP过滤装置(340)，所述第一PP过滤装置(310)与连接，所述第二PP过滤装置(340)与水处理系统(400)连接。
5.根据权利要求1所述的一种印刷污水处理装置，其特征在于：所述水处理系统(400)包括：依次连接的前处理水箱(410)、UF处理装置(420)、超滤水箱(430)和RO机(440)，所述前处理水箱(410)通过第二水泵(220)与UF处理装置(420)连接，所述超滤水箱(430)通过第三水泵(230)余RO机(440)连接，所述RO机(440)与纯水箱(500)连接。
6.根据权利要求1所述的一种印刷污水处理装置，其特征在于：所述 冲洗管(600)包括：第一冲洗管(610)和第二冲洗管(620)，所述第一冲洗管(610)的入水端与超滤水箱(430)连接，所述第二冲洗管(620)的入水端与纯水箱(500)连接。
说明书
一种印刷污水处理装置
技术领域
本实用新型涉及一种水处理装置，具体涉及一种印刷污水处理装置。
背景技术
传统的印刷工艺会产生大量的有害排放物，无法有效处理这些排放物的企业将会在国家政策下逐步取缔。而目前大多数印刷企业通过两种方式进行应对，在印刷过程中调整工艺尽量减少有害排放物的产生，或者使这些排放物能更容易清理，另一种方案就是通过大型的水处理设备针对性的对印刷污水进行处理，但目前市面上并没有专门针对印刷污水的设备，采用普通的污水处理设备效果较差。
因此，为了解决上述问题进行了一系列研发工作。
实用新型内容
本实用新型的目的在于，提供一种印刷污水处理装置，以克服现有技术所存在的上述缺点和不足。
一种印刷污水处理装置，其特征在于，包括：水池、水泵系统、过滤系统、水处理系统、纯水箱、冲洗管和回水管，所述水池通过水泵系统与过滤系统连接，所述过滤系统与水处理系统连接，所述水处理系统与纯水箱和冲洗管连接，所述纯水箱和另一冲洗管连接，所述回水管的出水端与水池连接，所述回水管的入水端与过滤系统和水处理系统连接。
进一步，所述水池包括：原水池和回收水池，所述原水池与水泵系统连接，所述原水池与回水管连接。
进一步，所述水泵系统包括：第一水泵、第二水泵和第三水泵，所述第一水泵的一端与原水池连接，所述第一水泵的另一端与过滤系统连接，所述第二水泵和第三水泵设于水处理系统内。
进一步，所述过滤系统包括：依次连接的第一PP过滤装置、石英砂过滤桶、活性炭过滤桶和第二PP过滤装置，所述第一PP过滤装置与连接，所述第二PP过滤装置与水处理系统连接。
进一步，所述水处理系统包括：依次连接的前处理水箱、UF处理装置、超滤水箱和RO机，所述前处理水箱通过第二水泵与UF处理装置连接，所述超滤水箱通过第三水泵余RO机连接，所述RO机与纯水箱连接。
进一步，所述冲洗管包括：第一冲洗管和第二冲洗管，所述第一冲洗管的入水端与超滤水箱连接，所述第二冲洗管的入水端与纯水箱连接。
本实用新型的有益效果：
本实用新型不仅能够有效处理印刷造成的污水，同时能够将这些处理后的碱性水拿来清洗设备，更环保和节约。
