申请日2015.12.07
公开(公告)日2016.05.04
IPC分类号C02F9/14
摘要
本实用新型公开了一种生物法净化农村污水装置，包括水泥壳体，水泥壳体的中部竖直安装隔板，隔板的底部开设通孔，隔板的一侧设置砾石层和细砂层，砾石层位于细砂层的上部，隔板的另一侧设置土壤层和海绵层，土壤层位于海绵层的上部，水泥壳体的上部安装进液管、出气管和压缩空气罐。本实用新型的压缩空气罐可以在操作人员向水泥壳体内注入农村生活污水后向水泥壳体内加压，使农村生活污水快速通过砾石层和细砂层，从而大大提高农村生活污水的净化效率。本实用新型的砾石层适用于将农村生活污水中的大颗粒杂物过滤。

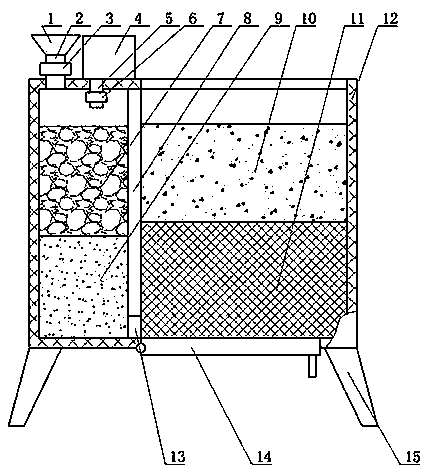

摘要附图
权利要求书
1.一种生物法净化农村污水装置，其特征在于：包括水泥壳体(12)，水泥壳体(12)的中部竖直安装隔板(8)，隔板(8)的底部开设通孔(13)，隔板(8)的一侧设置砾石层(7)和细砂层(9)，砾石层(7)位于细砂层(9)的上部，隔板(8)的另一侧设置土壤层(10)和海绵层(11)，土壤层(10)位于海绵层(11)的上部，水泥壳体(12)的上部安装进液管(2)、出气管(5)和压缩空气罐(4)，进液管(2)和出气管(5)均位于砾石层(7)的上部，进液管(2)上安装阀门(3)，出气管(5)连接压缩空气罐(4)的出气口，出气管(5)上安装电磁阀(6)，水泥壳体(12)的下部安装支架(15)。
2.根据权利要求1所述的生物法净化农村污水装置，其特征在于：所述水泥壳体(12)的下部安装密封门(14)，密封门(14)位于海绵层(11)的下部。
3.根据权利要求1所述的生物法净化农村污水装置，其特征在于：所述进液管(2)的上部安装漏斗(1)。
说明书
生物法净化农村污水装置
技术领域
本实用新型涉及一种净化农村污水装置,更确切的说是一种生物法净化农村污水装置。
背景技术
污水处理设备能有效处理城区的生活污水、工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升农村品位和促进经济发展具有重要意义。现有的农村生活污水净化装置不能很好地将处理后的污水充分利用，且现有的农村生活污水净化装置净化污水过程较慢。
实用新型内容
本实用新型所要解决的技术问题，是提供一种生物法净化农村污水装置，以克服现有技术所存在的上述不足。
本实用新型为实现上述目的，通过以下技术方案实现：
一种生物法净化农村污水装置，包括水泥壳体，水泥壳体的中部竖直安装隔板，隔板的底部开设通孔，隔板的一侧设置砾石层和细砂层，砾石层位于细砂层的上部，隔板的另一侧设置土壤层和海绵层，土壤层位于海绵层的上部，水泥壳体的上部安装进液管、出气管和压缩空气罐，进液管和出气管均位于砾石层的上部，进液管上安装阀门，出气管连接压缩空气罐的出气口，出气管上安装电磁阀，水泥壳体的下部安装支架。
作为对本实用新型的限定，所述水泥壳体的下部安装密封门，密封门位于海绵层的下部。
作为本实用新型的另一种限定，所述进液管的上部安装漏斗。
由于采用了上述的结构，本实用新型与现有技术相比，所取得的技术进步在于：
(1)本实用新型的压缩空气罐可以在操作人员向水泥壳体内注入农村生活污水后向水泥壳体内加压，使农村生活污水快速通过砾石层和细砂层，从而大大提高农村生活污水的净化效率;
(2)本实用新型的砾石层可以将农村生活污水中的大颗粒杂物过滤;细砂层可以将农村生活污水中的小颗粒杂物过滤;经过砾石层和细砂层过滤后的农村生活污水可以将大部分固体颗粒去除;
(3)本实用新型的进液管可以方便操作人员向水泥壳体内注入农村生活污水;
(4)本实用新型的阀门可以在操作人员向水泥壳体内注入农村生活污水后将进液管封闭;
(5)本实用新型的海绵层可以将经过砾石层和细砂层处理过的农村生活污水通过渗透的方式传导到土壤层，从而进一步对农村生活污水净化;
(6)本实用新型还具有结构简洁紧凑、制造成本低廉和使用简便的优点。
