申请日2015.12.07
公开(公告)日2016.04.20
IPC分类号E03B1/04; D06F39/08
摘要
本实用新型提供了一种计算机控制洗衣机废水自动回收利用装置，包括洗衣机、废水储存容器、净水储存容器、控制电脑、马桶，其特征在于，所述洗衣机通过排水管与所述废水储存容器连接，所述废水储存容器上部设置有液位传感器a，所述废水储存容器与所述马桶的马桶水箱通过三通开关相连，所述三通开关还与所述马桶的供水管道相连，所述净水储存容器上部设置有液位传感器b。本实用新型的有益效果是：本实用新型通过设置废水存储容器，存储的水可以用来冲洗马桶，有效的节约了水资源，在废水存储容器上部设置的液位传感器通过与电脑连接，可以控制废水存储容器的液位，避免因为水位过高而导致废水溢出而发生事故。

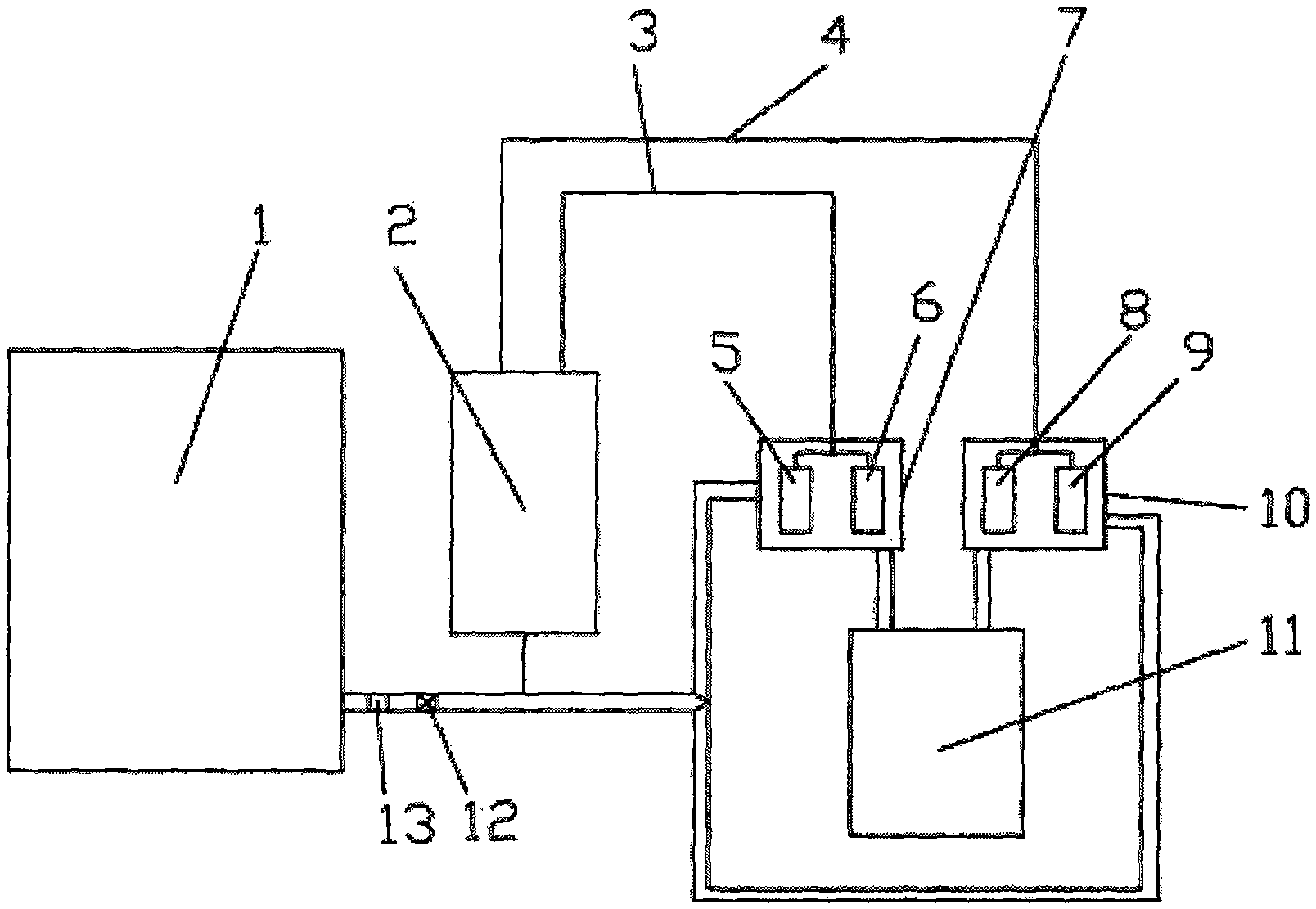

摘要附图
权利要求书
1.一种计算机控制洗衣机废水自动回收利用装置，包括洗衣机、废水储存容器、净水储存容器、控制电脑、马桶，其特征在于，所述洗衣机通过排水管与所述废水储存容器连接，所述废水储存容器上部设置有液位传感器a，所述废水储存容器与所述马桶的马桶水箱通过三通开关相连，所述三通开关还与所述马桶的供水管道相连，所述净水储存容器上部设置有液位传感器b。
2.根据权利要求1所述的计算机控制洗衣机废水自动回收利用装置，其特征在于，所述液位传感器a和液位传感器b分别通过信号传输线连接到控制电脑上。
3.根据权利要求2所述的计算机控制洗衣机废水自动回收利用装置，其特征在于，所述控制电脑通过信号传输线连接净水电磁阀、脏水电磁阀。
4.根据权利要求1所述的计算机控制洗衣机废水自动回收利用装置，其特征在于，所述洗衣机的出水管安装一个水泵，所述水泵连接的有双向阀门，所述双向阀门通过信号传输线与所述控制电脑连接。
说明书
一种计算机控制洗衣机废水自动回收利用装置
技术领域
本实用新型涉及一种计算机控制洗衣机废水自动回收利用装置。
背景技术
众所周知，洗衣机在使用中会产生大量废水，这些废水通常没有得到充分的再利用，而是直接由下水管排出，在现有技术中，市场销售的各种家庭坐便器均直接采用自来水冲洗，如果能够将洗衣机产生的大量废水进行存储并用于坐便冲洗，不但节约大量宝贵的淡水资源，而且由于洗衣机废水中含有洗涤剂，利用洗衣机废水进行坐便冲洗，也有利于坐便冲洗干净和消除异味，洗衣机产生的净水也可以进行其他用途的利用，而且随着电脑的普及，可以采用电脑控制洗衣机废水和净水的循环利用。
发明内容
本实用新型要解决的问题提供一种计算机控制洗衣机废水自动回收利用装置，能够将洗衣机产生的大量废水进行存储并用于坐便冲洗，节约水资源，冲洗干净。
为解决上述问题，本实用新型采用如下技术方案：
一种计算机控制洗衣机废水自动回收利用装置，包括洗衣机、废水储存容器、净水储存容器、控制电脑、马桶，其特征在于，所述洗衣机通过排水管与所述废水储存容器连接，所述废水储存容器上部设置有液位传感器a，所述废水储存容器与所述马桶的马桶水箱通过三通开关相连，所述三通开关还与所述马桶的供水管道相连，所述净水储存容器上部设置有液位传感器b。
优选的，所述液位传感器a和液位传感器b分别通过信号传输线连接到控 制电脑上。
优选的，所述控制电脑通过信号传输线连接净水电磁阀、脏水电磁阀。
优选的，所述洗衣机的出水管安装一个水泵，所述水泵连接的有双向阀门，所述双向阀门通过信号传输线与所述控制电脑连接。
由于采用上述技术方案，本实用新型具有如下优越性：
本实用新型通过设置废水存储容器，存储的水可以用来冲洗马桶，有效的节约了水资源，在废水存储容器上部设置的液位传感器通过与电脑连接，可以控制废水存储容器的液位，避免因为水位过高而导致废水溢出而发生事故，本实用新型在废水储存容器内的水量不足时，可以通过三通开关切换回正常的自来水供水管路，不影响冲洗。
