申请日2015.12.07
公开(公告)日2016.05.11
IPC分类号C02F9/10
摘要
本实用新型公开了一种在线监控的全自动生活污水处理装备,包括调节池、净化池、回流管、控制器和控制终端，所述调节池的右侧通过管道与过滤装置的进口连接，且过滤装置的出口通过管道与一级沉淀池的进口连接，且氧化池的出口通过管道与二级沉淀池的进口连接，所述控制器的输出端分别与第一电磁阀的输入端、第二电磁阀的输入端和储存装置的输入端连接，且控制器的输入端分别与温度传感器的输出端、红外线探测器的输出端和PH值测试仪的输出端连接，所述控制器通过无线信号收发装置与控制终端连接，该实用新型通过无线信号与控制终端连接实现在线远程监控功能，操作方便简单，实用性强，工作效率高。

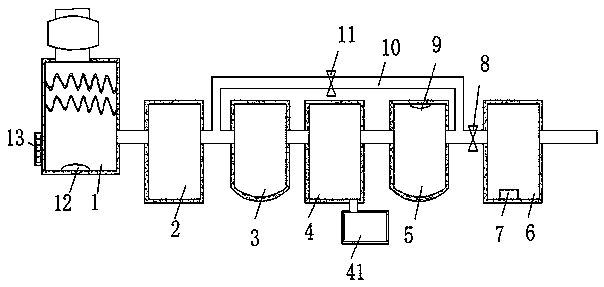

摘要附图
权利要求书
1.一种在线监控的全自动生活污水处理装备,包括调节池(1)、净化池(6)、回流管(10)、控制器(13)和控制终端(16)，所述调节池(1)上设有污水进口，且调节池(1)的污水进口处设有提升泵，所述净化池(6)上设有出口，其特征在于：所述调节池(1)的侧面安装有控制器(13)，且调节池(1)的内腔底部设有PH值测试仪(12)，所述调节池(1)的右侧通过管道与过滤装置(2)的进口连接，且过滤装置(2)的出口通过管道与一级沉淀池(3)的进口连接，所述一级沉淀池(3)的出口通过管道与氧化池(4)的进口连接，且氧化池(4)的出口通过管道与二级沉淀池(5)的进口连接，所述二级沉淀池(5)内安装有红外线探测器(9)，所述二级沉淀池(5)的出口与回流管(10)的一端连接，且回流管(10)的另一端与过滤装置(2)连接，所述回流管(10)上设有第二电磁阀(11)，所述二级沉淀池(5)的出口通过管道与净化池(6)的进口连接，且净化池(6)的进口处设有第一电磁阀(8)，所述净化池(6)内安装有温度传感器(7)，所述控制器(13)的输出端分别与第一电磁阀(8)的输入端、第二电磁阀(11)的输入端和储存装置(14)的输入端连接，且控制器(13)的输入端分别与温度传感器(7)的输出端、红外线探测器(9)的输出端和PH值测试仪(12)的输出端连接，所述控制器(13)通过无线信号收发装置(15)与控制终端(16)连接，且控制终端(16)的输出端分别与显示装置(17)的输入端和打印装置(18)的输入端连接。
2.根据权利要求1所述的一种在线监控的全自动生活污水处理装备，其特征在于：所述调节池(1)内设有两层过滤栅板。
3.根据权利要求1所述的一种在线监控的全自动生活污水处理装备，其特征在于：所述氧化池(4)上通过连接管设有加药装置(41)。
4.根据权利要求1所述的一种在线监控的全自动生活污水处理装备，其特征在于：所述无线信号收发装置(15)分别与控制终端(16)和控制器(13)为双向电性连接。
说明书
一种在线监控的全自动生活污水处理装备
技术领域
本实用新型涉及环保技术领域，具体为一种在线监控的全自动生活污水处理装备。
背景技术
随着城市生活污水的排放量日益增多，在城市污水的处理过程中，工序多，操作繁杂，每个处理部分都是人工在场监测处理情况，没有远程在线监控功能，使得污水处理效果不好，不能实时对污水处理情况进行检测，工作效率低，污水处理效果不好，浪费人力，费时费力。
发明内容
本实用新型的目的在于提供一种在线监控的全自动生活污水处理装备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种在线监控的全自动生活污水处理装备,包括调节池、净化池、回流管、控制器和控制终端，所述调节池上设有污水进口，且调节池的污水进口处设有提升泵，所述净化池上设有出口，所述调节池的侧面安装有控制器，且调节池的内腔底部设有PH值测试仪，所述调节池的右侧通过管道与过滤装置的进口连接，且过滤装置的出口通过管道与一级沉淀池的进口连接，所述一级沉淀池的出口通过管道与氧化池的进口连接，且氧化池的出口通过管道与二级沉淀池的进口连接，所述二级沉淀池内安装有红外线探测器，所述二级沉淀池的出口与回流管的一端连接，且回流管的另一端与过滤装置连接，所述回流管上设有第二电磁阀，所述二级沉淀池的出口通过管道与净化池的进口连接，且净化池的进口处设有第一电磁阀，所述净化池内安装有温度传感器，所述控制器的输出端分别与第一电磁阀的输入端、第二电磁阀的输入端和储存装置的输入端连接，且控制器的输入端分别与温度传感器的输出端、红外线探测器的输出端和PH值测试仪的输出端连接，所述控制器通过无线信号收发装置与控制终端连接，且控制终端的输出端分别与显示装置的输入端和打印装置的输入端连接。
优选的，所述调节池内设有两层过滤栅板。
优选的，所述氧化池上通过连接管设有加药装置。
优选的，所述无线信号收发装置分别与控制终端和控制器为双向电性连接。
与现有技术相比，本实用新型的有益效果是：该实用新型通过无线信号与控制终端连接实现在线远程监控功能，操作方便简单，工作效率高，能够实时监控污水处理的情况，监控污水PH置、工作温度和水质浑浊度等情况，并及时自动采取相应措施，进行污水处理操作，结构简单，实用性强，污水处理效果好，自动在线监控，工作效率高。
