污泥中废气水吸收塔

发布时间:2018-3-30 9:32:19  中国污水处理工程网

  申请日2015.12.07

  公开(公告)日2016.05.11

  IPC分类号B01D53/18

  摘要

  本申请中所述的一种污泥中废气的水吸收塔,水吸收塔包括水塔以及固定在水塔上端的水塔捕沫器,水塔的中间位置固定安装有水塔分布器,水塔下端固定有水泵,水塔的中间位置下侧固定有水塔填料箱,所述水塔下部固定设有水塔尾气入口,水塔的顶端向上固定有水塔尾气出口,水塔的下端角处固定连通有水塔排污管,水塔的下部设有水塔底箱,所述水塔的上部固定安装有三根喷水管,三根喷水管位于水塔捕沫器下部与水塔分布器上部之间,喷水管的端头固定安装有喷头,水塔的顶端左侧与中间位置左侧上设有维修水塔用的人孔,水塔的左上部设有用于观察水塔内部情况的视镜;至少具有分布吸收尾气、旋转喷洒、雾状高效吸收尾气的效果。

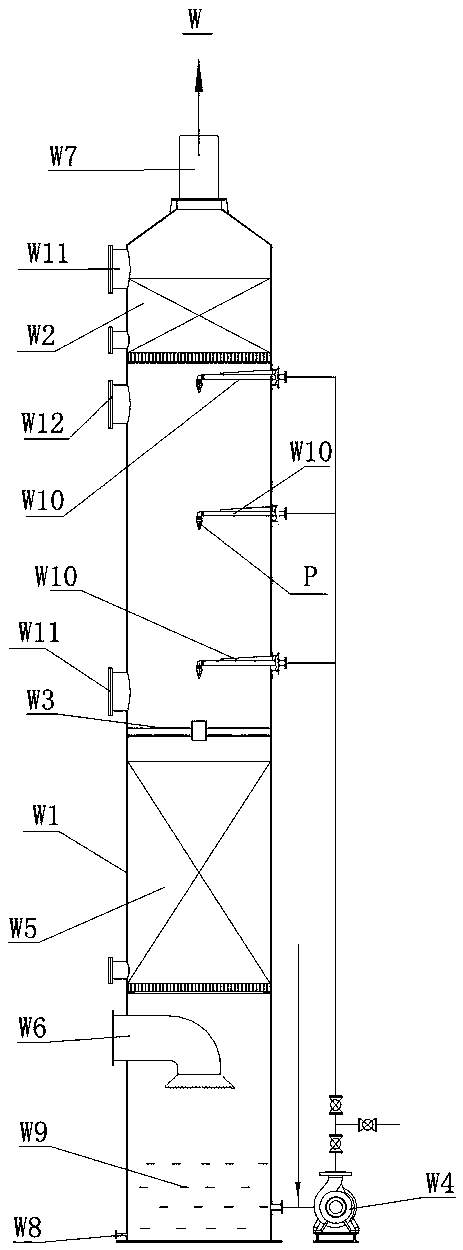

  摘要附图



  权利要求书

  1.一种污泥中废气的水吸收塔,水吸收塔(w)包括水塔(w1)以及固定在水塔(w1)上端的水塔捕沫器(w2),水塔(w1)的中间位置固定安装有水塔分布器(w3),水塔(w1)下端固定有水泵(w4),水塔(w1)的中间位置下侧固定有水塔填料箱(w5),所述水塔(w1)下部固定设有水塔尾气入口(w6),水塔(w1)的顶端向上固定有水塔尾气出口(w7),水塔(w1)的下端角处固定连通有水塔排污管(w8),水塔(w1)的下部设有水塔底箱(w9),其特征在于:所述水塔(w1)的上部固定安装有三根喷水管(w10),三根喷水管(w10)位于水塔捕沫器(w2)下部与水塔分布器(w3)上部之间,喷水管(w10)的端头固定安装有喷头(p),水塔(w1)的顶端左侧与中间位置左侧上设有维修水塔(w1)用的人孔(w11),水塔(w1)的左上部设有用于观察水塔(w1)内部情况的视镜(w12)。

  2.根据权利要求1所述的水吸收塔,其特征在于:所述喷头(p)包括进水管(p1),进水管(p1)的下端套接有后盖(p5),后盖(p5)的下端固定有前盖(p6),前盖(p6)与后盖(p5)之间容纳有旋转式腔体(p10),前盖(p6)的下侧设有倾斜孔(p13)。

  3.根据权利要求2所述的水吸收塔,其特征在于:所述进水管(p1)的底端设有滚珠(p3),后盖(p5)套接在滚珠(p3)上,后盖(p5)与滚珠(p3)上端之间设有胶圈(p4)。

  4.根据权利要求2所述的水吸收塔,其特征在于:所述进水管(p1)的下端口上设有圆锥形的活塞分流器(p2),前盖(p6)的中间位置设有支撑杆(p7),活塞分流器(p2)插接在支撑杆(p7)的上端。

  5.根据权利要求4所述的水吸收塔,其特征在于:所述前盖(p6)的中间位置的下端设有U形的支架(p8),支撑杆(p7)的抵触在支架(p8)的中间位置。

  6.根据权利要求5所述的水吸收塔,其特征在于:所述支架(p8)的中间位置固定穿插有调节螺丝(p9),调节螺丝(p9)的顶端抵触在支撑杆(p7)的下端。

  7.根据权利要求2所述的水吸收塔,其特征在于:所述前盖(p6)与后盖(p5)之间设有对称的固定螺丝(p11)。

  8.根据权利要求2所述的水吸收塔,其特征在于:所述后盖(p5)上部的进水管(p1)上固定卡接有卡簧(p12)。

  说明书

  一种污泥中废气的水吸收塔

  技术领域

  本申请涉及一种污泥中废气的水吸收塔,用于污泥处理过程产生的废气的净化中。

  背景技术

  污泥处理与处置过程中都会产生大量废气,如不对其进行净化与吸收而直接排放,将会对环境造成二次污染。

  现有技术中:

  例如:中国专利申请号CN201310198617.4;申请日2013.05.23;本发明涉及污泥中恶臭气体处理工艺,工艺的步骤包括在两个吸收塔内通过两级吸收的方式,将气体先通过一级吸收塔用酸性吸收液去除气体中的碱性废气、还原性废气以及固体杂质,再通过二级吸收塔用碱性吸收液将气体中残余的少量氯气和酸性物质吸收,吸收净化后的气体最后从二级吸收塔顶部排气管达标排放。污泥中恶臭气体处理工艺能有效的将污泥中散发出来的恶臭性废气进行处理,减少了废气对空气的二次污染,使人们的生活环境得到大大的提高并使人们的健康得到一定的保障。

  在该申请中,对污泥中废气处理的吸收塔进行了涉及,并对废气的处理过程进行了描述,但是在该申请中并未对吸收塔的具体结构进行详细的描述。

  又例如:中国专利申请号CN201410413854.2;申请日2014.08.21;本发明公开了一种污泥储存池的除臭装置和除臭方法。该装置包括搅拌器、池盖、通过高能离子除臭设备及初级恶臭气体浓度检测装置;搅拌器包括桨叶、搅拌轴和驱动机构,桨叶上设有曝气孔,搅拌轴上设有与各曝气孔连通的进气通道,搅拌轴穿过池盖;池盖上设有搅拌轴安装孔和恶臭气体排出口,进气管道的进气端与恶臭气体排出口相连,池盖与污泥储存池形成密闭空间。该方法包括:步骤A,使污泥储存池处于密闭状态;步骤B,使用搅拌装置搅动池中污泥,并通过搅拌桨向池内输送空气;步骤C,高能离子除臭设备抽取恶臭气体,并产生高能离子使其分解。本发明专门针对污水处理厂污泥储存池除臭,且除臭效果佳,可稳定达标排放,对环境不会造成污染。

  在该申请中,对污泥中的恶臭气体采用石灰乳液吸收的方式进行过滤。

  以上专利申请由于它们的实用新型目的以及所要解决的技术问题均不同,为此导致它们的技术方案包括结构和方法的不同,它们也不能简单地组合用以本专利申请,否则会导致结构设计更复杂,或者不能实施,等等。

  鉴于此,如何设计出一种污泥中废气的水吸收塔,克服上述现有技术中所存在的缺陷,是本领域技术人员亟待解决的技术问题。

  发明内容

  本申请的目的在于克服现有技术中存在的技术问题,而提供一种污泥中废气的水吸收塔。

  本申请的目的是通过如下技术方案来完成的,一种污泥中废气的水吸收塔,水吸收塔包括水塔以及固定在水塔上端的水塔捕沫器,水塔的中间位置固定安装有水塔分布器,水塔下端固定有水泵,水塔的中间位置下侧固定有水塔填料箱,所述水塔下部固定设有水塔尾气入口,水塔的顶端向上固定有水塔尾气出口,水塔的下端角处固定连通有水塔排污管,水塔的下部设有水塔底箱,所述水塔的上部固定安装有三根喷水管,三根喷水管位于水塔捕沫器下部与水塔分布器上部之间,喷水管的端头固定安装有喷头,水塔的顶端左侧与中间位置左侧上设有维修水塔用的人孔,水塔的左上部设有用于观察水塔内部情况的视镜。

  所述喷头包括进水管,进水管的下端套接有后盖,后盖的下端固定有前盖,前盖与后盖之间容纳有旋转式腔体,前盖的下侧设有倾斜孔。

  所述进水管的底端设有滚珠,后盖套接在滚珠上,后盖与滚珠上端之间设有胶圈。

  所述进水管的下端口上设有圆锥形的活塞分流器,前盖的中间位置设有支撑杆,活塞分流器插接在支撑杆的上端。

  所述前盖的中间位置的下端设有U形的支架,支撑杆的抵触在支架的中间位置。

  所述支架的中间位置固定穿插有调节螺丝,调节螺丝的顶端抵触在支撑杆的下端。

  所述前盖与后盖之间设有对称的固定螺丝。

  所述后盖上部的进水管上固定卡接有卡簧。

  本申请与现有技术相比,至少具有以下明显优点和效果:

  1、结构简单、设计合理,连接紧密、稳定性高;

  2、选材方便、便于生产制造,造价低、易于普及;

  3、分布吸收尾气、旋转喷洒、雾状高效吸收尾气。
