申请日2015.11.26
公开(公告)日2016.03.23
IPC分类号C02F9/08
摘要
本发明公开了一种印染生产用废水回收处理装置，其包括有过滤装置以及混凝装置，所述过滤装置包括有过滤筒体，过滤筒体之上设置有进水口与出水口，过滤筒体内部设置有过滤层;所述混凝装置包括有混凝池;所述混凝装置之中设备有多个紫外线探照灯，每一个紫外线探照灯与混凝池之间均通过石英玻璃进行连接;采用上述技术方案的印染生产用废水回收处理装置，其可通过过滤装置与混凝装置的配合使用，使得废水之中的残渣与细小杂质得以有效清除;与此同时，混凝装置之中的多个紫外线探照灯可对于混凝池内的废水进行紫外线照射处理，从而使得废水在光照作用下，使其化学需氧量与生化需氧量得以有效降低，进而使得废水的处理效果得以进一步的改善。
权利要求书

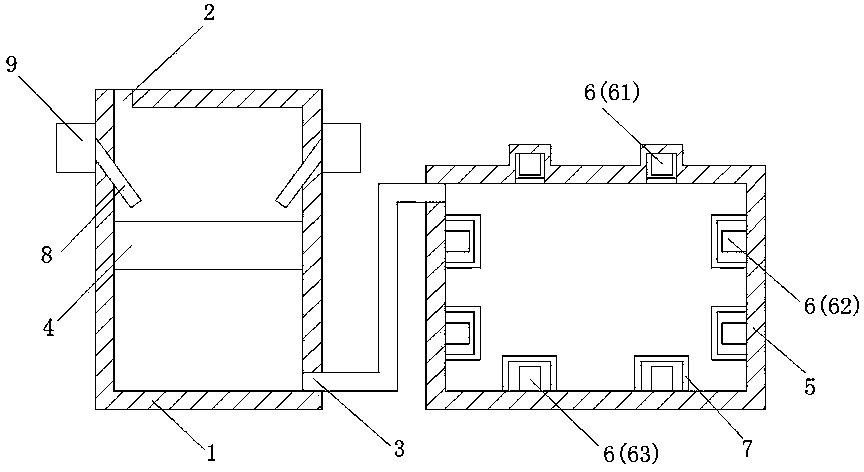

1.一种印染生产用废水回收处理装置，其特征在于，所述印染生产用废水回收处理装置包括有过滤装置以及混凝装置，所述过滤装置包括有过滤筒体，过滤筒体之上设置有进水口与出水口，过滤筒体内部设置有过滤层;所述混凝装置包括有混凝池，混凝池与过滤筒体的出水口相连接;所述混凝装置之中设备有多个紫外线探照灯，其分别于混凝池的外部，每一个紫外线探照灯与混凝池之间均通过石英玻璃进行连接。
2.按照权利要求1所述的印染生产用废水回收处理装置，其特征在于，所述混凝池之中包括有设置在混凝池上端部，且朝向混凝池底端面延伸的上部紫外线探照灯，设置在混凝池侧壁之上，且朝向混凝池轴线延伸的侧部紫外线探照灯，以及设置在混凝池底端部，且朝向混凝池上端面进行延伸的底部紫外线探照灯。
3.按照权利要求2所述的印染生产用废水回收处理装置，其特征在于，所述混凝池上端部设置有至少4个上部紫外线探照灯，其关于混凝池的轴线成旋转对称。
4.按照权利要求2所述的印染生产用废水回收处理装置，其特征在于，所述混凝池的侧壁之上至少设置有2组侧部紫外线探照灯，其在混凝池的高度方向上均匀分布;每组侧部紫外线探照灯均包括有至少4个位于同一水平位置的侧部紫外线探照灯，同一组中的多个侧部紫外线探照灯关于混凝池的轴线成旋转对称。
5.按照权利要求2所述的印染生产用废水回收处理装置，其特征在于，所述混凝池底端部设置有至少4个底部紫外线探照灯，其关于混凝池的轴线成旋转对称。
6.按照权利要求5所述的印染生产用废水回收处理装置，其特征在于，每一个侧部紫外线探照灯以及底部紫外线探照灯的对应位置均设置有照射室，照射室延伸至混凝室内部，照射室由石英玻璃构成;每一个侧部紫外线探照灯以及底部紫外线探照灯均设置在照射室内部。
7.按照权利要求5所述的印染生产用废水回收处理装置，其特征在于，所述过滤装置之中，过滤层与进水口之间设置有清洗装置，其包括有延伸至过滤筒体内部的清洗管道，清洗管道连接至设置在过滤筒体外部的空气压缩机;所述清洁管道的端部朝向过滤层进行延伸。
8.按照权利要求7所述的印染生产用废水回收处理装置，其特征在于，所述清洗装置之中包括有四根清洗管道，其关于过滤筒体的轴线成旋转对称。
说明书
印染生产用废水回收处理装置
技术领域
本发明涉及一种印染工艺中的环保设备，尤其是一种印染生产用废水回收处理装置。
背景技术
印染生产过程中受印染工艺影响，不可避免产生一定的废水，并且，印染过程中产生的废水对环境的影响极大，故必须经过严格的过滤处理。现有的印染生产用废水处理过程中，其往往采用单一工艺进行处理，但由于废水中的污染物较多，单一工艺往往不能起到良好的过滤效果。
发明内容
本发明要解决的技术问题是提供一种印染生产用废水回收处理装置，其可显著改善印染生产用废水的处理精度。
为解决上述技术问题，本发明涉及一种印染生产用废水回收处理装置，其包括有过滤装置以及混凝装置，所述过滤装置包括有过滤筒体，过滤筒体之上设置有进水口与出水口，过滤筒体内部设置有过滤层;所述混凝装置包括有混凝池，混凝池与过滤筒体的出水口相连接;所述混凝装置之中设备有多个紫外线探照灯，其分别于混凝池的外部，每一个紫外线探照灯与混凝池之间均通过石英玻璃进行连接。
作为本发明的一种改进，所述混凝池之中包括有设置在混凝池上端部，且朝向混凝池底端面延伸的上部紫外线探照灯，设置在混凝池侧壁之上，且朝向混凝池轴线延伸的侧部紫外线探照灯，以及设置在混凝池底端部，且朝向混凝池上端面进行延伸的底部紫外线探照灯。采用上述设计，其可通过多个紫外线探照灯在混凝池不同位置的分布，以对混凝池内各个位置的废水进行均匀的光照处理，以使得废水中的化学需氧量与生化需氧量得以均匀降低。
作为本发明的一种改进，所述混凝池上端部设置有至少4个上部紫外线探照灯，其关于混凝池的轴线成旋转对称，其可对于混凝池上层各个位置的废水进行均匀的照射处理。
作为本发明的一种改进，所述混凝池的侧壁之上至少设置有2组侧部紫外线探照灯，其在混凝池的高度方向上均匀分布;每组侧部紫外线探照灯均包括有至少4个位于同一水平位置的侧部紫外线探照灯，同一组中的多个侧部紫外线探照灯关于混凝池的轴线成旋转对称。采用上述设计，其可对于混凝池各个高度方向上的废水进行均匀的照射处理。
作为本发明的一种改进，所述混凝池底端部设置有至少4个底部紫外线探照灯，其关于混凝池的轴线成旋转对称，其可对于混凝池下层各个位置的废水进行均匀的照射处理。
作为本发明的一种改进，每一个侧部紫外线探照灯以及底部紫外线探照灯的对应位置均设置有照射室，照射室延伸至混凝室内部，照射室由石英玻璃构成;每一个侧部紫外线探照灯以及底部紫外线探照灯均设置在照射室内部。采用上述设计，其可通过照射室的设置使得侧部紫外线探照灯与底部紫外线探照灯位于混凝池内部，从而使得侧部紫外线探照灯与底部紫外线探照灯的探照范围得以显著增加。
作为本发明的一种改进，所述过滤装置之中，过滤层与进水口之间设置有清洗装置，其包括有延伸至过滤筒体内部的清洗管道，清洗管道连接至设置在过滤筒体外部的空气压缩机;所述清洁管道的端部朝向过滤层进行延伸。采用上述设计，其可通过清洗装置的设置以使得废水在通过过滤层时的流速可得以增加，从而改善过滤效率;同时，上述清洗装置可定期对过滤层进行风吹处理，以使得残留在过滤层之上的大颗粒杂质得以脱离，以便于工作人员对过滤层的维护。
作为本发明的一种改进，所述清洗装置之中包括有四根清洗管道，其关于过滤筒体的轴线成旋转对称，其可显著改善清洗装置对于过滤层的处理范围。
采用上述技术方案的印染生产用废水回收处理装置，其可通过过滤装置与混凝装置的配合使用，使得废水之中的残渣与细小杂质得以有效清除;与此同时，混凝装置之中的多个紫外线探照灯可对于混凝池内的废水进行紫外线照射处理，从而使得废水在光照作用下，使其化学需氧量与生化需氧量得以有效降低，进而使得废水的处理效果得以进一步的改善;与此同时，紫外线探照灯与混凝池之间的石英玻璃的设置可使得其在避免废水与紫外线探照灯接触的同时，使紫外线探照效果不受影响。
