申请日2015.12.07
公开(公告)日2016.05.11
IPC分类号F23G5/04; F23G5/44
摘要
本实用新型公开了一种污泥链排干燥机中的链排输送装置，包括支架，在支架上从上至下设置有至少一组链排滤水输送装置，各链排滤水输送装置分别由一个驱动装置驱动;在各链排滤水输送装置中分别对应设置有一组滤水收集装置，污泥中的水分通过各链排滤水输送装置向下渗透后汇集于对应滤水收集装置中。该链排输送装置能够低、能够大大提高污泥的滤水干燥效率、并能保证污泥干燥程度的均匀性。

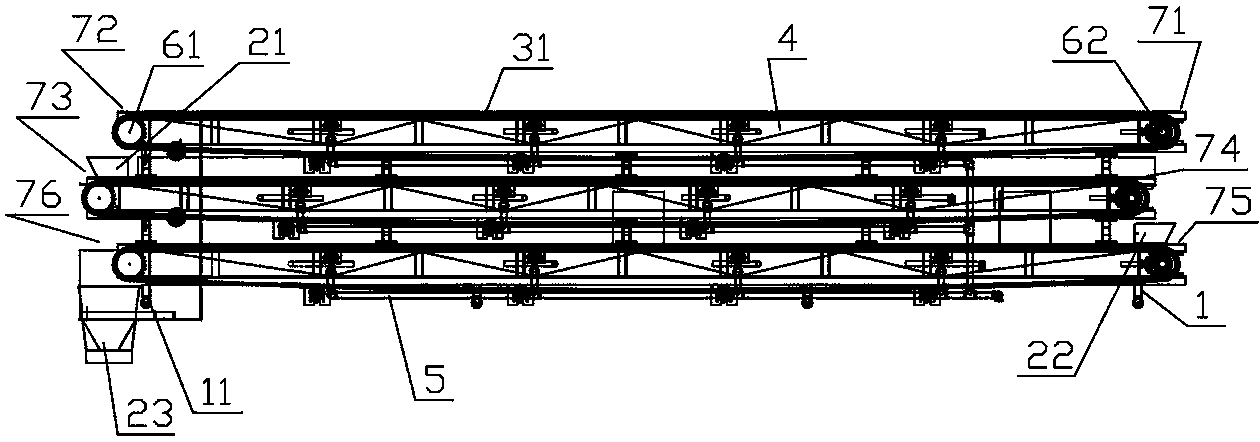

摘要附图
权利要求书
1.污泥链排干燥机中的链排输送装置，包括支架，其特征在于：在支架上从上至下设置有至少一组链排滤水输送装置，各链排滤水输送装置分别由一个驱动装置驱动;在各链排滤水输送装置中分别对应设置有一组滤水收集装置，污泥中的水分通过各链排滤水输送装置向下渗透后汇集于对应滤水收集装置中。
2.按照权利要求1所述的污泥链排干燥机中的链排输送装置，其特征在于：每组链排滤水输送装置的结构为：主动链轮轴和从动链轮轴分别通过第一轴承座支撑设置于支架的两端，在主动链轮轴的前后两侧分别设置有一个第一主动链轮，在从动链轮轴的前后两侧分别设置有一个第一从动链轮，链排的前侧边缠绕于位于前侧的第一主动链轮和第一从动链轮上，链排的后侧边缠绕于位于后侧的第一主动链轮和第一从动链轮上，链排的上表面为承载污泥的承载面，网带缠绕于链排上，污泥中的水分能通过网带上的网孔及链排向下渗透，主动链轮轴由驱动装置驱动。
3.按照权利要求2所述的污泥链排干燥机中的链排输送装置，其特征在于：所述的网带为钢丝网带。
4.按照权利要求2或3所述的污泥链排干燥机中的链排输送装置，其特征在于：所述的驱动装置的结构为：在支架上设置有减速电机，减速电机的输出轴通过传动装置与主动链轮轴相连接。
5.按照权利要求4所述的污泥链排干燥机中的链排输送装置，其特征在于：所述的传动装置为带传动、链传动、齿轮传动中的一种或几种。
6.按照权利要求2所述的污泥链排干燥机中的链排输送装置，其特征在于：每组滤水收集装置的结构为：在支架上设置有积水盘，积水盘位于对应链排的上表面和下表面之间的间隙中，在积水盘侧面设置有若干与积水盘的内腔相连通的排水口及喷头，各喷头通过喷水管路与水源相连接，各排水口分别与排水管路相连接。
7.按照权利要求6所述的污泥链排干燥机中的链排输送装置，其特征在于：在积水盘中设置有若干向内凹进的V形凹槽，各排水口分别设置于位于对应V形凹槽的槽底处的积水盘侧面。
8.按照权利要求6或7所述的污泥链排干燥机中的链排输送装置，其特征在于：在积水盘底部设置有将链排下表面上的网带上的附着的污泥弹落的凸轮结构。
9.按照权利要求8所述的污泥链排干燥机中的链排输送装置，其特征在于：所述的凸轮结构为：在积水盘底部设置有若干凸轮轴，各凸轮轴分别通过第二轴承座支撑设置于积水盘底部，在各凸轮轴上分别设置有凸轮，各凸轮的外轮廓面与缠绕有网带的链排的下表面接触，在各凸轮轴上分别设置有第一链轮，第一链条缠绕于各第一链轮上，在位于主动链轮下方的某一凸轮轴上设置有第二从动链轮，在主动链轮轴上还设置有第二主动链轮，第二链条缠绕于第二主动链轮和第二从动链轮上，各凸轮在驱动装置的驱动下能将缠绕有网带的链排的下表面向上顶起或使其在重力的作用下垂落，从而将网带上附着的污泥弹落。
说明书
污泥链排干燥机中的链排输送装置
技术领域
本实用新型涉及到污泥干燥处理设备，尤其涉及一种污泥链排干燥机中的链排输送装置。
背景技术
污泥是生活污水、工业废水处理过程中的副产物，含水量高达95%～98%。目前对污泥的处理方式主要有填埋、堆肥和焚烧三种方式。采用填埋方式对污泥进行处理，由于污泥中含有各种有毒、有害物质，填埋的污泥经雨水浸泡渗漏会污染地下水，极大地威胁人们的生活与健康，而且填埋场填埋规定被填埋的污泥的含水量不得高于60%，因而将污泥进行填埋处理受到较多的限制。采用堆肥方式对污泥进行处理，堆肥臭气较大，极大地影响了周围的环境，另外，虽然污泥中含有丰富的有机物和一定量的氮、磷、钾，但污泥中还含有多氯联苯和重金属等有害物质，仅能用于园林和城市绿化建设中，因而将污泥进行堆肥处理也受到了较多的限制。采用焚烧方式对污泥进行处理，焚烧能将污泥中的有机组分全部碳化生成稳定的无机物，焚烧后的残渣无臭无菌无害，体积可以减少60%，焚烧后的残渣可用来制砖、制作水泥添加料等，将污泥进行焚烧处理具有减容、减重率高、处理速度快、无害化彻底等优点。虽然说污泥焚烧可以实现最彻底、最大程度的减容，但污泥的含水量高达95%～98%，直接对其进行焚烧能耗较高，因此需要先对污泥进行干燥处理，而后再进行焚烧。目前对污泥进行干燥处理的方式主要有两种，一种方式是将污泥放置于太阳下暴晒，另一种是将污泥放置于燃烧锅炉内加热，但上述两种对污泥进行干燥处理的方式的干燥时间长，干燥处理后的污泥干燥程度不够均匀、脱水干燥效率非常低。
实用新型内容
本实用新型所需解决的技术问题是：提供一种能耗低、污泥脱水干燥效率高、污泥干燥的均匀好的污泥链排干燥机的链排输送装置。
为解决上述问题，本实用新型采用的技术方案是：所述的污泥链排干燥机中的链排输送装置，包括支架，在支架上从上至下设置有至少一组链排滤水输送装置，各链排滤水输送装置分别由一个驱动装置驱动;在各链排滤水输送装置中分别对应设置有一组滤水收集装置，污泥中的水分通过各链排滤水输送装置向下渗透后汇集于对应滤水收集装置中。
进一步地，前述的污泥链排干燥机中的链排输送装置，其中，每组链排滤水输送装置的结构为：主动链轮轴和从动链轮轴分别通过第一轴承座支撑设置于支架的两端，在主动链轮轴的前后两侧分别设置有一个第一主动链轮，在从动链轮轴的前后两侧分别设置有一个第一从动链轮，链排的前侧边缠绕于位于前侧的第一主动链轮和第一从动链轮上，链排的后侧边缠绕于位于后侧的第一主动链轮和第一从动链轮上，链排的上表面为承载污泥的承载面，网带缠绕于链排上，污泥中的水分能通过网带上的网孔及链排向下渗透，主动链轮轴由驱动装置驱动。
进一步地，前述的污泥链排干燥机中的链排输送装置，其中，所述的网带为钢丝网带。
进一步地，前述的污泥链排干燥机中的链排输送装置，其中，所述的驱动装置的结构为：在支架上设置有减速电机，减速电机的输出轴通过传动装置与主动链轮轴相连接。
进一步地，前述的污泥链排干燥机中的链排输送装置，其中，所述的传动装置为带传动、链传动、齿轮传动中的一种或几种。
进一步地，前述的污泥链排干燥机中的链排输送装置，其中，每组滤水收集装置的结构为：在支架上设置有积水盘，积水盘位于对应链排的上表面和下表面之间的间隙中，在积水盘侧面设置有若干与积水盘的内腔相连通的排水口及喷头，各喷头通过喷水管路与水源相连接，各排水口分别与排水管路相连接。
进一步地，前述的污泥链排干燥机中的链排输送装置，其中，在积水盘中设置有若干向内凹进的V形凹槽，各排水口分别设置于位于对应V形凹槽的槽底处的积水盘侧面。
进一步地，前述的污泥链排干燥机中的链排输送装置，其中，在积水盘底部设置有将链排下表面上的网带上的附着的污泥弹落的凸轮结构。
进一步地，前述的污泥链排干燥机中的链排输送装置，其中，所述的凸轮结构为：在积水盘底部设置有若干凸轮轴，各凸轮轴分别通过第二轴承座支撑设置于积水盘底部，在各凸轮轴上分别设置有凸轮，各凸轮的外轮廓面与缠绕有网带的链排的下表面接触，在各凸轮轴上分别设置有第一链轮，第一链条缠绕于各第一链轮上，在位于主动链轮下方的某一凸轮轴上设置有第二从动链轮，在主动链轮轴上还设置有第二主动链轮，第二链条缠绕于第二主动链轮和第二从动链轮上，各凸轮在驱动装置的驱动下能将缠绕有网带的链排的下表面向上顶起或使其在重力的作用下垂落，从而将网带上附着的污泥弹落。
本实用新型的有益效果是：(一)待处理的污泥能平铺于各链排滤水输送装置上进行滤水，大大提高了污泥干燥的均匀性;(二)在积水盘底部设置的若干凸轮可以将链排下表面上的网带上附着的污泥弹落，防止污泥堵住网带的网孔，保证污泥中的水分能顺利通过网带上的网孔向下渗透;(三)该装置的能耗低，维修简单、方便，大大降低了维修费用及成本。
