申请日2015.11.26
公开(公告)日2016.04.13
IPC分类号C02F1/20
摘要
本实用新型公开了一种灰水处理脱氧槽，其包括脱氧塔和设置在脱氧塔下端的水箱，脱氧塔内自上而下设置有进水管、喷嘴、填料层、筛盘和进气管，喷嘴通过除氧水泵连接进水管，进水管通有预处理灰水，进气管通有无氧气体，喷嘴下端设置有解析脱氧器，水箱内设置有水位感应器，所述水位感应器连接设置在脱氧塔外部的显示器和报警器，本实用新型的灰水处理脱氧槽可随时观察水箱的水量，过低时自动报警，保证锅炉系统正常工作，操作更加安全，而且其基于亨利定律达到很好的除氧效果。
权利要求书
1.一种灰水处理脱氧槽，其特征在于：所述灰水处理脱氧槽包括脱氧塔和设置在所述脱氧塔下端的水箱，所述脱氧塔内自上而下设置有进水管、喷嘴、填料层、筛盘和进气管，所述喷嘴通过除氧水泵连接进水管，所述进水管通有预处理灰水，所述进气管通有无氧气体，所述喷嘴下端设置有解析脱氧器，所述水箱内设置有水位感应器。
2.根据权利要求1所述的灰水处理脱氧槽，其特征在于：所述解析脱氧器顶部设置有气水分离器。
3.根据权利要求2所述的灰水处理脱氧槽，其特征在于：所述水箱底部设置有加热管。
4.根据权利要求3所述的灰水处理脱氧槽，其特征在于：所述筛盘上设置有由透水薄膜包装的聚合氯化铝高分自混凝剂。
5.根据权利要求4所述的灰水处理脱氧槽，其特征在于：所述填料层为塑料焊条编织填料。
说明书
一种灰水处理脱氧槽
技术领域
本实用新型属于化工领域，具体涉及一种灰水处理脱氧槽。
背景技术
煤气化工艺的水是循环使用的，灰水脱氧槽的作用就是对气化炉及碳洗塔等排出的洗涤水的处理，防止过多氧气的灰水进入下降管等管道，防止水系统及合成气系统碳钢管道的腐蚀，防止下游变换耐硫触媒的硫酸盐化，现有技术的脱氧槽安全性能不够高，水箱内的水位得不到保证，而且除氧效果不佳，对后续设备会造成一定程度的损坏。
实用新型内容
本实用新型提供一种灰水处理脱氧槽，以解决现有灰水脱氧槽除氧不彻底，水箱水位得不到保障，吸附不够强的技术问题。
为了解决以上技术问题，本实用新型采取的技术方案是：

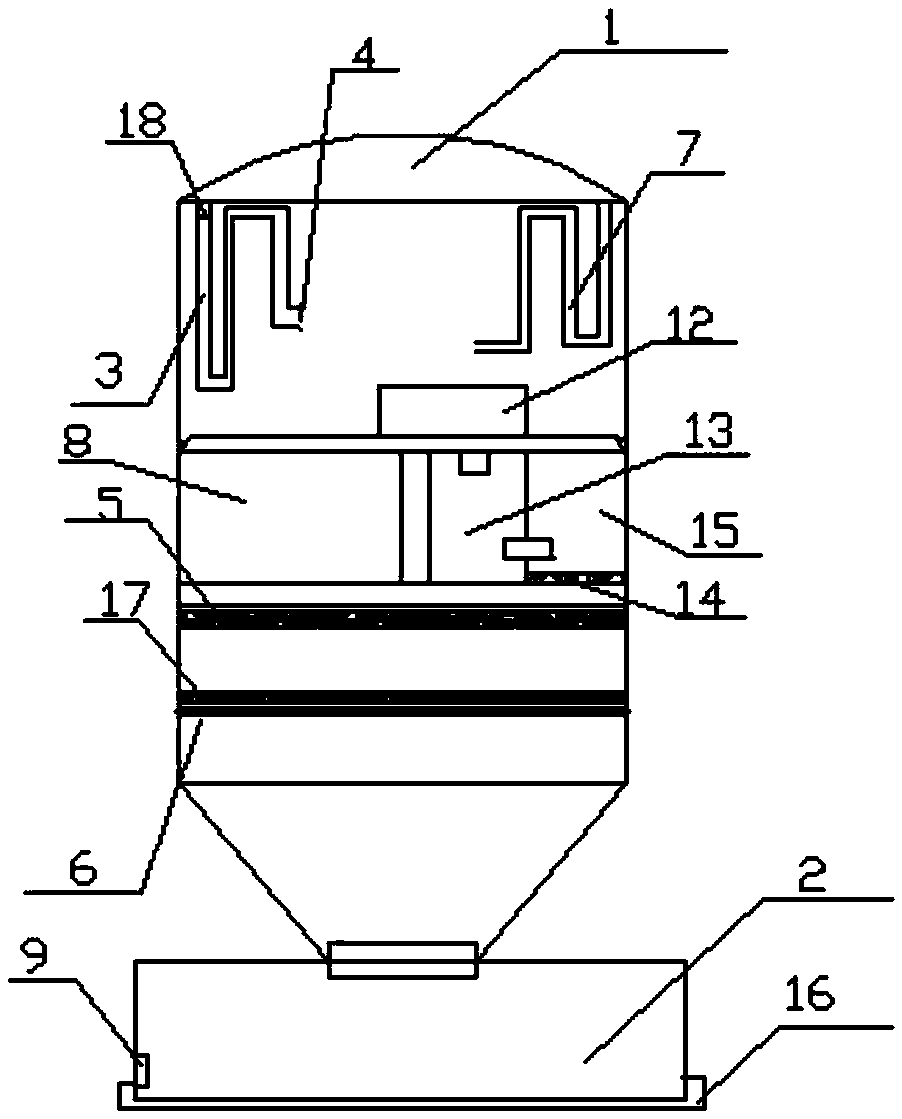

一种灰水处理脱氧槽，所述灰水处理脱氧槽包括脱氧塔和设置在所述脱氧塔下端的水箱，所述脱氧塔内自上而下设置有进水管、喷嘴、填料层、筛盘和进气管，所述喷嘴通过除氧水泵连接进水管，所述进水管通有预处理灰水，所述进气管通有无氧气体，所述喷嘴下端设置有解析脱氧器，所述水箱内设置有水位感应器。
优选为：所述解析脱氧器顶部设置有气水分离器。
优选为：所述水箱底部设置有加热管。
优选为：所述筛盘上设置有由透水薄膜包装的聚合氯化铝高分自混凝剂。
优选为：所述填料层为塑料焊条编织填料。
在采用上述技术方案后，灰水处理脱氧槽可随时观察水箱的水量，而且水位过低时实现自动报警提醒工作人员，以保证锅炉系统的正常工作，操作更加安全，而且其基于亨利定律加入了解析脱氧器，使无氧的气体与含氧的灰水强烈混合，使溶解在水中的氧析出至气体中去,而使灰水达到水质要求，达到很好的除氧效果。
