申请日2015.12.07
公开(公告)日2016.05.18
IPC分类号C02F9/02; C02F11/12
摘要
本实用新型公开了一种用于污水处理的改性活性炭吸附装置,包括本体、吸附装置、水箱和杂质收集装置，所述本体的内腔上部设有过滤栅板，且本体的内壁上部安装有红外线探测器，且吸附装置包括框架、酸性改性活性炭层、竹炭过滤丝网和氧化性改性活性炭层，所述框架的底部通过连接件与氧化性改性活性炭层连接，所述本体的内腔下部穿插有水管，且水管上设有高压喷头，所述水管的末端穿插在本体的外侧与水箱连接，且水管上设有高压泵，所述本体的右侧上部安装有控制器，且本体的右侧下部通过管道与杂质收集装置连接，该实用新型结构简单，实用性强，吸附效果好，不会发生堵塞现象，效率高。

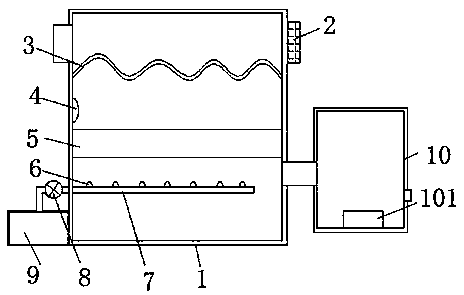

摘要附图
权利要求书
1.一种用于污水处理的改性活性炭吸附装置,包括本体(1)、吸附装置(5)、水箱(9)和杂质收集装置(10)，所述本体(1)的上部设有进口，且杂质收集装置(10)上设有出口，其特征在于：所述本体(1)的内腔上部设有过滤栅板(3)，且本体(1)的内壁上部安装有红外线探测器(4)，所述本体(1)的内腔中部设有吸附装置(5)，且吸附装置(5)包括框架(51)、酸性改性活性炭层(52)、竹炭过滤丝网(53)和氧化性改性活性炭层(54)，所述框架(51)的内腔上端设有酸性改性活性炭层(52)，且框架(51)的内腔下端设有竹炭过滤丝网(53)，所述框架(51)的底部通过连接件与氧化性改性活性炭层(54)连接，所述本体(1)的内腔下部穿插有水管(7)，且水管(7)上设有高压喷头(6)，所述水管(7)的末端穿插在本体(1)的外侧与水箱(9)连接，且水管(7)上设有高压泵(8)，所述本体(1)的右侧上部安装有控制器(2)，且本体(1)的右侧下部通过管道与杂质收集装置(10)连接，所述控制器(2)分别与红外线探测器(4)和高压泵(8)电性连接。
2.根据权利要求1所述的一种用于污水处理的改性活性炭吸附装置，其特征在于：所述酸性改性活性炭层(52)的截面形状为U型，且酸性改性活性炭层(52)的侧面等距离设有圆形的通孔(11)。
3.根据权利要求1所述的一种用于污水处理的改性活性炭吸附装置，其特征在于：所述竹炭过滤丝网(53)的上表面铺设一层过滤膜。
4.根据权利要求1所述的一种用于污水处理的改性活性炭吸附装置，其特征在于：所述杂质收集装置(10)内设有电加热装置(101)，且电加热装置(101)为电加热管或电加热丝或电磁加热线圈，电加热装置(101)与控制器(2)电性连接。
说明书
一种用于污水处理的改性活性炭吸附装置
技术领域
本实用新型涉及用于污水处理的改性活性炭吸附装置技术领域，具体为一种用于污水处理的改性活性炭吸附装置。
背景技术
随着人民生活的改善，城镇化进程的加快，国人对居住条件与周围环境的要求与日俱增，随着人口的日益密集，用水量大大增加，水源被污染的现象越来越重，有生活污水和工业污水等，水质的污染造成了潜在的巨大危害，极不利于人们日常生活健康，为了减轻此种水污染的危害，经常会使用污水处理设备把污水经过处理后才能排放到大自然中，污水处理中经常会用到改性活性炭吸附装置，其的处理效果特别好，因此，需要一种用于污水处理的改性活性炭吸附装置。
发明内容
本实用新型的目的在于提供一种用于污水处理的改性活性炭吸附装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于污水处理的改性活性炭吸附装置,包括本体、吸附装置、水箱和杂质收集装置，所述本体的上部设有进口，且杂质收集装置上设有出口，所述本体的内腔上部设有过滤栅板，且本体的内壁上部安装有红外线探测器，所述本体的内腔中部设有吸附装置，且吸附装置包括框架、酸性改性活性炭层、竹炭过滤丝网和氧化性改性活性炭层，所述框架的内腔上端设有酸性改性活性炭层，且框架的内腔下端设有竹炭过滤丝网，所述框架的底部通过连接件与氧化性改性活性炭层连接，所述本体的内腔下部穿插有水管，且水管上设有高压喷头，所述水管的末端穿插在本体的外侧与水箱连接，且水管上设有高压泵，所述本体的右侧上部安装有控制器，且本体的右侧下部通过管道与杂质收集装置连接，所述控制器分别与红外线探测器和高压泵电性连接。
优选的，所述酸性改性活性炭层的截面形状为U型，且酸性改性活性炭层的侧面等距离设有圆形的通孔。
优选的，所述竹炭过滤丝网的上表面铺设一层过滤膜。
优选的，所述杂质收集装置内设有电加热装置，且电加热装置为电加热管或电加热丝或电磁加热线圈，电加热装置与控制器电性连接。
与现有技术相比，本实用新型的有益效果是：该实用新型通过酸性改性活性炭吸附层和氧化性改性活性炭吸附层能够吸附污水中的大部分微生物，吸附能力强，吸附效果好，而且通过高压喷淋装置从下而上的喷淋，避免吸附装置发生堵塞现象，同时起到净化污水的效果，杂质收集装置收集吸附过滤中的杂质，通过加热装置加热蒸发形成污泥，回收利用，该实用新型结构简单，实用性强，吸附效果好，不会发生堵塞现象，效率高。
