申请日2015.11.26
公开(公告)日2016.04.13
IPC分类号C02F9/04
摘要
本实用新型公开了一种便携手压式污水净化器，包括活塞、罐体、污水净化装置，污水净化装置由活性炭过滤层、微孔陶瓷过滤层和银离子杀菌层组成，多层的过滤设置可以极大地提高污水净化效率。本实用新型的便携手压式净化器结构简单，操作方便，净化效率高，可以实现将污水直接净化成饮用水，从而极大地方便野外拓展者的用水需求;产品的原材料价格便宜，制作工艺简单，实用价值高，具有较高的商业价值。
权利要求书

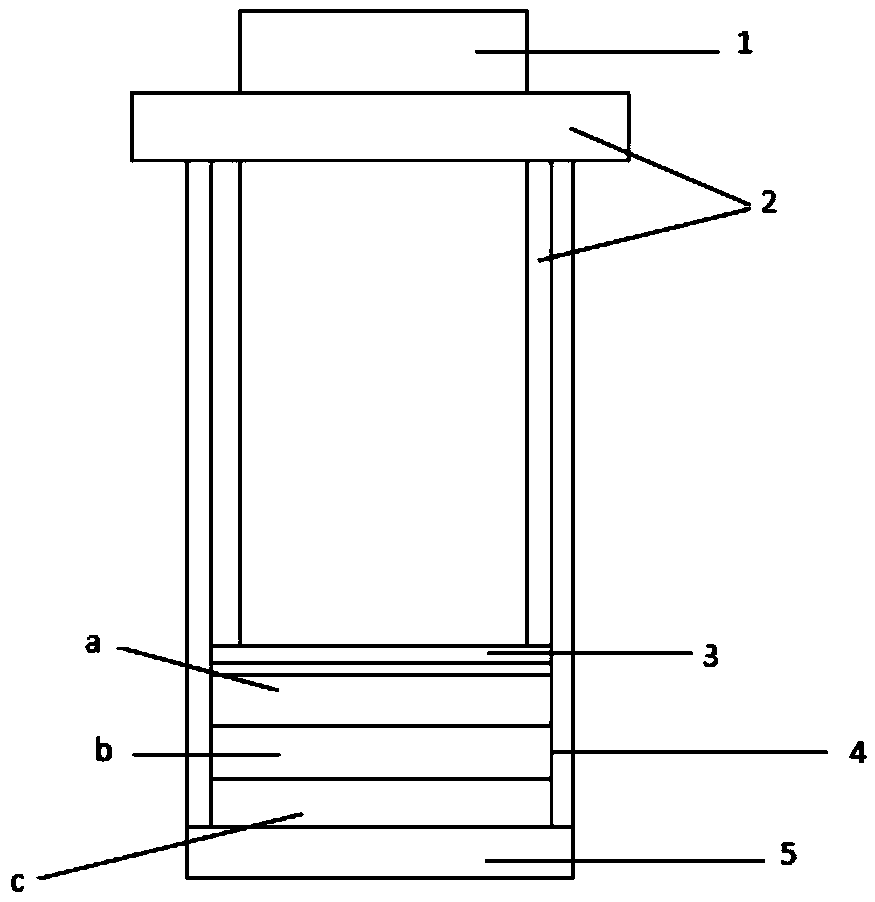

1.一种便携手压式污水净化器，其特征在于，包括罐体(2)和污水净化装置(4)，罐体(2)内设有活塞(1)，活塞(1)底部设有密封圈(3)，罐体(2)与污水净化装置(4)连通，污水净化装置(4)底部设有出水口(5)，在污水净化装置(4)内从下到上依次设有银离子杀菌层(c)、微孔陶瓷过滤层(b)和活性炭过滤层(a)。
2.根据权利要求1所述的一种便携手压式污水净化器，其特征在于，罐体(2)的下部与污水净化装置(4)采用螺纹连接。
说明书
一种便携手压式污水净化器
技术领域
本实用新型涉及一种污水净化器，具体涉及一种便携手压式污水净化器。
背景技术
水是生命的源泉。目前，世界上一个突出的问题是“水脏了”，即各种水源都遭到不同程度的污染。受污染的脏水严重威胁着人类及各种生物的安全。污水处理已经刻不容缓。
目前，膜技术主要应用于污水处理的深度处理和二级处理。利用膜的选择性分离实现料液的不同组分的分离、纯化、浓缩的过程称作膜分离。它与传统过滤的不同在于膜技术可以在分子范围内进行分离，并且这一过程是一种物理过程，不需要发生相的变化和添加助剂。膜的孔径一般为微米级，根据材料的不同可分为无机膜和有机膜;无机膜则可分为陶瓷膜和金属膜。膜技术在污水治理及应用中作为一项实用技术，其优点是几乎可完全过滤悬浮物、一般的细菌、病毒、大肠杆菌等，且可脱色，减少生成三氯甲烷的前驱物，出水水质优良。由于膜装置占用的空间小，携带方便等优点，特别适合野外生存等情况下的饮用水获取。一些研究者公开了中国专利CN103864236A(公开日20140618)通过过滤网、粉尘过滤包、重金属过滤包来依次过滤，但是这样的过滤系统不能够过滤掉一些细菌等微生物。
发明内容
本实用新型的目的是针对现有技术的不足，提出一种便携手压式的污水净化设备，以解决人们野外用水的需求。
本实用新型采取的技术方案是：
一种便携手压式污水净化器，包括罐体和污水净化装置，罐体内设有活塞，活塞底部设有密封圈，保证活塞在移动过程中，罐体内保持密闭状态。罐体与污水净化装置连通，污水净化装置底部设有出水口，能够让干净的水从这里流出。在污水净化装置内设置有多层过滤系统，该系统从下到上依次包括银离子杀菌层、微孔陶瓷过滤层和活性炭过滤层。罐体的下部与污水净化装置可以采用螺纹 旋转的方式相连接。
本实用新型具有以下有益效果：本实用新型的装置结构简单、成本低廉、污水处理效果好，产品的体积小，便于携带，非常适合户外出行时使用。
