申请日2015.11.26
公开(公告)日2016.04.06
IPC分类号E03B1/04; E03D5/00; E03B11/02
摘要
本实用新型涉及废水回水利用领域，具体的说是一种卫生间废水利用装置，第一储水箱经进水管与卫生间淋浴室和洗脸池的排水管相连接，第一储水箱上端部经第一溢流管与下水管道相连通，第一储水箱下端部经废液排出管与下水管道相连通，第一储水箱经第一导水管和第二储水箱相连通，第二储水箱经第二导水管与马桶连通，第一导水管上设有水泵，第一储水箱下端部设有第一水压传感器和水质传感器，第二储水箱下端部设有第二水压传感器，废液排出管上设有第一开关控制开关，第一导水管上设有与自来水管道相连接的分导水管，分导水管上设有第二控制开关，第一水压传感器、第二水压传感器、水质传感器、第一控制开关、第二控制开关分别与控制器相连接。
权利要求书
1.一种卫生间废水回收利用装置，包括第一储水箱、第二储水箱、废液排出管、进水管、第一溢流管、第一导水管、第二导水管，第一储水箱经进水管与卫生间淋浴室和洗脸池的排水管相连接，第一储水箱上端部经第一溢流管与下水管道相连通，第一储水箱下端部经废液排出管与下水管道相连通，第一储水箱经第一导水管和第二储水箱相连通，第二储水箱经第二导水管与马桶、废水水龙头等相连通，其特征在于第二储水箱位于马桶上端，第一导水管上设有水泵，第一储水箱下端部设有第一水压传感器和水质传感器，第二储水箱下端部设有第二水压传感器，废液排出管上设有第一开关控制开关，第一导水管上设有与自来水管道相连接的分导水管，分导水管上设有第二控制开关，第一水压传感器、第二水压传感器、水质传感器、第一控制开关、第二控制开关分别与控制器相连接。
2.根据权利要求1所述的一种卫生间废水回收利用装置，其特征在于第一储水箱内设有柱状过滤网，第一导水管一端伸入至第一储水箱内部，第一导水管伸入第一储水箱内的端部位于过滤网内侧。
3.根据权利要求1所述的一种卫生间废水回收利用装置，其特征在于第二储水箱上端部设有第二溢水管，第二储水箱上端部经第二溢水管与下水管道相连通。
4.根据权利要求1所述的一种卫生间废水回收利用装置，其特征在于第一储水箱预埋在地板以下。
说明书
一种卫生间废水利用装置
技术领域
本实用新型涉及废水回水利用领域，具体的说是一种使用方便、废水利用率高的卫生间废水回收利用装置。
背景技术
卫浴设施是一个家庭中必不可少的用品，对于大多数家庭来说，洗浴设施与卫生洁具置于一室，随着人们生活水平的不断提高，大部分家庭的卫生间中都会安装淋浴设置，淋浴设施虽然使用起来非常方便，但是用水量却非常的大，很容易造成水资源的浪费。水资源是发展国民经济不可缺少的重要自然资源，在世界许多地方，对水的需求已经超过水资源所能负荷的程度，同时有许多地区也濒临水资源利用之不平衡。洗脸、洗手、冲凉用水作为卫生间内主要用水形式，虽然在日常生活中不可缺少，但是由于这些用水异味、杂质都较少，可以作用水资源回收再利用的重要形式。
发明内容
为了克服现有技术中的不足，本实用新型旨在提供一种使用方便、废水利用率高的卫生间废水回收利用装置。
为了达到上述目的，本实用新型提供了以下技术方案：

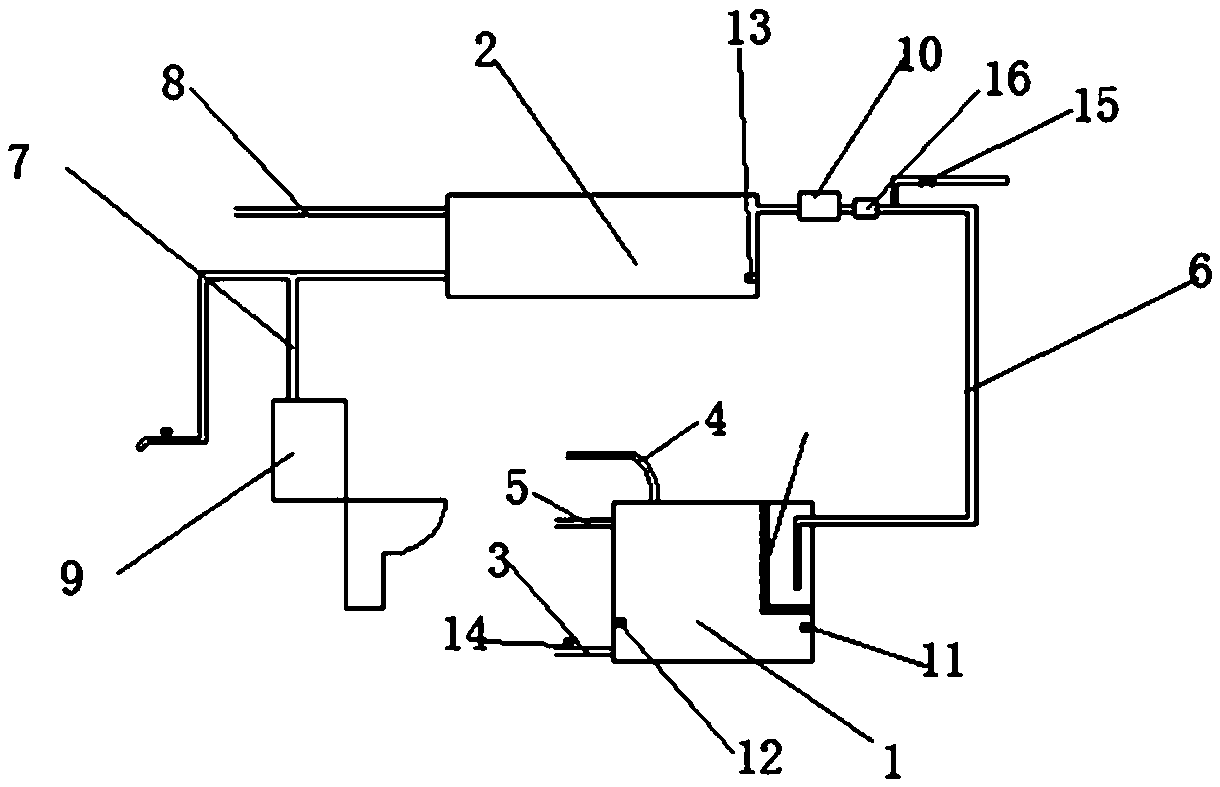

一种卫生间废水回收利用装置，包括第一储水箱、第二储水箱、废液排出管、进水管、第一溢流管、第一导水管、第二导水管，第一储水箱经进水管与卫生间淋浴室和洗脸池的排水管相连接，第一储水箱上端部经第一溢流管与下水管道相连通，第一储水箱下端部经废液排出管与下水管道相连通，第一储水箱经第一导水管和第二储水箱相连通，第二储水箱经第二导水管与马桶、废水水龙头等相连通，其特征在于第二储水箱位于马桶上端，第一导水管上设有水泵，第一储水箱下端部设有第一水压传感器和水质传感器，第二储水箱下端部设有第二水压传感器，废液排出管上设有第一开关控制开关，第一导水管上设有与自来水管道相连接的分导水管，分导水管上设有第二控制开关，第一水压传感器、第二水压传感器、水质传感器、第一控制开关、第二控制开关分别与控制器相连接。
本实用新型所述第一储水箱内设有柱状过滤网，第一导水管一端伸入至第一储水箱内部，第一导水管伸入第一储水箱内的端部位于过滤网内侧，以免将废液中的大粒杂质导入第二储水箱，堵塞水管。
本实用新型所述第二储水箱上端部设有第二溢水管，第二储水箱上端部经第二溢水管与下水管道相连通，当第二储水箱中的水量超过一定量时，可将废液直接排出。
本实用新型所述第一储水箱预埋在地板以下，可减少空间占用面积，增加房子的空间使用率。
实际使用过程中，卫生间淋浴室和洗脸池的风水通过进水管进入第一储水箱存储，当第二储水箱的水位低于一定值时，控制器启动水泵将第一除水储水箱中的水抽至第二储水箱，当第二储水箱的水位大于等于一定值时，控制器关闭水泵;此外，当第一储水箱和第二储水箱内的水位均比较低时，第二自动控制开关自动开启，是马桶等可以在此情况下继续正常使用;同时，由于在第一储水箱内设置了水质传感器，第一储水箱内的水质过差时，控制器控制第一控制开关将第一储水箱内的水经废液排出管排出，由于采用上述结构，本实用新型具有使用方便、废水利用率高等优点。
