申请日2015.12.07
公开(公告)日2016.06.08
IPC分类号C02F11/12
摘要
一种污水处理厂污泥干化装置，混合器输出端与干燥器输入端连接，干燥器输出端与分离器输入端连接，分离器的上出口与热能回收器连接，下出口与筛分器的输入端连接，筛分器的回流污泥出口与粉碎机连接，粉碎机输出端与混合器的回流口连接;换热器与水源热泵机组通过介质水送水管道和介质水回水管道连通，水源热泵机组通过末端与干燥器连接。本实用新型的优点是：利用污水厂污水热源泵为污泥干化提供热源，无需外加热能，减少能源的消耗，降低尾气处理量，节省投资与运行费用，运行管理简单。就地取能，实现废物利用，循环经济，节能50%，省去干化系统烧煤、用电，从而节能降耗，减少环境污染。

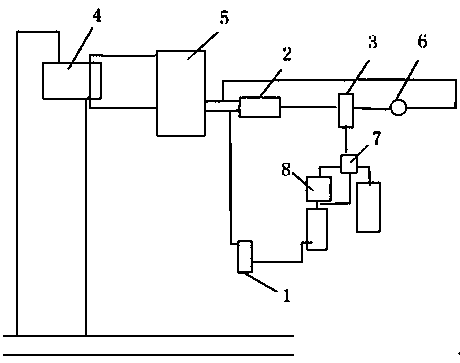

摘要附图
权利要求书
1.一种污水处理厂污泥干化装置，其特征在于：它包括混合器、干燥器、分离器、换热器、水源热泵机组，所述混合器输出端与干燥器输入端连接，混合器底部设有进料口和回流口，干燥器输出端与分离器输入端连接，分离器设置有上出口和下出口，分离器的上出口与热能回收器连接，下出口与筛分器的输入端连接，筛分器设置回流污泥出口和干污泥出口筛分器的回流污泥出口与粉碎机连接，粉碎机输出端与混合器的回流口连接;换热器与水源热泵机组通过介质水送水管道和介质水回水管道连通，水源热泵机组通过末端与干燥器连接。
说明书
污水处理厂污泥干化装置
技术领域
本实用新型属于污泥处理，特别涉及一种污水处理厂污泥干化装置。
背景技术
污泥干化处理可使污泥减容，体积可减少，最终形成颗粒或粉状产品，且污泥干化处理后，无臭味，无病原体，没有污染。现有的污泥干化处理技术已日趋成熟，逐步受到国家的重视，被开始推广应用。但是污泥干化需要大量的能源消耗，且尾气处理量大。随着水源热泵技术的推广应用，污水源热泵技术也开始发展，污水源热泵可利用城市污水再生能源，实现循环经济。如何将两者更好地结合，实现污水处理厂污泥干化是本实用新型需要解决的核心问题。
发明内容
本实用新型的目的在于克服上述的缺陷，提供一种污水处理厂污泥干化装置，其特征在于：它包括混合器、干燥器、分离器、换热器、水源热泵机组，所述混合器输出端与干燥器输入端连接，混合器底部设有进料口和回流口，干燥器输出端与分离器输入端连接，分离器设置有上出口和下出口，分离器的上出口与热能回收器连接，下出口与筛分器的输入端连接，筛分器设置回流污泥出口和干污泥出口筛分器的回流污泥出口与粉碎机连接，粉碎机输出端与混合器的回流口连接;换热器与水源热泵机组通过介质水送水管道和介质水回水管道连通，水源热泵机组通过末端与干燥器连接。
本实用新型的优点和有益效果是：
1、利用污水厂污水热源泵为污泥干化提供热源，无需外加热能，减少能源的消耗，降低尾气处理量，节省投资与运行费用，运行管理简单。
2.就地取能，实现废物利用，循环经济，节能50%，省去干化系统烧煤、用电，从而节能降耗，减少环境污染。
