申请日2015.12.07
公开(公告)日2016.06.01
IPC分类号C02F1/32; C02F1/50; H02S40/38
摘要
本实用新型公开了一种具备光伏发电控制的光催化水处理消毒设备;包括集水池、进水泵、液体流量计、光催化水处理消毒器、控制阀、流量调节阀A、流量调节阀B、光伏板、逆变器、光伏蓄电池;该光催化水处理消毒器具有光催化水处理消毒器进水口和光催化水处理消毒器出水口;集水池上部进水口处设置有过滤网;进水泵连接有一个逆变器，在逆变器连接有光伏蓄电池，光伏蓄电池电连接有光伏板;本实用新型利用光催化氧化技术消毒原理，抑制紫外线消毒工艺出水中微生物的复活现象，并能够去除水体中的有机污染物;采用光伏发电进行控制，投资成本降低，达到节能的目的;系统运行更稳定，各项指标达到规定要求;还具有自动化程度高、供水工况稳定等优点。
摘要附图
权利要求书

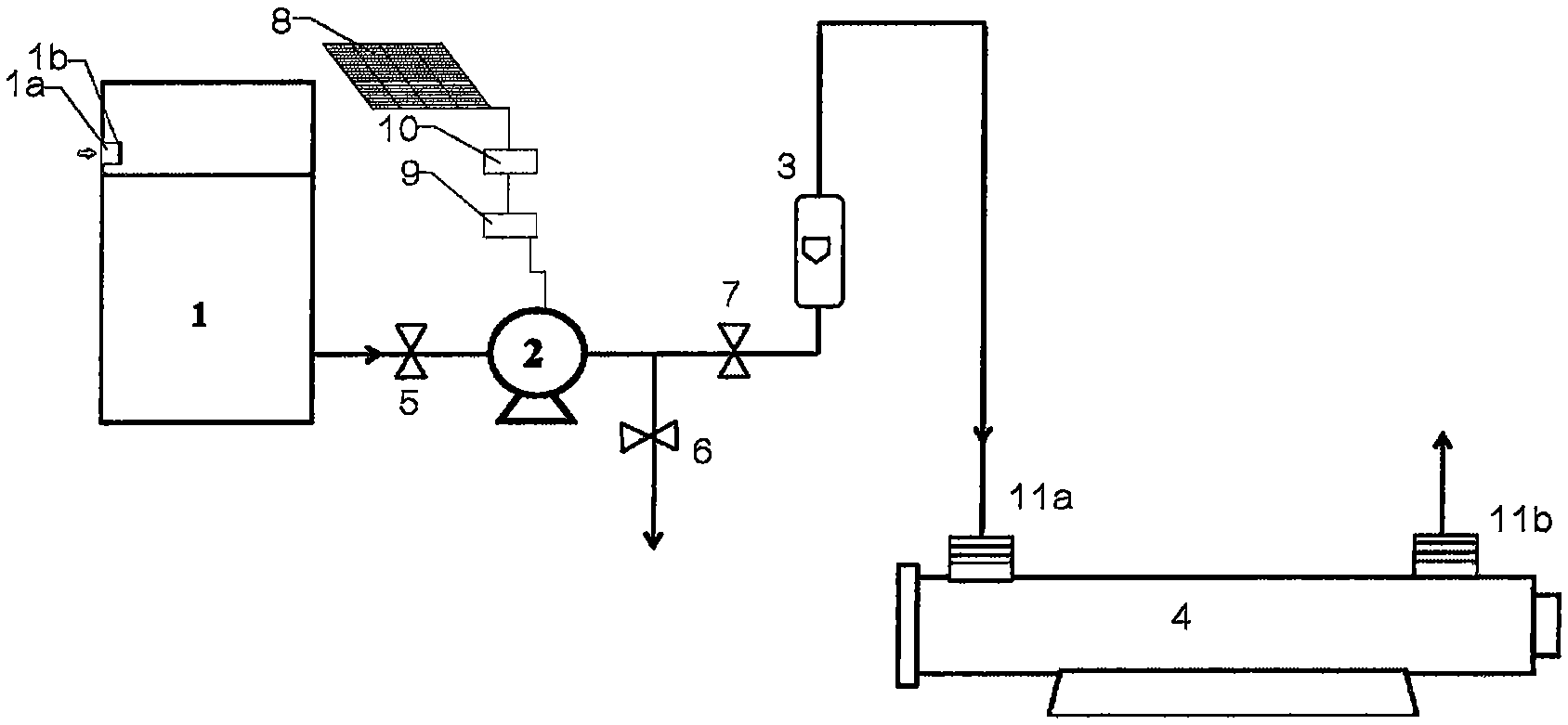

1.一种具备光伏发电控制的光催化水处理消毒设备，其特征在于：包括集水池(1)、进水泵(2)、液体流量计(3)、光催化水处理消毒器(4)、控制阀(5)、流量调节阀A(6)、流量调节阀B(7)、光伏板(8)、逆变器(9)、光伏蓄电池(10);集水池(1)与进水泵(2)通过管道连通，进水泵(2)与液体流量计(3)连通;光催化水处理消毒器(4)具有光催化水处理消毒器进水口(11a)和光催化水处理消毒器出水口(11b);液体流量计(3)连通光催化水处理消毒器进水口(11a)，集水池(1)上部进水口(1a)处设置有过滤网(1b);所述进水泵(2)连接有一个逆变器(9)，在逆变器(9)连接有光伏蓄电池(10)，所述的光伏蓄电池(10)电连接有光伏板(8);所述光伏板(8)位于跟日装置上，所述跟日装置包括底座(12)、电机轴齿轮(13)、转动轴A(14)、方位角调整步进电机(15)、传动齿轮(16)、支承圆筒(17)、三角架(18)、小齿轮(19)、转动轴B(20)、高度角度调整电机(21)、转动轴C(22)、半圆齿轮(23)、立柱(24)、电池板安装体(25)、轴承A(26)、轴承B(27);由方位角调整步进电机(15)、传动齿轮(16)、支承圆筒(17)、转动轴A(14)、电机轴齿轮(13)组成方位角调整机构;其中，方位角调整电机(15)的输出轴上设置电机轴齿轮(13)，传动齿轮(16)设置在转动轴A(14)上，并且电机轴齿轮(13)与传动齿轮(16)啮合;转动轴A(14)的顶部与支承圆筒(17)连接，转动轴A(14)的下端伸出支承圆筒(17)后支撑在底座(12)上，并在连接处设置有轴承B(27);由高度角度调整电机(21)、转动轴B(20)、小齿轮(19)、半圆齿轮(23)、三角架(18)、电池板安装体(25)、立柱(24)组成高度角度调整及承载机构;三角架(18)、电池板安装体(25)、立柱(24)组成光伏板(8)的支撑系统;三角架(18)固定在支承圆筒(17)上，半圆齿轮(23)设置在电池板安装体(25)的下侧面;电池板安装体(25)上带有转动轴C(22)，并通过转动轴C(22)置于立柱(24)上，立柱(24)中设有轴承A(26)，三角架(18)位于支承圆筒(17)上部，转动轴B(20)上设置小齿轮(19)，转动轴B(20)整体位于三角架(18)上，转动轴B(20)与高度角度调整电机(21)连接，小齿轮(19)与半圆齿轮(23)啮合;光伏板(8)安装在电池板安装体(25)上并随电池板安装体(25)转动。
说明书
具备光伏发电控制的光催化水处理消毒设备
技术领域
本实用新型涉及水处理消毒领域，具体是一种具备光伏发电控制的光催化水处理消毒设备。
背景技术
无论是边远的农村城镇还是繁华的市区，饮用水工程都属重点建设项目;然而对于农村地区来讲饮水困难实属现状，饮水不安全问题严重威胁人们的安全和工农业生产。但是目前，在广大农村地区铺设自来水管道进行供水，仍然存在资金以及寻找干净水源等问题，短期内仍然无法实现。在各类供水系统以及城镇污水处理系统中，消毒都是保证水质安全的必备工艺。紫外线消毒技术在实际水体消毒处理中应用广泛，但是由于紫外线消毒的原理是改变微生物的DNA结构，使其丧失繁殖能力，不能彻底杀死微生物，因此紫外线消毒的出水常有微生物复活现象，存在安全隐患。为了解决上述紫外线消毒过程中的一系列问题，人们研究了光催化氧化技术在水处理消毒领域的作用以及效果。光催化技术被认为是当今最具发展前景的新技术之一。光催化技术用于水体消毒过程的原理是，利用光子诱导产生的强氧化性空穴或与水反应生成的羟基自由基分解破坏菌类等微生物的细胞壁或细胞膜结构，使细胞质流出，流出的细胞质以及遗传物质经光催化作用后也都被氧化分解，最终导致微生物的死亡。运用光催化技术对水体进行消毒的优势在于，光催化氧化技术环境友好，无二次污染，能够氧化分解绝大多数污染物。现有的水消毒处理装置，智能化程度低，结构复杂，安装起来费时费力，并且无法实现自动供水的功能;因此需要对此进行改进。
实用新型内容
本实用新型的目的在于在此提供一种具备光伏发电控制的光催化水处理消毒设备;利用光催化氧化技术消毒原理，抑制紫外线消毒工艺出水中微生物的复活现象，并能够去除水体中的有机污染物;本实用新型采用光伏发电进行控制，投资成本降低，达到节能的目的;系统运行更稳定，各项指标达到规定要求;并且本实用新型具有自动化程度高，供水工况稳定等优点。
本实用新型是这样实现的，构造一种具备光伏发电控制的光催化水处理消毒设备，其特征在于：包括集水池、进水泵、液体流量计、光催化水处理消毒器、控制阀、流量调节阀A、流量调节阀B、光伏板、逆变器、光伏蓄电池;集水池与进水泵通过管道连通，进水泵与液体流量计连通;光催化水处理消毒器具有光催化水处理消毒器进水口和光催化水处理消毒器出水口;液体流量计连通光催化水处理消毒器进水口，集水池上部进水口处设置有过滤网;所述进水泵连接有一个逆变器，在逆变器连接有光伏蓄电池，所述的光伏蓄电池电连接有光伏板;
所述光伏板位于跟日装置上，所述跟日装置包括底座、电机轴齿轮、转动轴A、方位角调整步进电机、传动齿轮、支承圆筒、三角架、小齿轮、转动轴B、高度角度调整电机、转动轴C、半圆齿轮、立柱、电池板安装体、轴承A、轴承B;由方位角调整步进电机、传动齿轮、支承圆筒、转动轴A、电机轴齿轮组成方位角调整机构;其中，方位角调整电机的输出轴上设置电机轴齿轮，传动齿轮设置在转动轴A上，并且电机轴齿轮与传动齿轮啮合;转动轴A的顶部与支承圆筒连接，转动轴A的下端伸出支承圆筒后支撑在底座上，并在连接处设置有轴承B;由高度角度调整电机、转动轴B、小齿轮、半圆齿轮、三角架、电池板安装体、立柱组成高度角度调整及承载机构;三角架、电池板安装体、立柱组成光伏板的支撑系统;三角架固定在支承圆筒上，半圆齿轮设置在电池板安装体的下侧面;电池板安装体上带有转动轴C，并通过转动轴C置于立柱上，立柱中设有轴承A，三角架位于支承圆筒上部，转动轴B上设置小齿轮，转动轴B整体位于三角架上，转动轴B与高度角度调整电机连接，小齿轮与半圆齿轮啮合;光伏板安装在电池板安装体上并随电池板安装体转动。
本实用新型的优点在于：本实用新型所述的具备光伏发电控制的光催化水处理消毒设备;利用光催化氧化技术消毒原理，抑制紫外线消毒工艺出水中微生物的复活现象，并能够去除水体中的有机污染物;本实用新型采用光伏发电进行控制，投资成本降低，达到节能的目的;系统运行更稳定，各项指标达到规定要求;并且本实用新型具有自动化程度高，供水工况稳定等优点。利用光催化技术彻底杀死水体中微生物，其抑制紫外线消毒工艺出水中微生物复活现象，并能够降解水体中的有机污染物。这种光催化水处理消毒工艺具有潜在的实际应用价值，并对探索光催化在水处理消毒领域的实际应用途径具有指导意义。实施时通过自动控制系统对各进水泵进行控制，在安装后可实现无人值守和自动供水功能，从而适用于广大农村、城镇地区。
