申请日2015.11.26
公开(公告)日2016.04.06
IPC分类号C02F9/04; C02F1/52
摘要
本实用新型提供一种高速沉淀的水处理系统，包括中和池、混合剂添加装置、污泥池、pH调节剂添加装置、絮凝池、絮凝剂添加装置、高速沉淀池、脱水处理池、原水池、污泥返送池、回流泵、抽泥泵、推流器，所述原水池、中和池、污泥池、絮凝池、高速沉淀池、脱水处理池通过水流管道依次连接，高速沉淀池底部通过污泥回流管道连接污泥返送池，回流泵设置在污泥回流管道上，污泥返送池用于将污泥处理重新利用，抽泥泵一端连接高速沉淀池，抽泥泵另一端连接脱水处理池，将混凝、沉淀、浓缩一体式设计，不但节省了占地面积，而且使得各功能荡漾联系更加紧密，提高了沉淀和浓缩的效果。
权利要求书
1.一种高速沉淀的水处理系统，包括中和池(1)、混合剂添加装置(11)、污泥池(2)、pH调节剂添加装置(21)、絮凝池(3)、絮凝剂添加装置(31)、高速沉淀池(4)、脱水处理池(5)、原水池(6)、污泥返送池(7)、回流泵(8)、抽泥泵(9)、推流器(10)，其特征在于：所述原水池(6)、中和池(1)、污泥池(2)、絮凝池(3)、高速沉淀池(4)、脱水处理池(5)通过水流管道依次连接，高速沉淀池(4)底部通过污泥回流管道连接污泥返送池(7)，回流泵(8)设置在污泥回流管道上，高速沉淀池(4)底端通过污泥管道连接脱水处理池(5)，抽泥泵(9)设置在污泥管道上。
2.根据权利要求1所述的一种高速沉淀的水处理系统，其特征在于：所述中和池(1)的上方设置有混合剂添加装置(11)。
3.根据权利要求1所述的一种高速沉淀的水处理系统，其特征在于：所述污泥池(2)的上方设置有pH调节剂添加装置(21)。
4.根据权利要求1所述的一种高速沉淀的水处理系统，其特征在于：所述絮凝池(3)的上方设置有絮凝剂添加装置(31)。
5.根据权利要求1所述的一种高速沉淀的水处理系统，其特征在于：所述中和池(1)、污泥池(2)、絮凝池(3)的池内均设置由推流器(10)。
6.根据权利要求1所述的一种高速沉淀的水处理系统，其特征在于：所述高速沉淀池(4)是由沉淀区(41)和浓缩区(42)组成，所述沉淀区(41)和浓缩区(42)都设置在高速沉淀池(4)内，且沉淀区(41)设置在浓缩区(42)的上方。
说明书
一种高速沉淀的水处理系统
技术领域
本实用新型属于环保行业水处理领域，尤其涉及一种高速沉淀的水处理系统。
背景技术
随着人类生活不断提高水体富营养化氨氮、磷等营养盐问题和国家环保局对污水排放标准一步步提高，沿用了许多年传统的“一级处理”及“二级处理”水处理工艺技术和设备，已经难以适应当今的高浊度和高浓度污水的处理要求，而且处理工艺流程长，系统庞大，而且还散发大量臭气。
传统的水处理工艺一般都将沉淀池与浓缩池分建为两个独立的池体，当沉淀池中的沉淀污泥通过污泥泵的抽吸或者通过污泥自身重力作用输送到浓缩池时，会影响沉淀池和浓缩池已有污泥的浓缩效果。
发明内容
为了解决上述问题，本实用新型提供一种高速沉淀的水处理系统，将混凝、沉淀、浓缩一体式设计，不但节省了占地面积，而且使得各功能联系更加紧密，提高了沉淀和浓缩的效果。
本实用新型一种高速沉淀的水处理系统是通过以下技术方案来实现的：

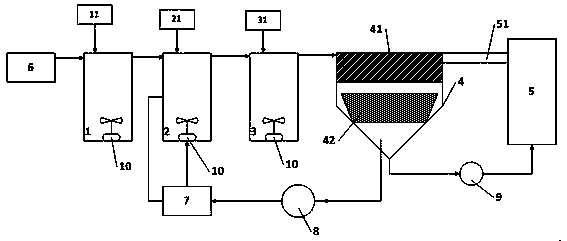

一种高速沉淀的水处理系统，包括中和池(1)、混合剂添加装置(11)、污泥池(2)、pH调节剂添加装置(21)、絮凝池(3)、絮凝剂添加装置(31)、高速沉淀池(4)、脱水处理池(5)、原水池(6)、污泥返送池(7)、回流泵(8)、抽泥泵(9)、推流器(10)，其特征在于：所述原水池(6)、中和池(1)、污泥池(2)、絮凝池(3)、高速沉淀池(4)、脱水处理池(5)通过水流管道依次连接，高速沉淀池(4)底部通过污泥回流管道连接污泥返送池(7)，回流泵(8)设置在污泥回流管道上，高速沉淀池(4)底端通过污泥管道连接脱水处理池(5)，抽泥泵(9)设置在污泥管道上。
为了使原水发生脱稳反应，需要添加脱稳混合剂，所述中和池(1)的上方设置有混合剂添加装置(11)。
为了保证后续的絮凝效果，在回流污泥同时添加一些pH调节剂调节液体的pH值，所述污泥池(2)的上方设置有pH调节剂添加装置(21)。
保证液体可以形成絮体，需要添加一些絮凝剂，所述絮凝池(3)的上方设置有絮凝剂添加装置(31)。
使添加的各种剂可以完全融合，所述中和池(1)、污泥池(2)、絮凝池(3)的池内均设置由推流器(10)。
所述高速沉淀池(4)是由沉淀区(41)和浓缩区(42)组成，所述沉淀区(41)和浓缩区(42)都设置在高速沉淀池(4)内，且沉淀区(41)设置在浓缩区(42)的上方。
本实用新型具有的有益效果：本实用新型将粒子粗大化后进行高速沉淀，提高污泥脱水性、减少脱水时间，通过污泥回流，使得絮凝阶段的矾花颗粒变得更大、更密实，而提高了絮体的下沉速度，具有结构紧凑，处理效率高，适用于给水、污(废)水和雨水等的处理。
