申请日2015.11.26
公开(公告)日2016.04.06
IPC分类号E03C1/12; E03C1/122
摘要
本实用新型涉及废水回水利用领域，具体的说是一种淋浴间废水循环利用装置，包括储水箱、进水管、溢流管、导水管，特征在于储水箱经进水管与卫生间淋浴室和洗脸池的排水管相连接，储水箱上端部经溢流管与下水管道相连通，储水箱经导水管与马桶的水箱相连通，导水管上设有水泵，储水箱顶板一端经合页与侧板铰接，顶板另一端设有锁扣，水箱内设有过滤柱，过滤柱经定位卡扣与储水箱相固定，过滤柱上端面设有导水管进水口，导水管上设有水泵，废液排出管一端与储水箱沉淀部相连接，废液排出管另一端与下水道相连接，具有使用方便、废水利用率高等优点。
权利要求书
1.一种淋浴间废水循环利用装置，包括储水箱、进水管、溢流管、导水管，特征在于储水箱经进水管与卫生间淋浴室和洗脸池的排水管相连接，储水箱上端部经溢流管与下水管道相连通，储水箱经导水管与马桶的水箱相连通，导水管上设有水泵，储水箱顶板一端经合页与侧板铰接，顶板另一端设有锁扣，水箱内设有过滤柱，过滤柱经定位卡扣与储水箱相固定，过滤柱上端面设有导水管进水口，导水管上设有水泵，废液排出管一端与储水箱沉淀部相连接，废液排出管另一端与下水道相连接。
2.根据权利要求1所述的一种淋浴间废水循环利用装置，其特征在于储水箱下端部设有废液排出口，储水箱经废液排出口与废液排出管一端相连通，废液排出管另一端与相连接下水道相连接。
3.根据权利要求2所述的一种淋浴间废水循环利用装置，其特征在于废液排出管上设有定时开关。
4.根据权利要求1所述的一种淋浴间废水循环利用装置，其特征在于导水管上设有分导水管，分导水管一端与导水管相连通，分导水管另一端与自来水管相连通，分导水管上设有控制开关。
5.根据权利要求1所述的一种淋浴间废水循环利用装置，其特征在于马桶水箱内设置有水压传感器，水压传感器分别与和控制开关相连接。
6.根据权利要求1所述的一种淋浴间废水循环利用装置，其特征在于设有废液排出控制系统，废液排出控制系统包括定时开关、水泵、控制开关、MCU、水压传感器，定时开关和水压传感器经输入导线与MCU相连接，MCU经输出导线与水泵和控制开关相连接。
说明书
淋浴间废水循环利用装置
技术领域
本实用新型涉及废水回水利用领域，具体的说是一种使用方便、废水利用率高的淋浴间废水循环利用装置。
背景技术
卫浴设施是一个家庭中必不可少的用品，对于大多数家庭来说，洗浴设施与卫生洁具置于一室，随着人们生活水平的不断提高，大部分家庭的卫生间中都会安装淋浴设置，淋浴设施虽然使用起来非常方便，但是用水量却非常的大，很容易造成水资源的浪费。水资源是发展国民经济不可缺少的重要自然资源，在世界许多地方，对水的需求已经超过水资源所能负荷的程度，同时有许多地区也濒临水资源利用之不平衡。洗脸、洗手、冲凉用水作为卫生间内主要用水形式，虽然在日常生活中不可缺少，但是由于这些用水异味、杂质都较少，可以作用水资源回收再利用的重要形式。
发明内容
为了克服现有技术中的不足，本实用新型旨在提供一种使用方便、废水利用率高的淋浴间废水循环利用装置。
为了达到上述目的，本实用新型提供了以下技术方案：

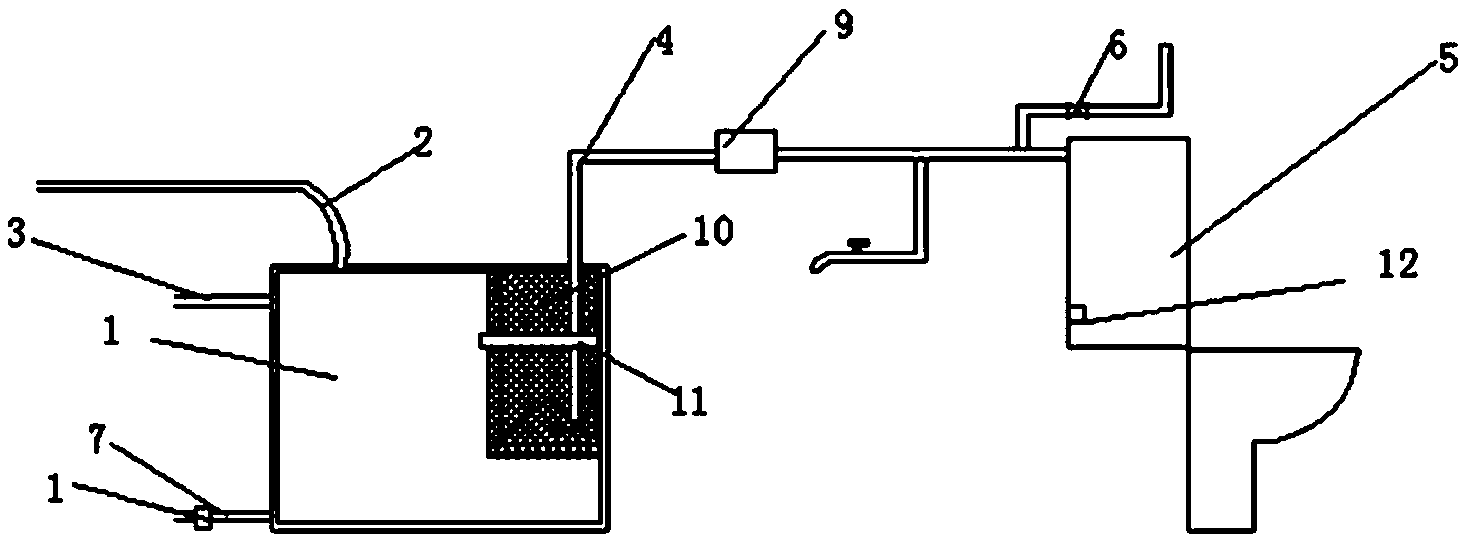

一种淋浴间废水循环利用装置，包括储水箱、进水管、溢流管、导水管，特征在于储水箱经进水管与卫生间淋浴室和洗脸池的排水管相连接，储水箱上端部经溢流管与下水管道相连通，储水箱经导水管与马桶的水箱相连通，导水管上设有水泵，储水箱顶板一端经合页与侧板铰接，顶板另一端设有锁扣，水箱内设有过滤柱，过滤柱经定位卡扣与储水箱相固定，过滤柱上端面设有导水管进水口，导水管上设有水泵，废液排出管一端与储水箱沉淀部相连接，废液排出管另一端与下水道相连接。
本实用新型所述储水箱下端部设有废液排出口，储水箱经废液排出口与废液排出管一端相连通，废液排出管另一端与相连接下水道相连接，以便于储水箱内长时间的沉淀排出。
本实用新型所述废液排出管上设有定时开关，可固定对放置时间过久的废液进行排出。
本实用新型所述导水管上设有分导水管，分导水管一端与导水管相连通，分导水管另一端与自来水管相连通，分导水管上设有控制开关，可以防止在储水箱内没有水的情况下马桶仍然能够正常使用。
本实用新型所述马桶水箱内设置有水压传感器，水压传感器分别与和控制开关相连接。
本实用新型设有废液排出控制系统，废液排出控制系统包括定时开关、水泵、控制开关、MCU、水压传感器，定时开关和水压传感器经输入导线与MCU相连接，MCU经输出导线与水泵和控制开关相连接，以增加整个废水循环利用装置的智能性。
与现有技术相比，本实用新型在储水箱中加入了方便拆卸的过滤柱，当过滤柱的过滤孔被堵塞时可以轻易的进行拆除并进行清理，同时，本实用新型增加了控制系统，使整个装置更加智能化，本实用新型具有使用方便、废水利用率高等优点。
