申请日2015.12.07
公开(公告)日2016.06.08
IPC分类号E03C1/12
摘要
本实用新型公开了一种家庭生活废水回收利用装置，包括沉定池、手摇抽水泵和高位水箱，沉定池顶端连接有集水总管，沉淀池通过集水总管连接有洗菜池和洗漱池，集水总管另一端设有水龙头，洗菜池下水管上设有过滤箱，过滤箱内设有倾斜的一级滤网，沉淀池内安装有二级过滤网和三级过滤网，手摇抽水泵的连接在沉淀池的侧壁下端与高位水箱之间，高位水箱同时还连接自来水管，高位水箱安装在座便器冲水箱的上方，沉淀池侧壁上端设有与座便器相连的溢水管。本实用新型装置结构简单，易于安装操作，对生活中产生的废水有效的进行二次利用，并通过人力的方式进行随时的利用，不仅节电节水，而且防止了断电断水时，座便器可以继续使用。

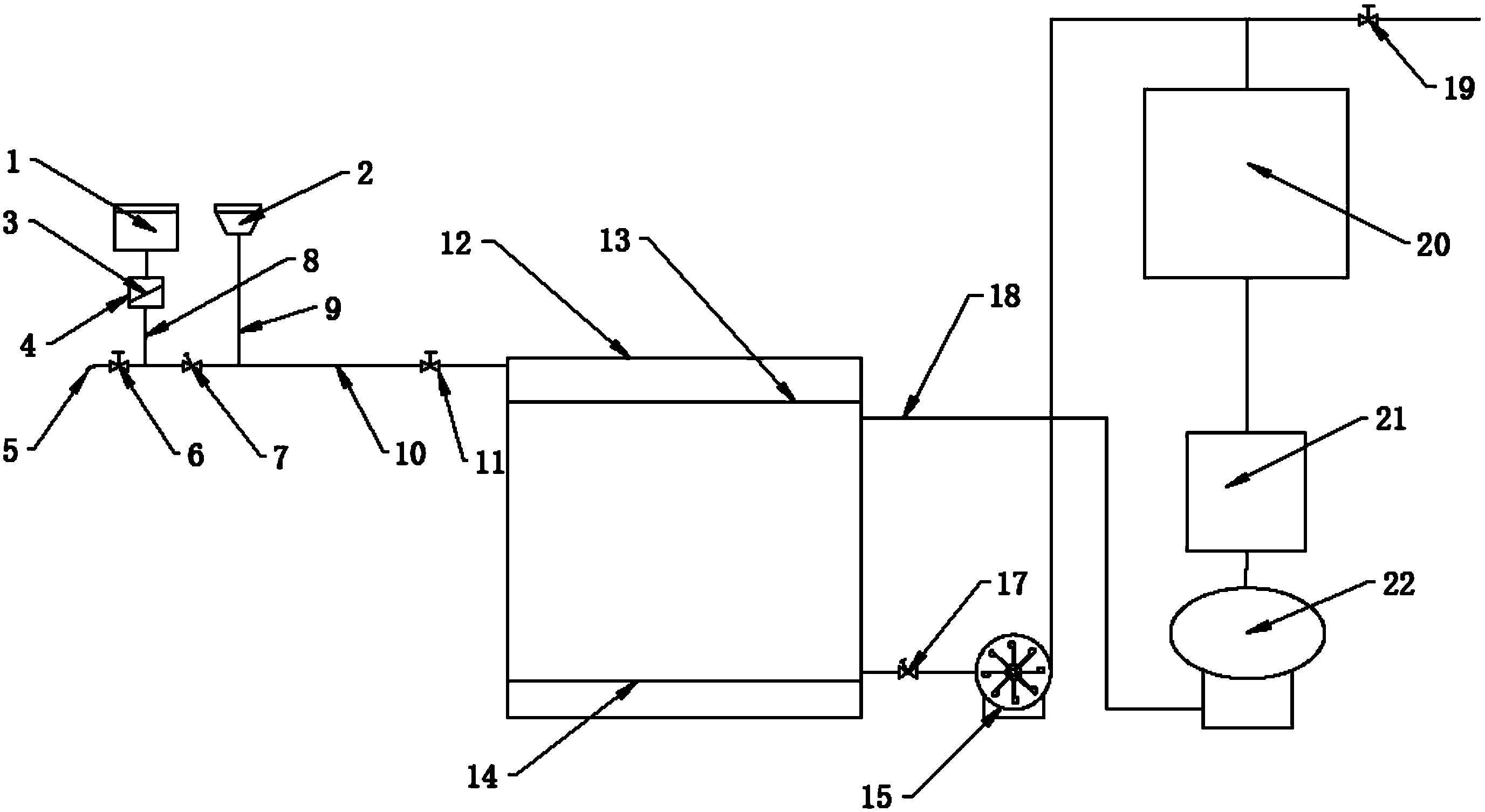

摘要附图
权利要求书
1.一种家庭生活废水回收利用装置，包括沉定池(12)、手摇抽水泵(15)和高位水箱(20)，所述沉定池(12)顶端连接有集水总管(10)，沉淀池(12)通过集水总管)10)连接有洗菜池(1)和洗漱池(2)，洗菜池(1)通过洗菜池下水管(8)连接集水总管(10)，洗漱池(2)通过洗漱池下水管(9)连接集水总管(10)，洗菜池下水管(8)和洗漱池下水管(9)之间的集水总管(10)上设有单向阀(7)，所述集水总管(10)另一端设有带接水阀(6)的水龙头(5)，靠近沉淀池(12)的集水总管(10)上设有集水总阀(10)，其特征在于，所述洗菜池下水管(8)上设有过滤箱(3)，过滤箱(3)内设有一级滤网(4)，所述沉淀池(12)内的上部安装有二级过滤网(13)，沉淀池(12)内的下部安装有三级过滤网(14)，所述手摇抽水泵(15)的进水口通过带有送水单向阀(17)的管道连接在沉淀池(12)的侧壁下端，手摇抽水泵(15)的出水口与高位水箱(20)连接，高位水箱(20)同时还连接带自来水阀(19)的自来水管，高位水箱(20)安装在座便器冲水箱(21)的上方，所述沉淀池(12)侧壁上端设有与座便器(22)相连的溢水管18。
2.根据权利要求1所述的家庭生活废水回收利用装置，其特征在于，所述过滤箱(3)内的一级过滤网(4)与水平方向的夹角为0～60°，所述二级过滤网(13)和三级过滤网(14)均水平安装。
3.根据权利要求1或2所述的家庭生活废水回收利用装置，其特征在于，所述一级过滤网(4)、三极过滤网(14)、二级过滤网(13)的孔径依次减小。
4.根据权利要求1所述的家庭生活废水回收利用装置，其特征在于，所述溢水管(18)位于二级过滤网(13)的下方，所述送水单向阀(17)的进水口位于三级过滤网(14)的上方。
5.根据权利要求1所述的家庭生活废水回收利用装置，其特征在于，所述手摇抽水泵(15)的中心轴上设有摇把(16)。
说明书
一种家庭生活废水回收利用装置
技术领域
本实用新型涉及废水回收利用技术领域，具体是一种利用家庭生活中洗菜、洗漱时产生的废水回收利用装置。
背景技术
我国是一个水资源医乏的国家，许多地方存在大量的浪费水资源现象，因此节约用水依然非常必要。日常生活中的废水，如厨房间的洗菜池、卫生间内的洗脸水都被白白地排放了，没有被二次利用，洗菜、洗脸所产生的废水还是很干净的，用来冲刷座便器非常适合，不仅可以节约用水，还可以减少生活开支。目前存在很多废水回收利用设备，但在回收利用过程中都要消耗许多电能等能源，仍然增加生活开支。
实用新型内容
本实用新型的目的在于提供一种节电节水、减少生活开支的对家庭生活废水回收利用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种家庭生活废水回收利用装置，包括沉定池、手摇抽水泵和高位水箱，所述沉定池顶端连接有集水总管，沉淀池通过集水总管连接有洗菜池和洗漱池，洗菜池通过洗菜池下水管连接集水总管，洗漱池通过洗漱池下水管连接集水总管，洗菜池下水管和洗漱池下水管之间的集水总管上设有单向阀，所述集水总管另一端设有带接水阀的水龙头，靠近沉淀池的集水总管上设有集水总阀，所述洗菜池下水管上设有过滤箱，过滤箱内设有一级滤网，所述沉淀池内的上部安装有二级过滤网，沉淀池内的下部安装有三级过滤网，所述手摇抽水泵的进水口通过带有送水单向阀的管道连接在沉淀池的侧壁下端，手摇抽水泵的出水口与高位水箱连接，高位水箱同时还连接带自来水阀的自来水管，高位水箱安装在座便器冲水箱的上方，所述沉淀池侧壁上端设有与座便器相连的溢水管。
作为本实用新型进一步的方案：所述过滤箱内的一级过滤网与水平方向的夹角为0～60°，所述二级过滤网和三级过滤网均水平安装。
作为本实用新型进一步的方案：所述一级过滤网、三极过滤网、二级过滤网的孔径依次减小。
作为本实用新型进一步的方案：所述溢水管位于二级过滤网的下方，所述送水单向阀的进水口位于三级过滤网的上方。
作为本实用新型再进一步的方案：所述手摇抽水泵的中心轴上设有摇把。
与现有技术相比，本实用新型的有益效果是：装置结构简单，易于安装操作，对生活中产生的废水有效的进行二次利用，并通过人力的方式进行随时的利用，不仅节电节水，而且防止了断电断水时，座便器可以继续使用。
