申请日2015.12.07
公开(公告)日2016.06.08
IPC分类号C02F3/32
摘要
本实用新型属于废水处理领域，提供一种用微藻处理畜禽粪便水溶肥生产废水的系统，包括多用途曝气单元、微藻培养单元和微藻过滤单元;多用途曝气单元包括气体混合室与微纳米气泡机，气体混合室连接于微纳米气泡机;微藻培养单元包括微藻光生物反应器与中空纤维滤膜。本实用新型集废水预处理、混合气体曝气、培养液消毒、生物量生产、回收以及水资源循环利用等多功能于一体，不仅实现了微藻对碳源的高效利用，还降低了废水中污染物含量，实现了污水中营养物质的回收;另外，微藻过滤系统不仅能够实现藻体的截留与回收，还能产生大量的净化水用于废水预处理，实现了水资源的节约与循环利用。

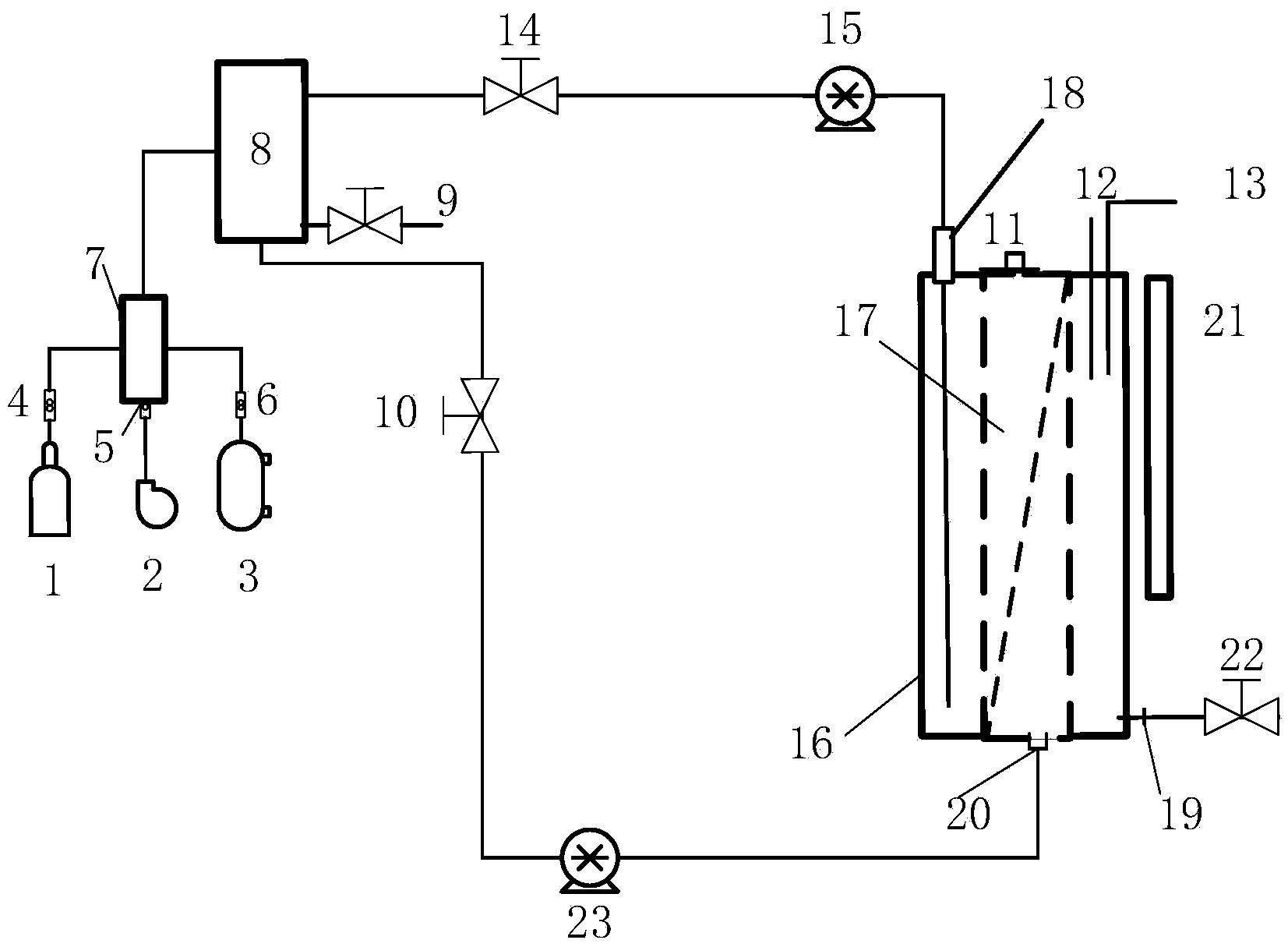

摘要附图
权利要求书
1.一种用微藻处理畜禽粪便水溶肥生产废水的系统，其特征在于，包括多用途曝气单元、微藻培养单元和微藻过滤单元;
所述多用途曝气单元包括气体混合室、微纳米气泡机，所述气体混合室的气体入口连接有CO2气体管路、空气管路、臭氧管路，所述气体混合室连接于所述微纳米气泡机，所述微纳米气泡机底部设置畜禽粪便水溶肥生产废水的进水口，微纳米气泡机连接所述微藻培养单元;
所述微藻培养单元包括连接于所述微纳米气泡机的微藻光生物反应器，所述微藻光生物反应器内放置有微藻过滤单元，所述微藻过滤单元为外压式中空纤维膜组件，所述外压式中空纤维膜组件的出水口位于微藻光生物反应器底部，外压式中空纤维膜组件的出水口通过管道连接微纳米气泡机。
2.根据权利要求1所述的系统，其特征在于，所述CO2气体管路、空气管路、臭氧管路上均设置有流量计。
3.根据权利要求1所述的系统，其特征在于，所述气体混合室通过CO2气体管路连接有CO2气瓶，通过空气管路连接空气压缩机、通过臭氧管路连接臭氧发生器。
4.根据权利要求1所述的系统，其特征在于，所述微藻光生物反应器上设置有pH自动控制器，微藻光生物反应器顶部开有出气口。
5.根据权利要求1～4任一所述的系统，其特征在于，所述微藻光生物反应器外部设置有LED灯。
6.根据权利要求1～4任一所述的系统，其特征在于，所述微藻光生物反应器为有机玻璃材质;微藻光生物反应器距离底部1/50～1/10高度处设置藻液出口。
7.根据权利要求1～4任一所述的系统，其特征在于，所述微藻光生物反应器顶部设置有反冲洗水进口。
说明书
一种用微藻处理畜禽粪便水溶肥生产废水的系统
技术领域
本实用新型属于废水处理领域，具体涉及一种利用微生物进行废水处理的设备。
背景技术
畜禽沼液是养殖场粪污经厌氧发酵后的残留液，属于高浓度的有机废水，其中含有铵盐、钾盐、磷酸盐等可溶性物质。沼液中的N、P、K等营养元素及Mg、S、Si、Na、Fe、Zn、Cu、Mg等微量元素。使得沼液可做为有机肥料施放在土地中以创造更多的经济价值。在国外产出的沼液通常通过所配套的土地进行消纳，但由于国内过多过为集中的沼液产出，使得沼气生产商没有足够的土地来进行消纳。大量的沼液若不经过处置，不仅是资源的浪费，也会对土壤、水体等环境造成巨大的压力。
现今，利用膜滤系统处理沼液已经得到了很多关注和应用，沼液经膜滤浓缩，形成浓缩液和清液。其中浓缩液经处理后可生产水溶肥，而大量畜禽粪便发酵沼液的清液成为废液，这部分废液尚没有有效的处置方法。
微藻作为光合自养型生物一直以来以其高的光合效率、较快的繁殖速度受到广泛关注。在微藻的生长过程中，依赖其较高的光合效率，吸收空气中的CO2，将其作为合成自身细胞物质的碳源，达到固定空气中CO2的目的。有些微藻还能够利用水中的有机碳源进行兼性生长，同时吸收水体有的含N、P化合物，从而实现了水体中的有机物的降解。微藻在其光合作用过程中会产生很多具有高附加值的代谢产物，如色素、不饱和脂肪酸、蛋白质、维生素、多糖、生长因子等。这些产物使得微藻在很多方面都具有很高的利用价值。
因此，提出一种能利用水溶肥生产的废液来培养微藻的系统有较高的实用价值。
实用新型内容
针对本领域的不足之处，本实用新型的目的是提出一种用微藻处理畜禽粪便水溶肥生产废水的系统。
实现本实用新型目的技术方案为：
一种用微藻处理畜禽粪便水溶肥生产废水的系统，包括多用途曝气单元、微藻培养单元和微藻过滤单元;
所述多用途曝气单元包括气体混合室、微纳米气泡机，所述气体混合室的气体入口连接有CO2气体管路、空气管路、臭氧管路，所述气体混合室连接于所述微纳米气泡机，所述微纳米气泡机底部设置畜禽粪便水溶肥生产废水的进水口，微纳米气泡机连接所述微藻培养单元;
所述微藻培养单元包括连接于所述微纳米气泡机的微藻光生物反应器，所述微藻光生物反应器内放置有微藻过滤单元，所述微藻过滤单元为外压式中空纤维膜组件，所述外压式中空纤维膜组件的出水口位于微藻光生物反应器底部，外压式中空纤维膜组件的出水口通过管道连接微纳米气泡机。
优选地，所述CO2气体管路、空气管路、臭氧管路上均设置有流量计。
其中，所述气体混合室通过CO2气体管路连接有CO2气瓶，通过空气管路连接空气压缩机、通过臭氧管路连接臭氧发生器。
其中，所述微藻光生物反应器上设置有pH自动控制器，微藻光生物反应器顶部开有出气口。
其中，所述外压式中空纤维膜组件的主体浸没在光生物反应器内。
其中，所述微藻光生物反应器外部设置有LED灯。
其中，所述微藻光生物反应器为有机玻璃材质;微藻光生物反应器距离底部1/50～1/10高度处设置藻液出口。
进一步地，所述微藻光生物反应器顶部设置有反冲洗水进口。
本实用新型的有益效果在于：
本实用新型提提供了一种高效，便捷，具有多种用途的微藻废水培养系统。该系统集CO2曝气、培养液消毒、废水预处理、高价值生物量生产以及废水循环利用等功能于一身。其中，通过微纳米气泡机的剪切作用，可以将微藻培养需要的碳源包含在微米、纳米级气泡中，提高微藻对其吸收利用效率;该系统还可利用微米、纳米级别的含臭氧气体对培养液进行杀毒，减弱了微藻培养过程中受细菌感染的机率，可以获得更高的微藻产量。通过在光生物反应器内设置膜组件，实现了微藻的收集与净化水的生产，使得产生的净化水回用于稀释废水至微藻适宜生长的范围内，从而达到了废水预处理的效果，节约了水资源。另外，本系统依靠微藻的光合自养生长，可以去除废水中剩余的N、P元素，使畜禽粪便水溶肥生产废水中的营养元素得到回收利用。产出的微藻含有多种高附加值产物，如色素、不饱和脂肪酸、蛋白质、维生素、多糖、生长因子等，可以作为医药、化工等领域产品的原料之用，具有较高的经济价值。
