申请日2015.11.17
公开(公告)日2016.03.02
IPC分类号C02F9/14
摘要
本发明公开一种二段卧式一体化污水处理装置，其特征包括格栅、厌氧池、过水通道、好氧池、循环通道、快速沉淀回流池、集水槽、袋式过滤装置、清水池、水泵，来水经过格栅预处理后,与部分来自好氧池的水混合,随后进入厌氧池进行生物脱氮、释磷处理，流入好氧池除去水中有机物进行生物硝化、吸磷，经好氧池处理后的水分两部分，一部分与格栅预处理后的水混合重新循环，另一部分经循环通道进入快速沉淀回流池，快速沉淀回流池对来水进行泥水分离，澄清水经集水槽汇集流入袋式过滤装置，袋式过滤装置去除水中悬浮物流出清水，清水汇集于清水池中经水泵泵出。本发明设计巧妙、实用性强，适合缺乏污水处理实施的农村使用。
权利要求书
1.一种二段卧式一体化污水处理装置，其特征包括格栅、厌氧池、过水通道、好氧池、循环通道、快速沉淀回流池、集水槽、袋式过滤装置、清水池、水泵，来水经过格栅预处理后,与部分来自好氧池的水混合,随后进入厌氧池进行生物脱氮、释磷处理，流入好氧池除去水中有机物进行生物硝化、吸磷，经好氧池处理后的水分两部分，一部分与格栅预处理后的水混合重新循环，另一部分经循环通道进入快速沉淀回流池，快速沉淀回流池对来水进行泥水分离，澄清水经集水槽汇集流入袋式过滤装置，袋式过滤装置去除水中悬浮物流出清水，清水汇集于清水池中经水泵泵出。
2.根据权利要求1所述的一种二段卧式一体化污水处理装置，其特征在于所述格栅共有两层，外层格栅为正方形孔格栅，内层格栅为菱形孔格栅，两种格栅均进行热镀锌工艺处理。
3.根据权利要求1所述的一种二段卧式一体化污水处理装置，其特征在于所述厌氧池中放置高效复合生物填料与拦护格网，其中高效复合生物填料堆积密度不小于80g/cm3，拦护格网最大网孔直径不超过5mm。
4.根据权利要求1所述的一种二段卧式一体化污水处理装置，其特征在于所述好氧池中安置曝气装置与高效复合生物填料，其中曝气装置呈田字形安装在好氧池底部，高效复合生物填料堆叠层数不小于九层。
5.根据权利要求1所述的一种二段卧式一体化污水处理装置，其特征在于所述袋式过滤装置为两袋袋式过滤装置，单袋最大流量为900m3/h。
说明书

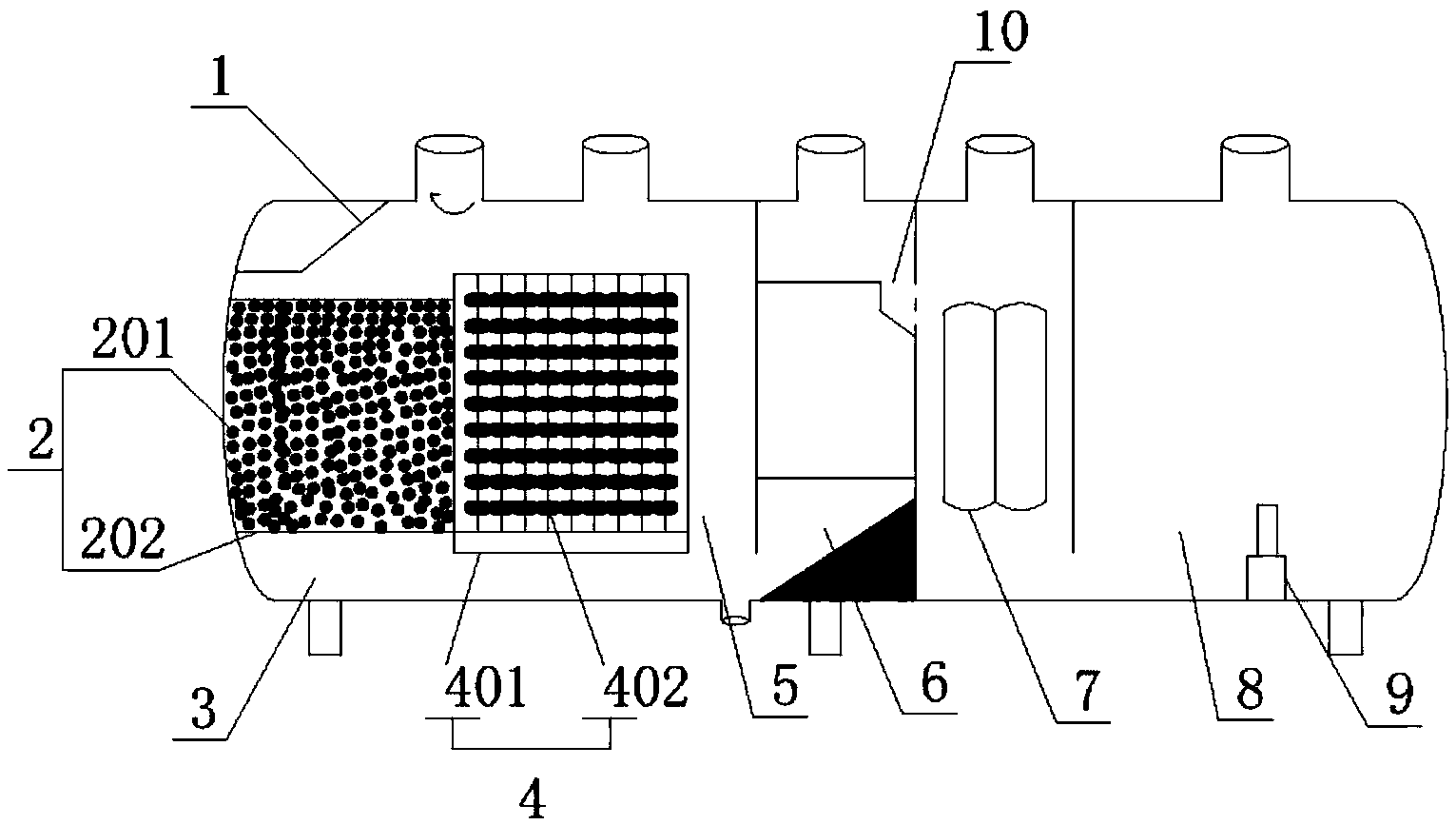

一种二段卧式一体化污水处理装置
技术领域
本发明涉及污水处理装置领域，具体属于一种二段卧式一体化污水处理装置。
背景技术
据2013年中国统计年鉴的数据，2006年到2013年，全国设市城市污水处理率从 55.7%上升至99.1%，目前已接近饱和状态;县城污水处理率从13.6%上升至82.6%，污水处理率亦有明显提升，除个别城镇污水拾遗补缺及提标改造外，唯一的短板就是农村市场。数据显示，2012年中国农村污水处理率仅为7.0%，仅有北京、上海、天津等少数发达省市的农村污水处理取得一定成果。其中，北京、上海的农村污水处理率超过40%，但其他大部分省份还未全面铺开，只是在部分村镇进行了试点或示范工程。
随着《水污染防治行动计划》的实施，政府将农村水处理市场列为重点项目之一。不论是市场规模还是政策导向，农村水处理行业空前有力。结合中国农村的实际情况，未来农村污水处理的技术路线应具备以下几个特点：1、分散式就地处理;2、充分利用各单一工艺技术的优点，形成组合优势技术;3、一次性投资小;4、运行费用低;5、运行时出水水质稳定; 6、能实现自动化运行。7、设施设备及专有技术产品要求寿命长，尽量少发生或不发生二次投资费用。
发明内容
本发明提供一种二段卧式一体化污水处理装置，满足技术背景中农村污水处理的特点要求。
为实现上述目的本发明采用的技术方案如下：
一种二段卧式一体化污水处理装置，其特征包括格栅、厌氧池、过水通道、好氧池、循环通道、快速沉淀回流池、集水槽、袋式过滤装置、清水池、水泵，来水经过格栅预处理后, 与部分来自好氧池的水混合,随后进入厌氧池进行生物脱氮、释磷处理，流入好氧池除去水中有机物进行生物硝化、吸磷，经好氧池处理后的水分两部分，一部分与格栅预处理后的水混合重新循环，另一部分经循环通道进入快速沉淀回流池，快速沉淀回流池对来水进行泥水分离，澄清水经集水槽汇集流入袋式过滤装置，袋式过滤装置去除水中悬浮物流出清水，清水汇集于清水池中经水泵泵出。
所述格栅共有两层，外层格栅为正方形孔格栅，内层格栅为菱形孔格栅，两种格栅均进行热镀锌工艺处理。
所述厌氧池中放置高效复合生物填料与拦护格网，其中高效复合生物填料堆积密度不小于80g/cm3，拦护格网最大网孔直径不超过5mm。
所述好氧池中安置曝气装置与高效复合生物填料，其中曝气装置呈田字形安装在好氧池底部，高效复合生物填料堆叠层数不小于九层。
所述袋式过滤装置为两袋袋式过滤装置，单袋最大流量为900m3/h。
与已有技术相比，本发明的有益效果如下：
将生物系统、沉淀系统和过滤系统融合在同一污水处理装置内，按照流体特性，对污水处理装置结构进行优化，实现了污水处理系统的高度集约，节省了占地面积;利用曝气充氧过程产生的水体密度差来实现水体的循环，省去了传统工艺中的内回流，节省一次性投资，降低运行费用;采用袋式过滤技术，有效保障出水水质;本发明使用寿命长，可实现自动化运行，减少二次投资费用，设计巧妙、实用性强，适合缺乏污水处理实施的农村使用。
