申请日2015.11.26
公开(公告)日2016.05.04
IPC分类号C02F1/00; C02F9/02
摘要
本实用新型涉及一种可调控上渗式反冲洗多级水处理系统，其特征是：包括多个过滤单元;每一过滤单元下部为漏斗区，上部由竖隔板分为下行通道和上行过滤腔;下行通道、上行过滤腔内均有滤材;漏斗区底部有排污阀门。本实用新型的有益效果在于：将每一过滤单元的向下重力沉降和向上的筛滤截留分开，沉降性杂质一开始就在下行通道向下重力沉降，大大加快了其沉降的速度。污水上行流动方，杂质和悬浮物自下而上附着，不容易堵塞，清洗时也很容易脱离落，无需翻动，不仅能简化设备和节约大量的人力投入，还最大程度上保证了过滤效果。可根据待处理水质情况和处理后的水质要求增减过滤单元的级数和选择滤料，以及.是否增加恒温、紫外光及增氧等选件。
权利要求书
1.可调控上渗式反冲洗多级水处理系统，其特征是：包括过滤单元，过滤单元下部为漏斗区，上部由竖隔板分为下行通道和上行过滤腔，下行通道上部有进水口，上行过滤腔上部有出水口;下行通道、上行过滤腔和漏斗区之间有透水承托层，下行通道、上行过滤腔内均有滤材;漏斗区底部有排污口阀门。
2.根据权利要求1所述的可调控上渗式反冲洗多级水处理系统，其特征是：采取多级过滤单元串联的方式：上一级过滤单元的出水口接下一级过滤单元的进水口。
3.根据权利要求2所述的可调控上渗式反冲洗多级水处理系统，其特征是：串联的多级过滤单元之间有高度差。
说明书
可调控上渗式反冲洗多级水处理系统
技术领域
本实用新型涉及一种水体净化系统。
背景技术
污水处理主要有物理、化学和生物处理法。水产养殖的水源或长期养殖使用后的水体中常含有杂质和有毒有害物质，为了保证养殖水质的良好稳定，节支减排，需要将水体进行净化，主要利用滤材的物理与化学作用，加上相关部位的生物无害化转化作用，去除杂质和有毒有害物质，达到净化和稳定水质的目的。
现阶段的水体净化装置大部分结构是下渗式，即水的流向是由上而下经过填料，这样的结构方式会导致许多缺点。如：
1.杂质和悬浮物一旦附着在填料上层的表面和缝隙，就马上阻断水处理的正常通道。极大影响水处理的效果。
2.正常通道阻断以后，只能使用大量净水强力冲洗和翻动填料，不仅费时费力，增加设备的投入，清洗效果还难以保证。
3.清洗频率很高，增加使用成本的同时，也降低了设备的有效使用率。
实用新型内容
本实用新型的目的是提供一种可调控上渗式反冲洗多级水处理系统以弥补现有技术的不足。
本实用新型为达到目的采用的技术方案是：可调控上渗式反冲洗多级水处理系统，其特征是：过滤单元下部为漏斗区，上部由竖隔板分为下行通道和上行过滤腔，上下两部分经有透水承托层，下行通道上部有进水口，上行过滤腔上部有出水口，同一单元的进水口高于出水口;下行通道、上行过滤腔和漏斗区之间均下行通道、上行过滤腔内均有滤材;漏斗区底部有排污口。

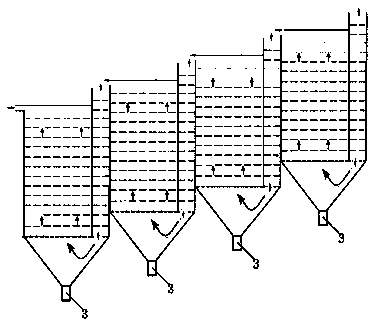

优化的：采取多级过滤单元串联的方式：上一级过滤单元的出水口接下一级过滤单元的进水口。
优化的：串联的多级过滤单元之间有高度差。
本实用新型的有益效果在于：1.过滤水流动方向为上行，杂质在重力作用下，不容易堵塞滤材的下表面，使得处理速度大大加快，也减小了清洗频率;2.清洗时，向下冲洗的净水与杂质附着方向相反，使杂质很容易脱离滤材，无需费力翻动滤材，也能节约大量的资源。
