申请日2015.12.07
公开(公告)日2016.06.15
IPC分类号B01D29/35; B01D29/94; C02F9/02
摘要
本实用新型公开了一种污水处理系统的螺旋清污装置，所述污水处理系统包括卸污池、前级处理池、固液分离机基坑和外排池，所述螺旋清污装置包括倾斜设置的螺旋格栅机，螺旋格栅机设于前级处理池中，螺旋格栅机的低端位于前级处理池池底。本实用新型作为污水处理系统的组成部分，能连续自动进行污水处理系统前级处理池的固液分离，有助于污水处理系统高效工作。

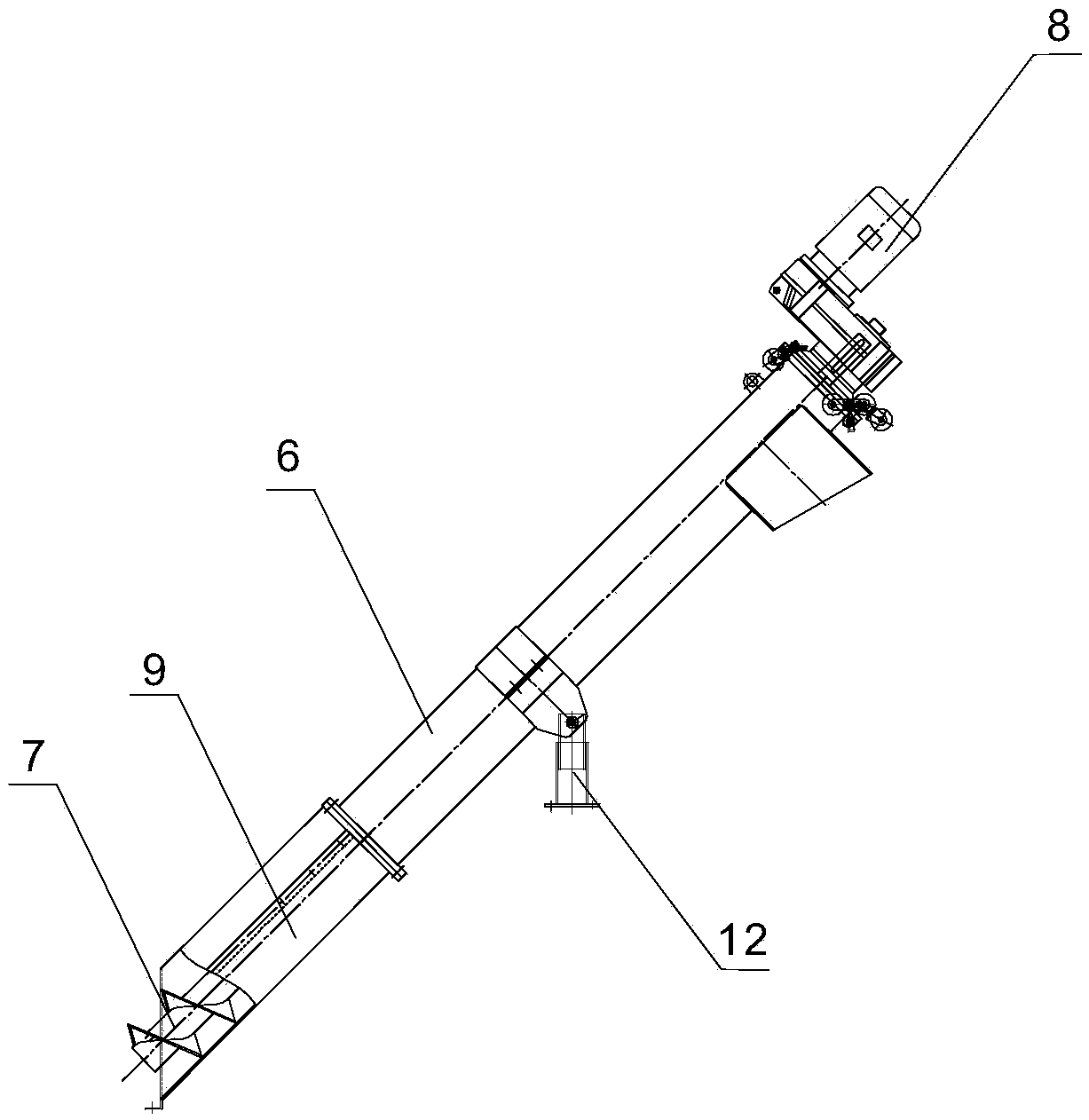

摘要附图
权利要求书
1.一种污水处理系统的螺旋清污装置，所述污水处理系统包括卸污池(1)、前级处理池(2)、固液分离机基坑(3)和外排池(4)，其特征是所述螺旋清污装置包括倾斜设置的螺旋格栅机(5)，螺旋格栅机(5)设于前级处理池(2)中，螺旋格栅机(5)的低端位于前级处理池(2)池底。
2.根据权利要求1所述的螺旋清污装置，其特征是螺旋格栅机(5)包括管体(6)、带有螺旋叶片的螺杆(7)、清污装置驱动电机(8)以及半圆筒状的清污格栅(9)，螺杆(7)穿于管体(6)内，清污格栅(9)连接于螺旋格栅机(5)的低端，清污格栅(9)内凹面与螺杆(7)的螺旋叶片外缘抵接，清污装置驱动电机(8)固设于螺旋格栅机(5)的高端，清污装置驱动电机(8)与螺杆(7)传动连接，螺杆(7)的螺旋叶片上设有毛刷。
3.根据权利要求2所述的螺旋清污装置，其特征是管体(6)上设有自动清洗水管(14)，自动清洗水管(14)与一贮水罐(13)相连。
4.根据权利要求2所述的螺旋清污装置，其特征是清污格栅(9)的网目宽度为6～10mm。
5.根据权利要求2所述的螺旋清污装置，其特征是清污装置驱动电机(8)与螺杆(7)之间为键连接。
6.根据权利要求1或2或3或4或5所述的螺旋清污装置，其特征是还包括倾斜设置的固相收集螺旋输送机(10)，固相收集螺旋输送机(10)的低端位于螺旋格栅机(5)高端的下方，固相收集螺旋输送机(10)的低端与螺旋格栅机(5)高端间连有连通管(11)。
7.根据权利要求1或2或3或4或5所述的螺旋清污装置，其特征是前级处理池(2)池口边缘设有管体支架(12)，螺旋格栅机(5)的中部固定在管体支架(12)上。
说明书
一种污水处理系统的螺旋清污装置
技术领域
本实用新型涉及一种污水处理装置，更具体地说，它涉及一种污水处理系统的螺旋清污装置。
背景技术
当前我国有相当一部分地区生活污水处理设施不够齐全，处理手段也较为落后，中小城镇尤其如此。随着我国广大地区城镇化建设的加速，愈来愈多的人口向城镇集中，如何及时有效地处理生活污水，使之无害化甚至产生再利用价值，从而保障人民群众的卫生健康及落实环境保护，成为各级政府及社会所面临的重要课题。公开号为CN201245532Y的实用新型专利于2009年5月27日公开了一种城镇公厕粪便、化粪池污泥浮渣集中处理站装置，属于城镇环境卫生部门应用的环保、环卫处理装置，包括格栅除污机、固液分离机、离心脱水机，接收池、提升泵、转式固液分离机、螺杆泵、卧式离心脱水机、粪污箱一字型布局依次前后布设，接收池前端置有格栅除污机，螺杆泵后的管道上还连通有加药管，转式固液分离机、卧式离心脱水机后均置有连接城市污水管网的管道，本装置条理清晰，功能明确，布局紧凑，占地面积小，投资省，上马快，建设周期短，见效快，工艺比较简单，处理效果好，规格规模多，既适用于大中城市，也适用于中小城市和乡镇、新农村公厕的化粪池清运集中处理运用。但该实用新型偏重于整体的布局，具体流程中各分段的技术方案并未清楚地给出。
实用新型内容
当前中小城镇的生活污水处理设施不够齐全，处理手段也较为落后，处理效率低下，难以应对大规模城镇化带来的环保压力，为解决这一问题，本实用新型提供了一种工作效率高，有助于提高生活污水处理能力的污水处理系统的螺旋清污装置。
本实用新型的技术方案是：一种污水处理系统的螺旋清污装置，所述污水处理系统包括卸污池、前级处理池、固液分离机基坑和外排池，所述螺旋清污装置包括倾斜设置的螺旋格栅机，螺旋格栅机设于前级处理池中，螺旋格栅机的低端位于前级处理池池底。污水从卸污池导入污水处理系统，卸污池中的污水通过阀门进入前级处理池，先经其它固液分离设备将较大的固相物质初步分离，余下的较小固相物质通过螺旋格栅机进一步进行分离，螺旋格栅机可连续运转，高效地完成较小固相物质与污水的分离。
作为优选，螺旋格栅机包括管体、带有螺旋叶片的螺杆、清污装置驱动电机以及半圆筒状的清污格栅，螺杆穿于管体内，清污格栅连接于螺旋格栅机低端，清污格栅内凹面与螺杆的螺旋叶片外缘抵接，清污装置驱动电机固设于螺旋格栅机的高端，清污装置驱动电机与螺杆传动连接，螺杆的螺旋叶片上设有毛刷。螺旋格栅机工作时，清污格栅一部分露在污水液面以外，清污装置驱动电机带动螺杆及清污格栅转动，污水流动时，污水中比清污格栅网目小的固相物质被清污格栅拦下，粘附在清污格栅上，被螺杆推送到螺旋格栅机的高端排出并收集。毛刷有助于消除螺杆与清污格栅及管体内壁间的间隙，从而将分离出的固相物质较彻底地输送，同时还能避免固相物质在清污格栅及管体上粘附残留。
作为优选，管体上设有自动清洗水管，自动清洗水管与一贮水罐相连。螺旋格栅机工作过程中，将管体、螺杆上的固相物质冲掉或冲松动，避免固相物质在管体内壁、螺杆上粘附、残留而不能顺畅分离，以致积聚太多，影响机的处理能力。
作为优选，清污格栅的网目宽度为6～10mm。清污格栅可将6mm以上,10mm以下的固相颗粒分离，减少污水中的固体含量。
作为优选，清污装置驱动电机与螺杆之间为键连接。清污装置驱动电机与螺杆之间通过键连接实现传动连接，键连接方式结构简单，节约空间。
作为优选，本螺旋清污装置还包括倾斜设置的固相收集螺旋输送机，固相收集螺旋输送机的低端位于螺旋格栅机高端的下方，固相收集螺旋输送机的低端与螺旋格栅机高端间连有连通管。通过固相收集螺旋输送机可对螺旋格栅机进行传送延伸或变向，将螺旋格栅机分离出的固相物质送至更易收集处，或与其它固液分离设备分离出的固相物质汇集，优化结构空间。
作为优选，前级处理池池口边缘设有管体支架，螺旋格栅机的中部固定在管体支架上。管体支架对螺旋格栅机进行支撑，使螺旋格栅机定位及保持倾斜状态。
本实用新型的有益效果是：
清污效率高。本实用新型作为污水处理系统的组成部分，能连续自动进行污水处理系统前级处理池的固液分离，有助于污水处理系统高效工作。
