申请日2015.11.17
公开(公告)日2016.03.02
IPC分类号C02F9/14
摘要
本发明公开一种立式一体化污水处理装置，其特征是包括水泵、吸附混合池、厌氧池、回流通道、好氧池、循环通道、快速沉淀回流池、集水槽、袋式过滤装置，来水经水泵进入吸附混合池与回流污泥、循环水体在此混合，混合后水体进入厌氧池进行生物反硝化、生物释磷处理，处理后的水流入好氧池进行生物硝化、吸磷，好氧池处理后的水进入循环通道，循环通道中大部分水经回流通道，流入吸附混合池，小部分水进入快速沉淀回流池，快速沉淀回流池对来水进行泥水分离，澄清水经集水槽汇集流入袋式过滤装置，除去水中悬浮物。本发明结构精巧、实用性强，适合缺乏污水处理设施的农村使用。
权利要求书

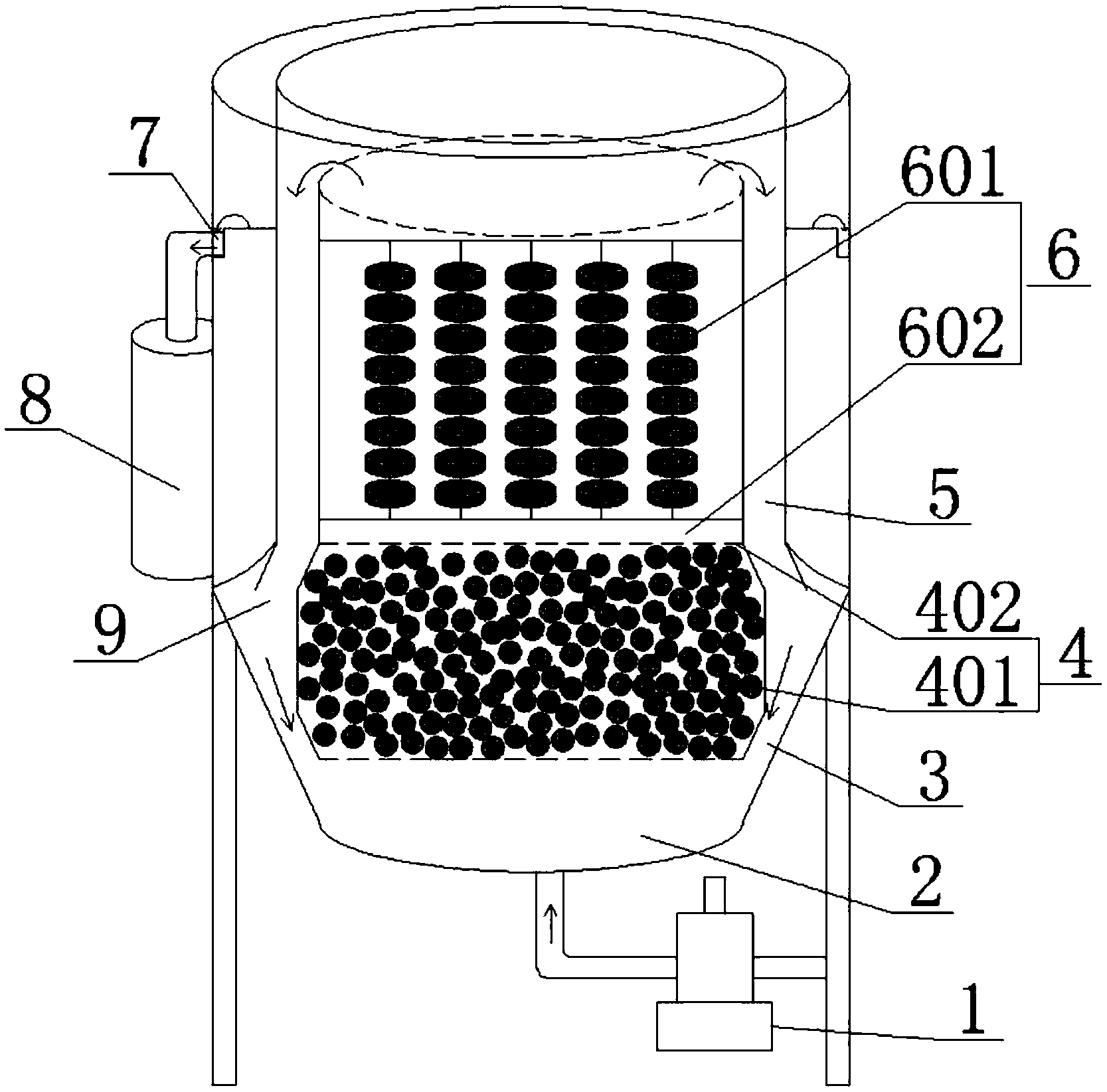

1.一种立式一体化污水处理装置，其特征是包括水泵、吸附混合池、厌氧池、回流通道、好氧池、循环通道、快速沉淀回流池、集水槽、袋式过滤装置，来水经水泵进入吸附混合池与回流污泥、循环水体在此混合，混合后水体进入厌氧池进行生物反硝化、生物释磷处理，处理后的水流入好氧池进行生物硝化、吸磷，好氧池处理后的水进入循环通道，循环通道中大部分水经回流通道，流入吸附混合池，小部分水进入快速沉淀回流池，快速沉淀回流池对来水进行泥水分离，澄清水经集水槽汇集流入袋式过滤装置，除去水中悬浮物。
2.根据权利要求1所述的一种立式一体化污水处理装置，其特征在于所述水泵进水口出安装过滤网，过滤网采用硬质塑料制成，过滤网上带有针状弯钩,过滤网网孔直径为5mm～8mm。
3.根据权利要求1所述的一种立式一体化污水处理装置，其特征在于所述厌氧池中放置高效复合生物填料，厌氧池底部与上部安装拦护网，拦护网孔直径不大于高效复合生物填料直径。
4.根据权利要求1所述的一种立式一体化污水处理装置，其特征在于所述好氧池中安装有曝气装置与高效复合生物填料，其中曝气装置采用纳米爆气技术制成,高效复合生物填料呈饼状排列在好氧池内部。
5.根据权利要求1所述的一种立式一体化污水处理装置，其特征在于所述袋式过滤装置选用单袋过滤器，过滤精度为0.8μm～2μm。
说明书
一种立式一体化污水处理装置
技术领域
本发明涉及污水处理领域，具体属于一种立式一体化污水处理装置。
背景技术
随着《水污染防治行动计划》的实施，政府将农村水处理市场列为重点项目之一。不论是市场规模还是政策导向，农村水处理行业空前有力。由于中国农村在地形地貌、经济水平、支付能力、效果要求等方面存在差异，农村污水处理技术路线的选择应量体裁衣。事实上，由于中国农村的特殊性，国家相关主管部门住建部、环保部、水务局等在技术选择上尚未推荐具体技术路线。
结合中国农村的实际情况，未来农村污水处理的技术路线应具备以下几个特点：1、分散式就地处理;2、充分利用单一工艺技术的优点，形成组合优势技术;3、一次性投资小;4、运行费用低;5、运行时出水水质稳定;6、能实现自动化运行。7、设施设备及专有技术产品的寿命长，尽量少发生或不发生二次投资费用。
发明内容
本发明提供一种立式一体化污水处理装置，满足技术背景中所述农村污水处理的特点需要。
为实现上述目的本发明采用的技术方案如下：
一种立式一体化污水处理装置，其特征是包括水泵、吸附混合池、厌氧池、回流通道、好氧池、循环通道、快速沉淀回流池、集水槽、袋式过滤装置，来水经水泵进入吸附混合池与回流污泥、循环水体在此混合，混合后水体进入厌氧池进行生物反硝化、生物释磷处理，处理后的水流入好氧池进行生物硝化、吸磷，好氧池处理后的水进入循环通道，循环通道中大部分水经回流通道，流入吸附混合池，小部分水进入快速沉淀回流池，快速沉淀回流池对来水进行泥水分离，澄清水经集水槽汇集流入袋式过滤装置，除去水中悬浮物。
优选地，所述水泵进水口出安装过滤网，过滤网采用硬质塑料制成，过滤网上带有针状弯钩,过滤网网孔直径为5mm～8mm。
优选地，所述厌氧池中放置高效复合生物填料，厌氧池底部与上部安装拦护网，拦护网孔直径不大于高效复合生物填料直径。
优选地，所述好氧池中安装有曝气装置与高效复合生物填料，其中曝气装置采用纳米爆气技术制成,高效复合生物填料呈饼状排列在好氧池内部。
优选地，所述袋式过滤装置选用单袋过滤器，过滤精度为0.8μm～2μm。
与已有技术相比，本发明的有益效果如下：
水泵进水口处安装过滤网，过滤网上带有针状弯钩，防止线型杂物进入水泵缠绕水泵内部电机;本发明将生物系统、沉淀系统和过滤系统有机结合，融合在同一反应器内，并按照流体特性，对污水处理装置的结构进行优化，实现了污水处理系统的高度集约，多次循环去污保证了出水质量。此外，本发明使用寿命长，能实现自动化运行，二次投资费用少，结构精巧、实用性强，适合缺乏污水处理设施的农村使用。
