申请日2015.12.07
公开(公告)日2016.06.22
IPC分类号C02F11/04; C02F9/14
摘要
本实用新型公开了一种农村生活污水一体式处理装置，主要内容为：所述化粪池通过管路与格栅井连接，格栅井通过管路与调节池连接，调节池通过管路与厌氧池连接，厌氧池通过管路与接触氧化池连接，接触氧化池内安装有填料，填料底面上安装有曝气管，鼓风装置通过管路与曝气管连接，沉定池通过管路与接触氧化池连接，渗滤池由池体、表层、布水层、渗滤层、进水管、隔离层、防渗层和出水管组成，池体侧面上靠近顶端安装有进水管且与布水层连通，渗滤池通过进水管与沉淀池连通，出水管安装在池体侧壁上靠近底端，出水井通过出水管与渗滤池连通，出水井侧壁上安装有排水管。

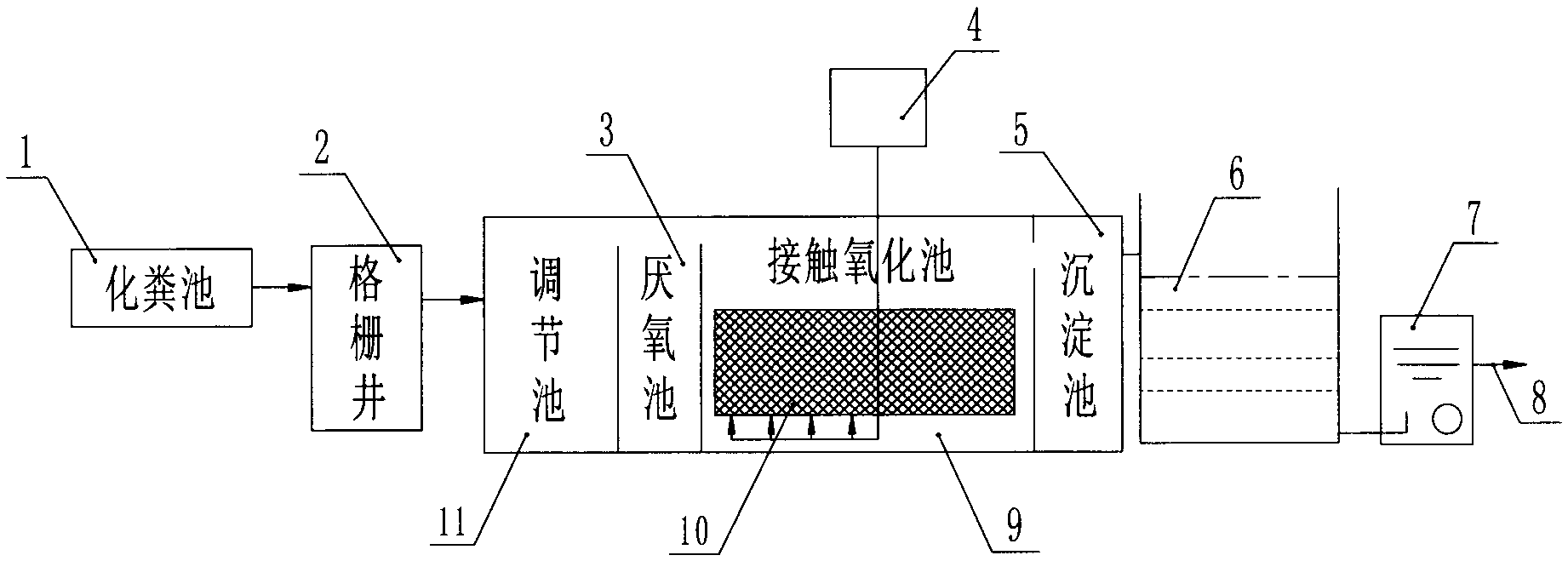

摘要附图
权利要求书
1.一种农村生活污水一体式处理装置，其特征在于：包括化粪池、格栅井、厌氧池、鼓风装置、沉淀池、渗滤池、出水井、排水管、接触氧化池、填料和调节池;所述化粪池通过管路与格栅井连接，所述格栅井采用砖混结构，格栅井通过管路与调节池连接，所述调节池通过管路与厌氧池连接，所述厌氧池通过管路与接触氧化池连接，所述接触氧化池内安装有填料，填料底面上安装有曝气管，所述鼓风装置通过管路与曝气管连接，所述填料体积为接触氧化池容积的75%，所述沉淀池通过管路与接触氧化池连接，所述渗滤池由池体、表层、布水层、渗滤层、进水管、隔离层、防渗层和出水管组成，所述池体内靠近顶端设有表层，所述表层下方设有布水层，所述池体侧面上靠近顶端安装有进水管且与布水层连通，所述渗滤池通过进水管与沉淀池连通，所述布水层下方设有渗滤层，所述渗滤层下方设有隔离层，所述隔离层下方设有防渗层且位于池体底部，所述出水管安装在池体侧壁上靠近底端，所述出水井通过出水管与渗滤池连通，所述出水井侧壁上安装有排水管。
2.如权利要求1所述的一种农村生活污水一体式处理装置，其特征在于：所述渗滤池中表层厚度为400mm，由肥沃的种植土壤组成，其上种植有花、草及农作物。
3.如权利要求1所述的一种农村生活污水一体式处理装置，其特征在于：所述渗滤池中布水层厚度为300mm，由瓜子片组成。
4.如权利要求1所述的一种农村生活污水一体式处理装置，其特征在于：所述渗滤池中隔离层由可透水的无纺布构成。
说明书
一种农村生活污水一体式处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体地说，特别涉及一种农村生活污水一体式处理装置。
背景技术
目前农村生活居民地区分布不均，绝大部分村镇的生活污水由于地域等各方面原因，无法并入城市污水处理系统。绝大部分村镇居民生活污水基本是不经过处理直接排入河道或进行农业灌溉，严重影响农村环境，并污染农田土壤，地下水等，威胁农产品安全。
实用新型内容
本实用新型所要解决的技术问题在于针对上述现有技术中的不足，提供一种农村生活污水一体式处理装置，其运行简单可靠，成本低，处理效果好，投资省，占地少，操作简单，管理方便，使用寿命长且维护方便。
本实用新型解决其技术问题所采用的技术方案是：一种农村生活污水一体式处理装置，包括化粪池、格栅井、厌氧池、鼓风装置、沉淀池、渗滤池、出水井、排水管、接触氧化池、填料和调节池;所述化粪池通过管路与格栅井连接，所述格栅井采用砖混结构，格栅井通过管路与调节池连接，所述调节池通过管路与厌氧池连接，所述厌氧池通过管路与接触氧化池连接，所述接触氧化池内安装有填料，填料底面上安装有曝气管，所述鼓风装置通过管路与曝气管连接，所述填料体积为接触氧化池容积的75%，所述沉定池通过管路与接触氧化池连接，所述渗滤池由池体、表层、布水层、渗滤层、进水管、隔离层、防渗层和出水管组成，所述池体内靠近顶端设有表层，所述表层下方设有布水层，所述池体侧面上靠近顶端安装有进水管且与布水层连通，所述渗滤池通过进水管与沉淀池连通，所述布水层下方设有渗滤层，所述渗滤层下方设有隔离层，所述隔离层下方设有防渗层且位于池体底部，所述出水管安装在池体侧壁上靠近底端，所述出水井通过出水管与渗滤池连通，所述出水井侧壁上安装有排水管。
作为优选，所述渗滤池中表层厚度为400mm，由肥沃的种植土壤组成，其上种植有花、草及农作物。
作为优选，所述渗滤池中布水层厚度为300mm，由瓜子片组成。
作为优选，所述渗滤池中隔离层由可透水的无纺布构成。
工作原理：农户污水首先进人化粪池，污水经厌氧发酵作用，其中的有机物得到部分分解，降低了污染物负荷，提高了污水中速效养分的含量;经化粪池后的粪便污水与其他生活污水经过重力管道输送至格栅井，格栅拦截污水中粗大的漂浮物，保护后面处理池中的水泵不受损害;然后污水以自流的方式流人调节池，调节池兼具调节水量及水解酸化污水的预处理作用，厌氧池内装有弹性填料，污水经厌氧反应后再溢流到生物接触氧化池，氧化池内装有弹性填料，污水中的有机物大部分在此得以去除;在氧化池处理后的污水溢流至沉淀池，沉淀池兼作后续渗滤池的配水井;沉淀池出水进入深度处理阶段，即渗滤池，在这一阶段污水经过池内层层填料的过滤、吸附等作用，最终达标排放。
本实用新型与现有技术相比具有以下优点：运行简单可靠，成本低，处理效果好，投资省，占地少，操作简单，管理方便，使用寿命长且维护方便。
