申请日2015.12.07
公开(公告)日2016.07.06
IPC分类号C02F3/28
摘要
本实用新型涉及一种污水处理装置，具体为环式填料污水反硝化处理装置，包括圆柱形的外壳，外壳顶部有顶盖形成密封反消化池;外壳内有填料筒，外壳与填料筒同轴心安装，填料筒为环形结构，侧壁由两层丝网组成，两层丝网中间填充有填料铁粉;外壳内壁与填料筒外壁之间有间隙为反应区域，在反应区域底部外壳上有出水口;还包括进水管，进水管在填料筒内腔的轴心线上，进水管的下方有搅拌桨，搅拌桨安装在圆锥形的底座上，底座安装在填料筒内腔的底部;填料筒和底座的下方为倒锥形的污泥沉淀室，污泥沉淀室有污泥出口。本实用新型提供的环式填料污水反硝化处理装置，污水通过环形的填料筒与填料充分接触，增加的接触面，提高了处理效率。

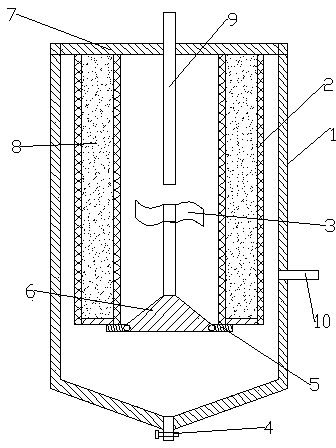

摘要附图
权利要求书
1.环式填料污水反硝化处理装置，包括圆柱形的外壳(1)，外壳(1)顶部有顶盖(7)形成密封反消化池;其特征在于：所述的外壳(1)内有填料筒(2)，外壳(1)与填料筒(2)同轴心安装，所述的填料筒(2)为环形结构，侧壁由两层丝网组成，两层丝网中间填充有填料铁粉(8);外壳(1)内壁与填料筒(2)外壁之间有间隙为反应区域，在反应区域底部外壳(1)上有出水口(10);还包括进水管(9)，所述的进水管(9)在填料筒(2)内腔的轴心线上，进水管(9)的下方有搅拌桨(3)，搅拌桨(3)安装在圆锥形的底座(6)上，底座(6)安装在填料筒(2)内腔的底部;填料筒(2)和底座(6)的下方为倒锥形的污泥沉淀室，污泥沉淀室有污泥出口(4)。
2.根据权利要求1所述的环式填料污水反硝化处理装置，其特征在于：所述的底座(6)与填料筒(2)底部留有空隙，空隙处由可开合的污泥闸口(5)密封，污泥闸口(5)铰接在底座(6)上。
说明书
环式填料污水反硝化处理装置
技术领域
本实用新型涉及一种污水处理装置，具体为环式填料污水反硝化处理装置。
背景技术
填料铁在污水反硝化处理中使用，通常是直接将填料铁放入反硝化池内，或者放入透水的容器内沉入反消化池底部，这些做法填料铁集中在一起，污水和污泥与填料铁接触面小，反应效率低。
实用新型内容
针对上述技术问题，本实用新型提供一种反硝化装置，提高污水、污泥与和填料铁接触面，具体技术方案为：
环式填料污水反硝化处理装置，包括圆柱形的外壳，外壳顶部有顶盖形成密封反消化池;所述的外壳内有填料筒，外壳与填料筒同轴心安装，所述的填料筒为环形结构，侧壁由两层丝网组成，两层丝网中间填充有填料铁粉;外壳内壁与填料筒外壁之间有间隙为反应区域，在反应区域底部外壳上有出水口;还包括进水管，所述的进水管在填料筒内腔的轴心线上，进水管的下方有搅拌桨，搅拌桨安装在圆锥形的底座上，底座安装在填料筒内腔的底部;填料筒和底座的下方为倒锥形的污泥沉淀室，污泥沉淀室有污泥出口。
底座与填料筒底部留有空隙，空隙处由可开合的污泥闸口密封，污泥闸口铰接在底座上。
本实用新型提供的环式填料污水反硝化处理装置，污水通过环形的填料筒与填料充分接触，增加的接触面，提高了处理效率。
