申请日2015.12.07
公开(公告)日2016.06.29
IPC分类号C02F11/00
摘要
本实用新型公开了一种高效空气动力污泥提升器，包括控制面板、进气管、驱动电动机、机身、驱动转轮、驱动轴、调节控制箱、驱动器装置、传动杆、联动器、污泥池、气缸活塞、气缸、排气口、支撑板和气体活动箱，所述控制面板与机身相连接，所述驱动电动机位于控制面板的下方位置，所述驱动器装置安装在进气管的右侧位置，所述气缸活塞固定在驱动器装置的下方位置，所述支撑板固定在污泥池的下方位置，所述气体活动箱与支撑板相连接。该高效空气动力污泥提升器体积小，设置的优质气缸和联动器装置，以及设置的支撑板和轨道驱动装置，大大的提高工作效率，加快了工作速率，机械采用合金材料，耐腐蚀性强，减少处理的成本开支，省时省事。

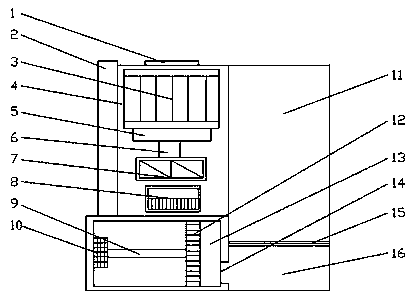

摘要附图
权利要求书
1.一种高效空气动力污泥提升器，包括控制面板(1)、进气管(2)、驱动电动机(3)、机身(4)、驱动转轮(5)、驱动轴(6)、调节控制箱(7)、驱动器装置(8)、传动杆(9)、联动器(10)、污泥池(11)、气缸活塞(12)、气缸(13)、排气口(14)、支撑板(15)和气体活动箱(16)，其特征在于：所述控制面板(1)与机身(4)相连接，且控制面板(4)安装在机身(4)的外侧位置，所述进气管(2)固定在控制面板(1)的左侧位置，所述驱动电动机(3)位于控制面板(1)的下方位置，所述驱动转轮(5)与驱动电动机(3)相连接，且驱动转轮(5)安装在进气管(2)的右侧位置，所述驱动轴(6)固定在驱动转轮(5)的下方位置，所述调节控制箱(7)位于驱动器装置(8)的上方位置，且调节控制箱(7)与驱动轴(6)相连接，所述驱动器装置(8)安装在进气管(2)的右侧位置，所述控制调节箱(7)和驱动器装置(8)均安装在污泥池(11)的左侧位置，所述气缸活塞(12)固定在驱动器装置(8)的下方位置，所述传动杆(9)位于气缸活塞(12)的左侧位置，所述联动器(10)与传动杆(9)相连接，所述气缸(13)安装在气缸活塞(12)的右侧位置，且气缸(13)固定在驱动器装置(8)的下方位置，所述排气口(14)位于气缸(13)的右侧位置，且排气口(14)与气体活动箱(16)相连接，所述污泥池(11)安装在机身(4)的右侧位置，所述支撑板(15)固定在污泥池(11)的下方位置，且支撑板(15)位于气缸(13)的右侧位置，所述气体活动箱(16)与支撑板(15)相连接，且气体活动箱(16)安装在支撑板(15)的下方位置。
2.根据权利要求1所述的一种高效空气动力污泥提升器，其特征在于：所述传动杆(9)的两侧设置了导杆装置。
3.根据权利要求1所述的一种高效空气动力污泥提升器，其特征在于：所述联动器(10)上设有连动轴设备。
4.根据权利要求1所述的一种高效空气动力污泥提升器，其特征在于：所述气缸(13)上设置了活塞环装置。
5.根据权利要求1所述的一种高效空气动力污泥提升器，其特征在于：所述气体活动箱(16)上设有支撑板(15)运动的轨道。
说明书
一种高效空气动力污泥提升器
技术领域
本实用新型涉及污泥提升设备技术领域，具体为一种高效空气动力污泥提升器。
背景技术
随着经济的繁荣昌盛，人们生活水平的不断的提高，生产技术的发展越来越好，人们对自己时间的利用越来越苛刻，生活中，我们对于机械设备的要求越来越高，希望能够通过对机械设备的创新来提高机械设备的工作效率，减少工作时间，提高使用效率，使之发挥出最大的价值，生活及生产中，污泥是一个需要处理的东西，而污泥提升器是处理污泥的一个关键性机械，市场上的污泥提升器种类各式各样，性能也越来越强大，各种动力的提升器琳琅满目，缺点也很多。
拿空气动力污泥提升器为例，现在市场上的空气动力污泥提升器存在一系列的问题，比如体积大导致占地面积较大，气体动力不足，气缸质量不好，不能很好的提升污泥，支撑板驱动不好，工作效率比较低，工作速率比较差，机械容易损坏等等，导致了生产需求得不到提高，无法满足使用的需求，设备使用损耗很快使得设备的使用成本很高。
市场上迫切需要能改进空气动力污泥提升器使用效率的技术，改善处理空气动力污泥提升器的设备，解决动力不足的问题，提高装置的工作效率，加快装置的工作速率，促进生产发展的速率，节省时间，是市场上迫切需要的。
申请号CN00205521.X一种空气动力污泥提升设备,包括气体分配罐、供气管、升液管、变径管和支脚,升液管穿过气体分配罐与下部的变径管相连,气体分配罐内的升液管段背对供气管的一侧开有气孔,它提升污泥的高度较高,可满足污水处理工程中污泥提升的要求,无附加的能源消耗。
实用新型内容
本实用新型的目的在于提供一种高效空气动力污泥提升器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高效空气动力污泥提升器，包括控制面板、进气管、驱动电动机、机身、驱动转轮、驱动轴、调节控制箱、驱动器装置、传动杆、联动器、污泥池、气缸活塞、气缸、排气口、支撑板和气体活动箱，所述控制面板与机身相连接，且控制面板安装在机身的外侧位置，所述进气管固定在控制面板的左侧位置，所述驱动电动机位于控制面板的下方位置，所述驱动转轮与驱动电动机相连接，且驱动转轮安装在进气管的右侧位置，所述驱动轴固定在驱动转轮的下方位置，所述调节控制箱位于驱动器装置的上方位置，且调节控制箱与驱动轴相连接，所述驱动器装置安装在进气管的右侧位置，所述控制调节箱和驱动器装置均安装在污泥池的左侧位置，所述气缸活塞固定在驱动器装置的下方位置，所述传动杆位于气缸活塞的左侧位置，所述联动器与传动杆相连接，所述气缸安装在气缸活塞的右侧位置，且气缸固定在驱动器装置的下方位置，所述排气口位于气缸的右侧位置，且排气口与气体活动箱相连接，所述污泥池安装在机身的右侧位置，所述支撑板固定在污泥池的下方位置，且支撑板位于气缸的右侧位置，所述气体活动箱与支撑板相连接，且气体活动箱安装在支撑板的下方位置。
优选的，所述传动杆的两侧设置了导杆装置。
优选的，所述联动器上设有连动轴设备。
优选的，所述气缸上设置了活塞环装置。
优选的，所述气体活动箱上设有支撑板运动的轨道。
与现有技术相比，本实用新型的有益效果是：该高效空气动力污泥提升器，体积较小，所占地面积较小，有效的避免了空间浪费的问题，设置的优质气缸和联动器装置，很好的解决了气体动力不足的问题，有效的避免了不能很好的提升污泥的情况，以及设置的支撑板和轨道驱动装置，大大的提高工作效率，加快了工作速率，机械采用合金材料，耐腐蚀性强，机械不容易损坏，以及配置的优质合金材料，可有效的缓解机器的损耗，改善了高效空气动力污泥提升器的设备，提高装置的使用效率，实用性更加突出，节约时间，提高装置的工作效率，加快装置的工作速率，促进生产发展的速率，通过高效的空气动力装置，减少处理的成本开支，省时省事，这正是市场上所需要的。
