申请日2015.11.26
公开(公告)日2016.04.27
IPC分类号C22B7/00
摘要
本新型涉及一种污水处理污泥中金属成份回收装置，包括机架、碾压盘、磁性筛选网、磁性回收盘及接料袋，其中碾压盘包括承载台、粉碎碾压辊及驱动机构，磁性回收盘包括转运盘、电磁体及连接臂，转运盘位于碾压盘正上方并通过连接臂与机架铰接，电磁体嵌于转运盘内，磁性筛选网包括金属筛片、电磁体及连接臂，金属筛片至少一片并位于碾压盘正下方，金属筛片另通过连接臂与机架铰接，电磁体至少一个并安装在金属筛片下表面，接料袋与机架连接，并位于磁性筛选网正下方。本新型结构简单，使用灵活方便、资源回收利用率高，一方面可对体积及硬度均较大的废弃物进行粉碎处理，另一方面可同时对金属块和金属粉末同时进行回收。
权利要求书
1.一种污水处理污泥中金属成份回收装置，其特征在于：所述的污水处理污泥中金属成份回收装置包括机架、碾压盘、磁性筛选网、磁性回收盘及接料袋，所述的碾压盘包括承载台、粉碎碾压辊及驱动机构，其中所述的承载台为横截面呈“凹”字型的圆形槽状结构，且承载台上均布过流孔，所述的驱动机构安装在承载台上，并与承载台同轴分布，所述的粉碎碾压辊至少一个，其一端通过滑轨与承载台侧壁滑动连接，另一端与驱动机构连接，并可环绕承载台轴线做0°—360°转动，所述的磁性回收盘包括转运盘、电磁体及连接臂，所述的转运盘位于碾压盘正上方并通过连接臂与机架铰接，所述的电磁体嵌于转运盘内，所述的磁性筛选网包括金属筛片、电磁体及连接臂，所述的金属筛片至少一片并位于碾压盘正下方，金属筛片另通过连接臂与机架铰接，所述的电磁体至少一个并安装在金属筛片下表面，所述的接料袋与机架连接，并位于磁性筛选网正下方。
2.根据权利要求1所述的一种污水处理污泥中金属成份回收装置,其特征在于：所述的承载台外表面另设震动装置。
3.根据权利要求1所述的一种污水处理污泥中金属成份回收装置,其特征在于：所述的承载台与机架间通过弹性定位块及弹簧连接。
4.根据权利要求1所述的一种污水处理污泥中金属成份回收装置,其特征在于：所述的粉碎碾压辊外侧面均布破碎齿。
5.根据权利要求4所述的一种污水处理污泥中金属成份回收装置,其特征在于：所述的破碎齿为锥形结构或台状结构。
6.根据权利要求1所述的一种污水处理污泥中金属成份回收装置,其特征在于：所述的金属筛片为倒置锥形结构，并与承载台同轴分布。
说明书
一种污水处理污泥中金属成份回收装置
技术领域
本实用新型涉及一种金属回收装置，确切地说是一种污水处理污泥中金属成份回收装置。
背景技术
目前在污水处理中，会产生大量的含有众多杂质的污泥，针对这些污泥，当前主要是将其进行填满等方式进行处理，但由于污水中往往会包含大量的金属块、金属颗粒等杂质，且这些杂质在污水处理过程中往往会直接沉积在污泥中，因此传统的直接污泥的处理方式则会造成这些具有较高价值的金属成份被浪费，从而造成了严重的资源浪费和损耗，同时对这些金属成份的有效回收也可以一定程度上降低污水处理工作的运行成本，并提高污水处理工作的附加产值，而针对这一问题，目前尚物专业的对污水处理污泥中金属成份进行回收的设备，因此迫切需要开发一种新型的污水处理污泥处理装置装置，以满足实际使用的需要。
实用新型内容
针对现有技术上存在的不足，本实用新型提供一种污水处理污泥中金属成份回收装置，该新型结构简单，使用灵活方便、资源回收利用率高，一方面可对体积及硬度均较大的废弃物进行粉碎处理，另一方面可同时对金属块和金属粉末同时进行回收，从而极大的提高了污泥处理及废旧金属的回收效率。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：

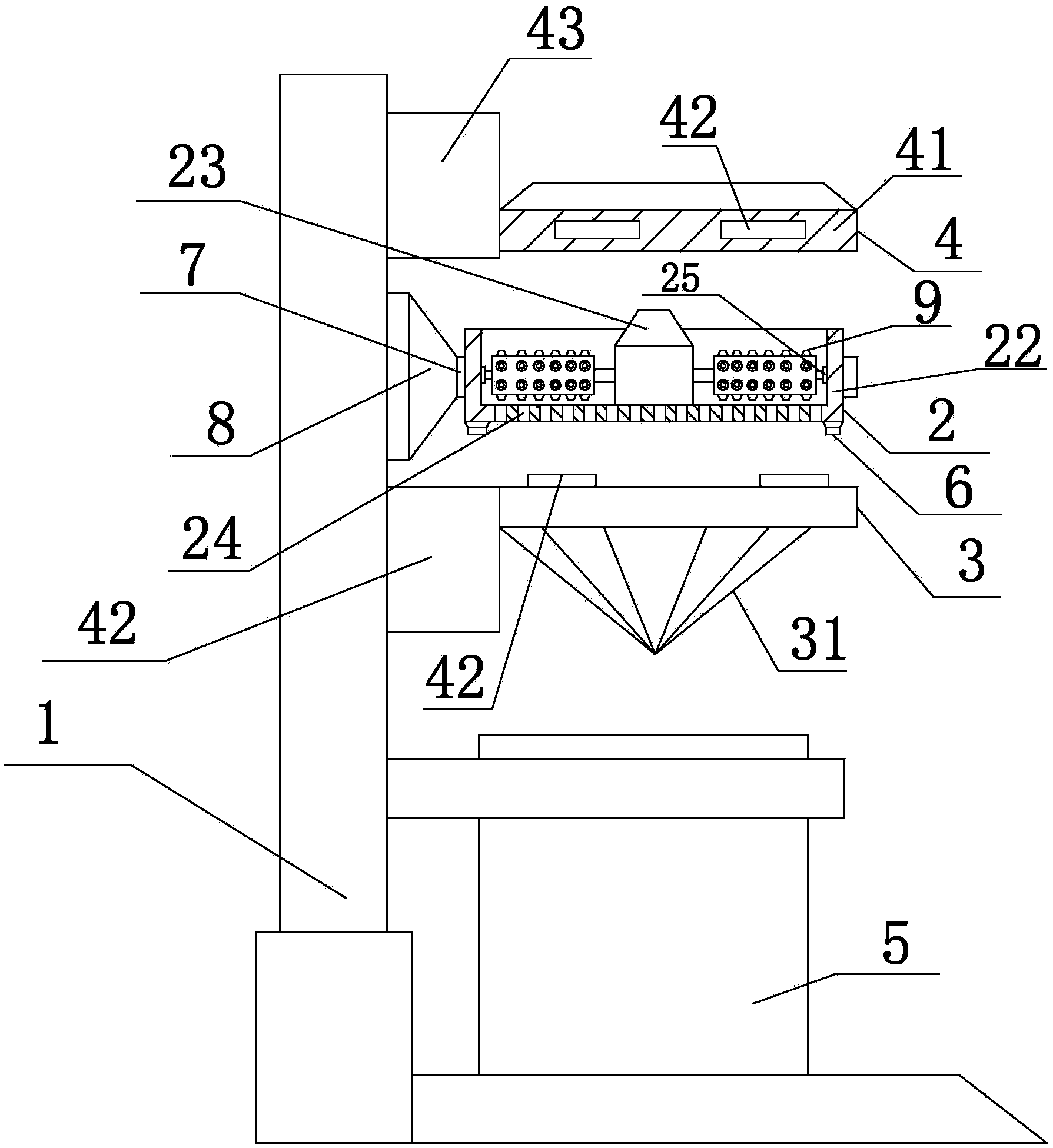

一种污水处理污泥中金属成份回收装置，包括机架、碾压盘、磁性筛选网、磁性回收盘及接料袋，其中碾压盘包括承载台、粉碎碾压辊及驱动机构，承载台为横截面呈“凹”字型的圆形槽状结构，且承载台上均布过流孔，驱动机构安装在承载台上，并与承载台同轴分布，粉碎碾压辊至少一个，其一端通过滑轨与承载台侧壁滑动连接，另一端与驱动机构连接，并可环绕承载台轴线做0°—360°转动，磁性回收盘包括转运盘、电磁体及连接臂，转运盘位于碾压盘正上方并通过连接臂与机架铰接，电磁体嵌于转运盘内，磁性筛选网包括金属筛片、电磁体及连接臂，金属筛片至少一片并位于碾压盘正下方，金属筛片另通过连接臂与机架铰接，电磁体至少一个并安装在金属筛片下表面，接料袋与 机架连接，并位于磁性筛选网正下方。
进一步的，所述的承载台外表面另设震动装置。
进一步的，所述的承载台与机架间通过弹性定位块及弹簧连接。
进一步的，所述的粉碎碾压辊外侧面均布破碎齿。
进一步的，所述的破碎齿为锥形结构或台状结构。
进一步的，所述的金属筛片为倒置锥形结构，并与承载台同轴分布。
本新型结构简单，使用灵活方便、资源回收利用率高，一方面可对体积及硬度均较大的废弃物进行粉碎处理，另一方面可同时对金属块和金属粉末同时进行回收，从而极大的提高了污泥处理及废旧金属的回收效率。
