申请日2015.12.07
公开(公告)日2016.08.03
IPC分类号C02F9/14
摘要
本实用新型公开了一种城市生活废水处理净化装置，包括格栅渠、格栅网、泥沙回流排出管、鼓风机、自吸泵、加药机、泥沙回流泵、缺氧调节池、泥沙吸入端、沉淀送氧池、鼓风吸水端和消毒池，所述废水进水管位于该设备的最左端，所述格栅网插设在格栅渠内部，所述鼓风机通过螺栓固定连接支架，所述支架固定焊接底座，所述缺氧调节池位于支架内部，所述泥沙吸入端设置在沉淀送氧池内，所述沉淀送氧池位于缺氧调节池和消毒池中间，所述鼓风吸水端设置在沉淀送氧池内，所述消毒池右侧连接有出水管。该城市生活废水处理净化装置，实现利用物理方法进行水质净化，避免了在净化过程暂停净化的麻烦，整个装置在净化上更加环保高效。

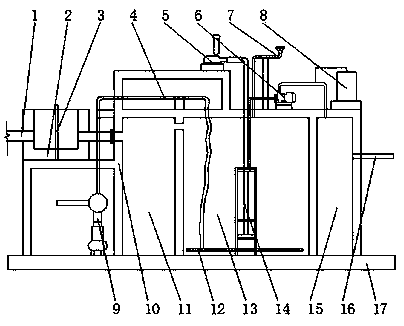

摘要附图
权利要求书
1.一种城市生活废水处理净化装置，包括废水进水管(1)、格栅渠(2)、格栅网(3)、泥沙回流排出管(4)、鼓风机(5)、自吸泵(6)、加药机(7)、二氧化氯发生器(8)、泥沙回流泵(9)、支架(10)、缺氧调节池(11)、泥沙吸入端(12)、沉淀送氧池(13)、鼓风吸水端(14)、消毒池(15)、出水管(16)和底座(17)，其特征在于：所述废水进水管(1)位于该装置的最左端，且废水进水管(1)连接格栅渠(2)，所述格栅渠(2)设置在支架(10)上，且格栅渠(2)通过水管与缺氧调节池(11)连接，所述格栅网(3)插设在格栅渠(2)内部，所述泥沙回流排出管(4)固定设置在支架(10)上，且泥沙回流排出管(4)分别连接泥沙回流泵(9)和泥沙吸入端(12)，所述鼓风机(5)通过螺栓固定连接支架(10)，且鼓风机(5)通过导管连接鼓风吸水端(14)，所述自吸泵(6)设置在支架(10)上，且自吸泵(6)通过导管分别连接鼓风吸水端(14)和消毒池(15)，所述加药机(7)通过固定杆设置在支架(10)上，且加药机(7)连接沉淀送氧池(13)，所述二氧化氯发生器(8)连接消毒池(15)，所述泥沙回流泵(9)固定设置在底座(17)上，所述支架(10)固定焊接底座(17)，所述缺氧调节池(11)位于支架(10)内部，且缺氧调节池(11)右侧连接沉淀送氧池(13)，所述泥沙吸入端(12)设置在沉淀送氧池(13)内，所述沉淀送氧池(13)位于缺氧调节池(11)和消毒池(15)中间，所述鼓风吸水端(14)设置在沉淀送氧池(13)内，所述消毒池(15)右侧连接有出水管(16)。
2.根据权利要求1所述的一种城市生活废水处理净化装置，其特征在于：所述格栅网(3)活动插设在格栅渠(2)中，且格栅网(3)可以拿出更换。
3.根据权利要求1所述的一种城市生活废水处理净化装置，其特征在于：所述泥沙吸入端(12)设计为圆形，且泥沙吸入端(12)的半径为1m。
4.根据权利要求1所述的一种城市生活废水处理净化装置，其特征在于：所述沉淀送氧池(13)的体积为20立方米，且沉淀送氧池(13)的体积为等于缺氧调节池(11)和消毒池(15)之和。
5.根据权利要求1所述的一种城市生活废水处理净化装置，其特征在于：所述鼓风吸水端(14)外侧蒙有一层吸附网格。
6.根据权利要求1所述的一种城市生活废水处理净化装置，其特征在于：所述消毒池(15)设计为长方体状，且高是底部宽的四倍。
说明书
一种城市生活废水处理净化装置
技术领域
本实用新型涉及一种水质净化设备技术领域，具体为一种城市生活废水处理净化装置。
背景技术
随着时代的发展，城市化发展也越来越快，这使得城市的人口快速激增，使得城市的日常生活用品也日益增加，例如生活用水方面也因人口的增加而使用量越来越多，而另一方面，由于环保意识的增强和饮用水的日益枯竭，对城市生活用水的处理也变得越来越严峻，如何使城市生活用水得以处理和再利用在现在社会已成为最迫切解决的问题，因此社会上因为此种原因研发出了许多类型的城市废水处理设备，但现有的此类设备在某种程度仍有所不足，例如现有的废水净化设备大多是利用化学净化手段，这使得在净化上的投入会增加且净化后的水会有化学残留，因此如何将生活废水进行净化，并且达到排放标准以及再利用是需要解决的技术问题
申请号：201420026416.6本实用新型属于废水处理领域，公开了一种节能净化城市生活废水装置，包括依次管道连接的固液分离器，沉淀池，第一过滤池、微生物反应池和第二过滤池，所述固液分离器对生活污水进行处理，去除生活污水中大的颗粒杂质;所述沉淀池的底部填料为50cm厚度的河沙;所述第一过滤池的底部填料分为两层，由下到上依次是硅藻土层以及活性炭层;所述沉淀池和第一过滤池之间的管道上设置有阀门;所述第一过滤池和微生物反应池之间设置有pH值检测仪;所述微生物反应池的上端设置有投料口;所述第二过滤池的底部填料为阳离子聚丙烯酰胺层，还设有净水出口管道，管道上设置有板框过滤器。
实用新型内容
本实用新型的目的在于提供一种城市生活废水处理净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案一种城市生活废水处理净化装置，包括废水进水管、格栅渠、格栅网、泥沙回流排出管、鼓风机、自吸泵、加药机、二氧化氯发生器、泥沙回流泵、支架、缺氧调节池、泥沙吸入端、沉淀送氧池、鼓风吸水端、消毒池、出水管和底座，所述废水进水管位于该设备的最左端，且废水进水管连接格栅渠，所述格栅渠设置在支架上，且格栅渠通过水管与缺氧调节池连接，所述格栅网插设在格栅渠内部，所述泥沙回流排出管固定设置在支架上，且泥沙回流排出管分别连接泥沙回流泵和泥沙吸入端，所述鼓风机通过螺栓固定连接支架，且鼓风机通过导管连接鼓风吸水端，所述自吸泵设置在支架上，且自吸泵通过导管分别连接鼓风吸水端和消毒池，所述加药机通过固定杆设置在支架上，且加药机连接沉淀送氧池，所述二氧化氯发生器连接消毒池，所述泥沙回流泵固定设置在底座上，所述支架固定焊接底座，所述缺氧调节池位于支架内部，且缺氧调节池右侧连接沉淀送氧池，所述泥沙吸入端设置在沉淀送氧池内，所述沉淀送氧池位于缺氧调节池和消毒池中间，所述鼓风吸水端设置在沉淀送氧池内，所述消毒池右侧连接有出水管。
优选的，所述格栅网活动插设在格栅渠中，且格栅网可以拿出更换。
优选的，所述泥沙吸入端设计为圆形，且泥沙吸入端的半径为1m。
优选的，所述沉淀送氧池的体积为20立方米，且沉淀送氧池的体积为等于缺氧调节池和消毒池之和。
优选的，所述鼓风吸水端外侧蒙有一层吸附网格。
优选的，所述消毒池设计为长方体状，且高是底部宽的四倍。
与现有技术相比，本实用新型的有益效果是：该城市生活废水处理净化装置通过缺氧和放氧的处理，实现利用物理方法进行水质净化，并且各设备通过多级净化以及泥沙处理装置，可及时清理沉淀物，避免了在净化过程暂停净化的麻烦，整个装置在净化上更加环保高效。
