申请日2015.11.17
公开(公告)日2016.04.06
IPC分类号E03F5/04
摘要
本实用新型涉及一种可调沉箱式预理积水处理器，它由预埋沉箱式底座、大偏心套筒、小偏心套筒和防尘盖组成;所述埋沉箱式底座内的凸管上由内向外依次套设有小偏心套筒和大偏心套筒，该埋沉箱式底座上设置有防尘盖;所述防尘盖的中部设置有定位圆孔;所述预埋沉箱式底座四周设置有预埋脚扣;它具有结构简单，成本低，能够保证上下管理安装垂直，且解决了塑料件与混凝土的结合面漏水的问题，有效解决了同层排水的二次排水功能等优点。
权利要求书
1.一种可调沉箱式预理积水处理器，其特征在于：它由预埋沉箱式底座、大偏心套筒、小偏心套筒和防尘盖组成;所述埋沉箱式底座内的凸管上由内向外依次套设有小偏心套筒和大偏心套筒，该埋沉箱式底座上设置有防尘盖;所述防尘盖的中部设置有定位圆孔;所述预埋沉箱式底座四周设置有预埋脚扣。
说明书
一种可调沉箱式预理积水处理器
技术领域
本实用新型涉及一种可调沉箱式预理积水处理器。
背景技术
积水处理器是为了彻底解决了因沉箱中的积水饱和而形成臭水坑或渗漏到下一层，返溢到本层其他室内的技术难题。传统的积水处理器存在如下问题：第一是在施工时，传统的积水处理器没有设置脚环扣，产生微移位，导致安装困难;第二是传统的积水处理器没有设置带观测孔的防尘盖，易使建筑垃圾掉入管道内，且也不能有效保证上下管道垂直，导致安装位置不准确，增加安装难度，工作效率低。
实用新型内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的一种可调沉箱式预理积水处理器，它采用在预埋沉箱式底座上设置大小偏心套筒，并设置带定位孔的防尘盖，它具有结构简单，成本低，能够保证上下管理安装垂直，且解决了塑料件与混凝土的结合面漏水的问题，有效解决了同层排水的二次排水功能等优点。
为实现上述目的，本实用新型采用的技术方案是：

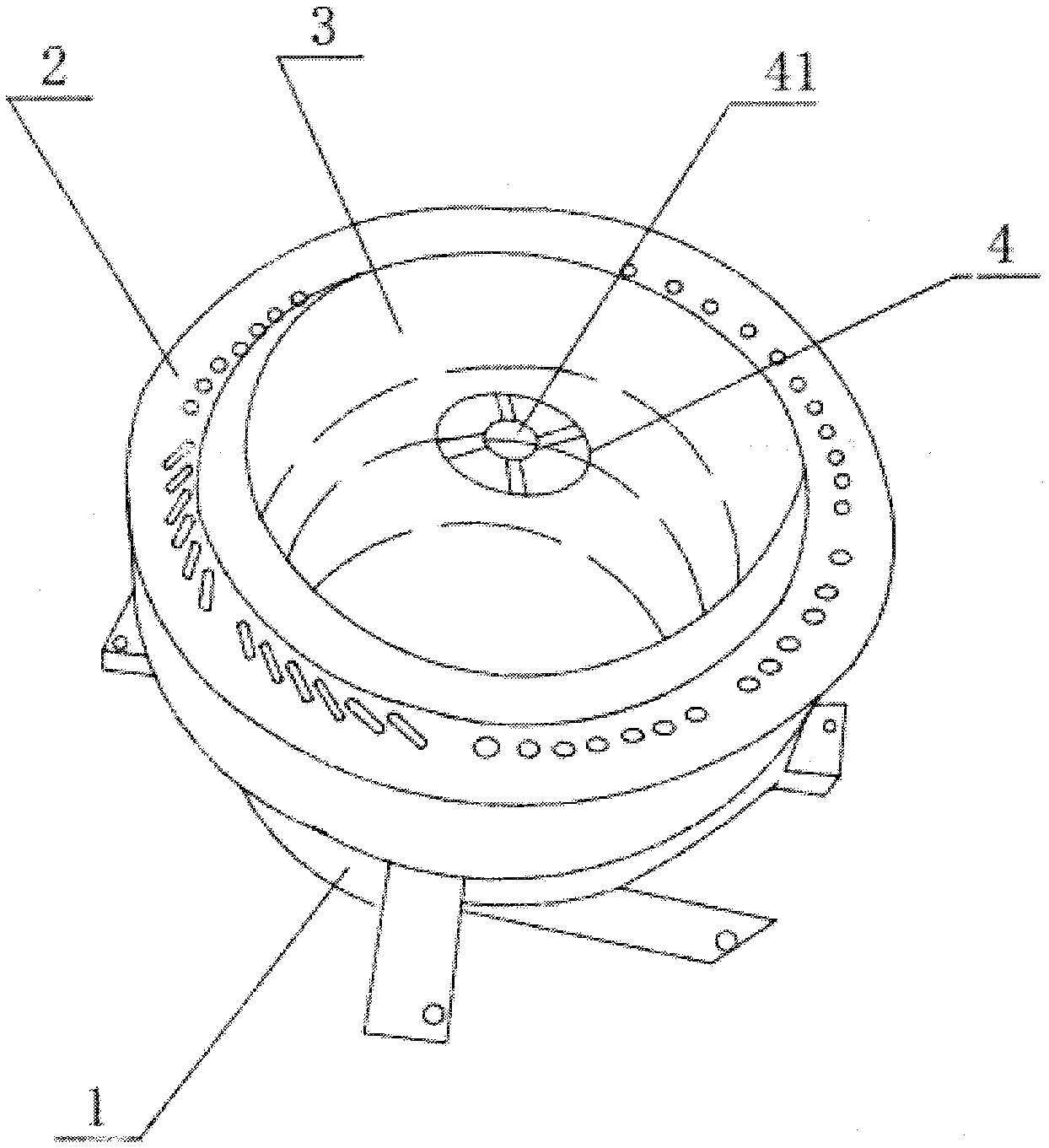

本实用新型所述的一种可调沉箱式预理积水处理器，它由预埋沉箱式底座、大偏心套筒、小偏心套筒和防尘盖组成;所述埋沉箱式底座内的凸管上由内向外依次套设有小偏心套筒和大偏心套筒，该埋沉箱式底座上设置有防 尘盖;所述防尘盖的中部设置有定位圆孔;所述预埋沉箱式底座四周设置有预埋脚扣。
采用上述结构后，本实用新型有益效果为：本实用新型所述的一种可调沉箱式预理积水处理器，它采用在预埋沉箱式底座上设置大小偏心套筒，并设置带定位孔的防尘盖，它具有结构简单，成本低，能够保证上下管理安装垂直，且解决了塑料件与混凝土的结合面漏水的问题，有效解决了同层排水的二次排水功能等优点。
