申请日2015.11.17
公开(公告)日2016.03.30
IPC分类号C02F1/44; C02F101/36; C02F101/38; C02F101/34; C02F103/36
摘要
本实用新型提供了一种基于纳滤膜的TST废水循环利用装置，包括主机架(1)、进水泵(8)、系统进水管(7)、保安过滤器(11)、高压泵(9)、循环泵(18)和纳滤膜过滤器(17)等装置。使用本实新型可实现TST废水在农药生产过程中的循环利用，同时还能从TST废水中提取TST成品，提高了TST废水的利用率;并且处理过程中不需要使用丁酮和乙酸乙酯，降低了排水的有机物含量，简化了工艺步骤，降低了工艺条件要求和运行成本。
权利要求书

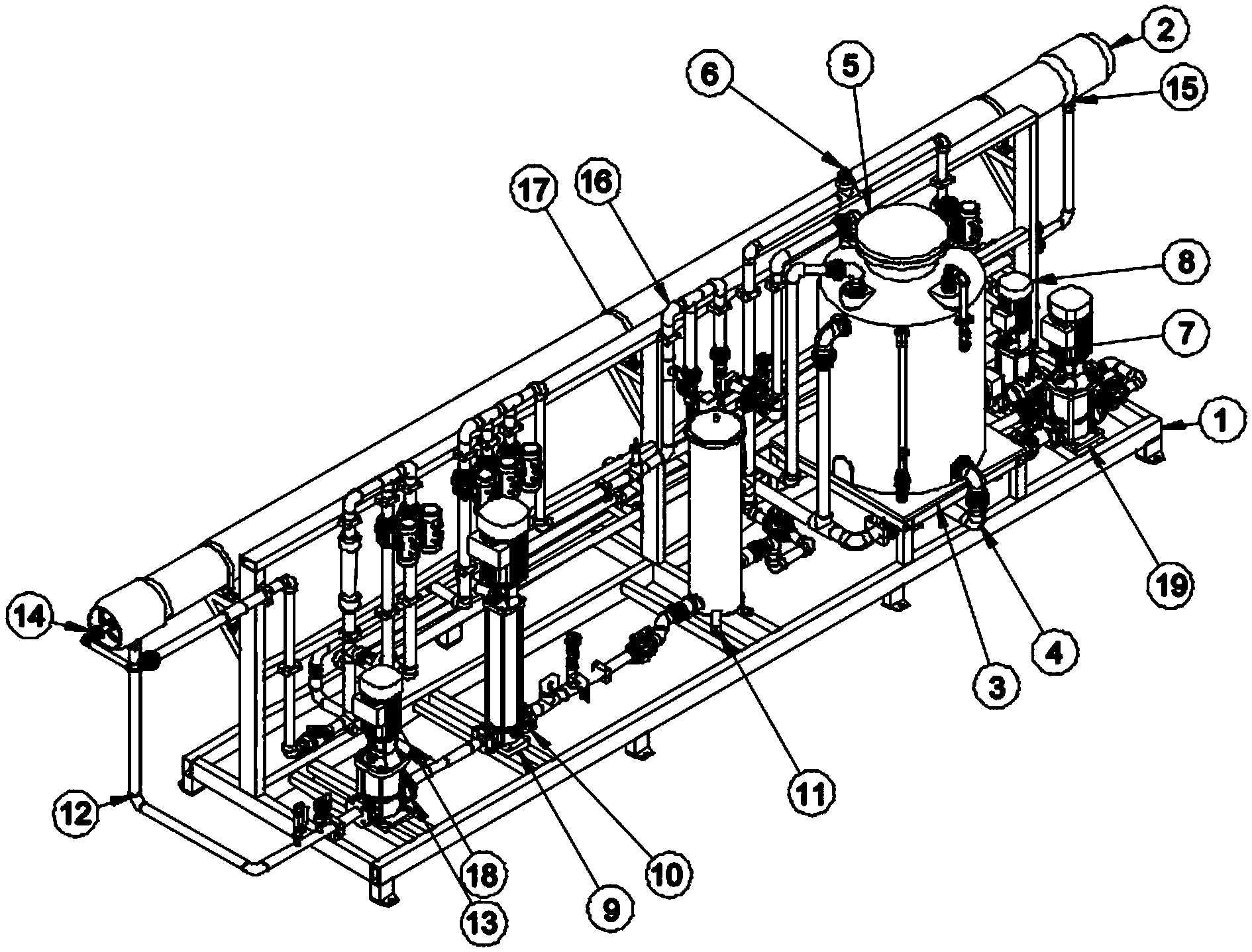

1.一种基于纳滤膜的TST废水循环利用装置，其特征在于：包括主机架(1)、安装在主机架(1)上的进水泵(8)、与进水泵(8)输入口相连接的系统进水管(7)、输入端与进水泵(8)输出口相连接的保安过滤器(11)、输入端口与保安过滤器(11)输出端相连接的高压泵(9)、进水口与高压泵(9)输出端口相连接的循环泵(18)以及进水端与循环泵(18)的出水口相连接的纳滤膜过滤器(17);
所述纳滤膜过滤器(17)具有清液出水端、半浓液出水端和浓液出水端;所述基于纳滤膜的TST废水循环利用装置还包括与清液出水端连接的透过液管路(14);所述半浓液出水端依次通过浓缩液高压管路(15)和高压进水管路(13)与循环泵(18)的进水口相连接;所述浓液出水端连接有浓缩液UPVC管路(16);
所述保安过滤器(11)、高压泵(9)、纳滤膜过滤器(17)以及循环泵(18)均安装在主机架(1)上。
2.如权利要求1所述的基于纳滤膜的TST废水循环利用装置，其特征在于：所述纳滤膜过滤器(17)包覆有膜外管(2)。
3.如权利要求1或2所述的基于纳滤膜的TST废水循环利用装置，其特征在于：所述纳滤膜过滤器(17)还具有清洗液进水端，所述基于纳滤膜的TST废水循环利用装置还包括出水端口与纳滤膜过滤器(17)清洗液进水端相连接的清洗泵(19)以及通过清洗进水管路(4)与清洗泵(19)的进水端口相连的清洗罐(5)。
4.如权利要求3所述的一种基于纳滤膜的TST废水循环利用装置，其特征在于：所述清洗罐(5)通过罐架(3)安装在主机架(1)上。
说明书
一种基于纳滤膜的TST废水循环利用装置
技术领域
本实用新型涉及一种针对TST废水的循环利用装置，属于废水处理设备领域。
背景技术
1-(2-氯噻唑-5-甲基)-2-硝基亚胺基-3.5-二甲基-六氢-1.3.5-三嗪是一种在农药生成过程中产生的中间体，简称TST。农药生产过程中产生的大量含有TST的废水即TST废水在排放前必须经过处理，并且需要对废水中的TST进行提取，以实现经济效益最大化。
在现有技术中，对TST废水的处理流程是：将TST废水温度降至20℃，保温后过滤，用丁酮清洗滤饼并将滤饼中的丁酮甩净后得到固体和丁酮滤液，再将清洗出的固体转移至反应釜中，加水搅拌并过滤，然后用水淋洗得成品TST，洗水为中间废水;为了对中间废水进行进一步处理，将丁酮滤液和洗液合并，在最高温不超过65℃、真空-0.09MPa的条件下，脱净丁酮，再加入乙酸乙酯，搅匀后结晶、过滤，最后用乙酸乙酯洗涤，干燥得到少量的成品TST，而含有丁酮和乙酸乙酯的洗水需要再进一步处理才能排放。上述TST处理方法需要使用丁酮和乙酸乙酯，排水中有机物含量高，并且工艺复杂，工艺条件要求高，处理运行成本高昂;TST废水没有用于再生产，无法循环利用。
实用新型内容
为了降低处理TST废水后的排水的有机物含量、简化工艺流程、降低工艺条件要求、减少运行成本并实现TST废水的循环利用，本实用新型提出了一种基于纳滤膜的TST废水循环利用装置。
本实用新型技术方案如下：
一种基于纳滤膜的TST废水循环利用装置，包括主机架、安装在主机架上的进水泵、与进水泵输入口相连接的系统进水管、输入端与进水泵输出口相连接的保安过滤器、输入端口与保安过滤器输出端相连接的高压泵、进水口与高压泵输出端口相连接的循环泵以及进水端与循环泵的出水口相连接的纳滤膜过滤器;
所述纳滤膜过滤器具有清液出水端、半浓液出水端和浓液出水端;所述基于纳滤膜的TST废水循环利用装置还包括与清液出水端连接的透过液管路;所述半浓液出水端依次通过浓缩液高压管路和高压进水管路与循环泵的进水口相连接;所述浓液出水端连接有浓缩液UPVC管路;
所述保安过滤器、高压泵、纳滤膜过滤器以及循环泵均安装在主机架上。
作为本实用新型的进一步改进：所述纳滤膜过滤器包覆有膜外管。
作为本实用新型的进一步改进：所述纳滤膜过滤器还具有清洗液进水端，所述基于纳滤膜的TST废水循环利用装置还包括出水端口与纳滤膜过滤器清洗液进水端相连接的清洗泵以及通过清洗进水管路与清洗泵的进水端口相连的清洗罐。
作为本实用新型的进一步改进：所述清洗罐通过罐架安装在主机架上。
相对于现有技术，本实用新型具有以下优点：(1)本实新型使用了纳滤膜过滤器来过滤TST废水，处理过程中不需要使用丁酮和乙酸乙酯，降低了排水的有机物含量;(2)使用本实用新型对TST废水进行处理无需清洗、搅匀和结晶等步骤，工艺流程简单，处理效率高;(3)使用本实用新型对TST废水进行处理无需对温度和真空条件进行精确控制，工艺条件要求低、运行成本低;(4)使用本实用新型可实现TST废水在农药生产过程中的循环利用，同时还能从TST废水中提取TST成品，提高了TST废水的利用率。
