申请日2015.12.07
公开(公告)日2017.06.13
IPC分类号A23L13/00; A23L5/10
摘要
本发明公开了一种便于排放污水的加热釜，包括釜体和釜体支撑架,所述釜体设置在釜体支撑架上,所述釜体底部设置有加热装置,所述釜体支撑架上还设置有肉制品搅拌装置,所述肉制品搅拌装置包括搅拌电机以及设置在搅拌电机输出轴上的搅拌器,所述搅拌器包括搅拌轴以及设置在搅拌轴上的浆叶,所述搅拌轴上还设置有搅拌环,所述搅拌环上设置有可转动的拨片，所述釜体支撑架上还设置有污水排放装置，所述污水排放装置包括排水管和排水泵。本发明的加热釜克服了现有技术的缺陷，通过浆叶和拨片进行搅拌，使得肉制品受热更加均匀。

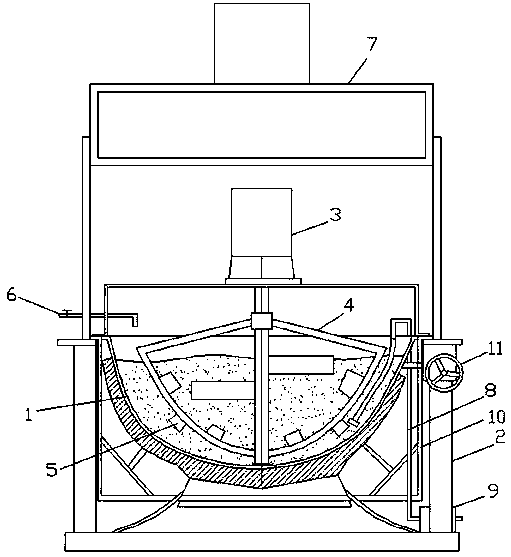

摘要附图
权利要求书
1.一种便于排放污水的加热釜，其特征在于：包括釜体和釜体支撑架,所述釜体设置在釜体支撑架上,所述釜体底部设置有加热装置,所述釜体支撑架上还设置有肉制品搅拌装置,所述肉制品搅拌装置包括搅拌电机以及设置在搅拌电机输出轴上的搅拌器,所述搅拌器包括搅拌轴以及设置在搅拌轴上的浆叶,所述搅拌轴上还设置有搅拌环,所述搅拌环上设置有可转动的拨片，所述釜体支撑架上还设置有污水排放装置，所述污水排放装置包括排水管和排水泵。
2.根据权利要求1所述的便于排放污水的加热釜，其特征在于：所述釜体上方还设置有进水管,所述进水管上设置有截止阀。
3.根据权利要求1所述的便于排放污水的加热釜，其特征在于：所述加热装置采用燃气加热装置，所述燃气加热装置固定设置在釜体支撑架上。
4.根据权利要求3所述的便于排放污水的加热釜，其特征在于：所述燃气加热装置位于釜体正下方，并设置有双路供气管道。
5.根据权利要求4所述的便于排放污水的加热釜，其特征在于：所述双路供气管道一路为助燃气体，另一路为燃料气体，所述双路供气管道上还设置有计量阀。
说明书
一种便于排放污水的加热釜
技术领域
本发明涉及一种肉制品加热装置，具体涉及一种便于排放污水的加热釜。
背景技术
现有加热釜如2014100249654公开的一种新型温控压控蒸汽加热釜，其包括底座，底座上设有加热釜本体，所述的加热釜本体包括外套和内胆，外套和内胆之间形成加热介质流层，所述的加热介质流层中的内胆呈螺旋波纹状，所述的内胆顶端设有进料口，底端设有出料口，加热介质流层上部设有介质进口与介质出口，内胆的顶端还设有压力传感器和温度传感器，所述的压力传感器和温度传感器连接控制装置，所述的控制装置还连接有增压泵和泄压阀，底座的下部设有可锁止的万向轮。该加热釜虽然安全可靠，但是对于肉制品的加工，其仍然存在一定的缺陷，如加热不均，导致肉制品的加热质量不高。
发明内容
有鉴于此，本发明的目的在于提供一种便于排放污水的加热釜，其克服了现有技术的上述缺陷，能够使肉制品均匀受热。
为达到上述目的，本发明提供如下技术方案：
一种便于排放污水的加热釜，包括釜体和釜体支撑架,所述釜体设置在釜体支撑架上,所述釜体底部设置有加热装置,所述釜体支撑架上还设置有肉制品搅拌装置,所述肉制品搅拌装置包括搅拌电机以及设置在搅拌电机输出轴上的搅拌器,所述搅拌器包括搅拌轴以及设置在搅拌轴上的浆叶,所述搅拌轴上还设置有搅拌环,所述搅拌环上设置有可转动的拨片，所述釜体支撑架上还设置有污水排放装置，所述污水排放装置包括排水管和排水泵。
进一步，所述釜体上方还设置有进水管,所述进水管上设置有截止阀。
进一步，所述加热装置采用燃气加热装置，所述燃气加热装置固定设置在釜体支撑架上。
进一步，所述燃气加热装置位于釜体正下方，并设置有双路供气管道。
进一步，所述双路供气管道一路为助燃气体，另一路为燃料气体，所述双路供气管道上还设置有计量阀。
本发明的有益效果在于：本发明的加热釜克服了现有技术的缺陷，通过浆叶和拨片进行搅拌，使得肉制品受热更加均匀。
