申请日2015.11.17
公开(公告)日2016.03.30
IPC分类号B01D53/78; B01D53/62; C02F9/14; C02F103/18; C02F103/28
摘要
本实用新型公开了一种应用于造纸废水厌氧产生沼气的净化除臭处理装置，其主要包括反应池、沉淀池、调节池、厌氧反应器、水封器和增压风机;所述反应池、沉淀池、调节池和厌氧反应器由管道顺次相连，厌氧反应器的沼气出口与水封器入口相连，水封器出口与增压风机入口相连，增压风机出口与反应池相连。本实用新型利用造纸废水中的钙离子来净化厌氧过程产生的沼气，去除沼气中的二氧化碳;利用造纸废水吸收沼气中的恶臭气体，从而实现沼气的净化提纯。
权利要求书
1.一种应用于造纸废水厌氧产生沼气的净化除臭处理装置，其特征在于，主要包括反应池、沉淀池、调节池、厌氧反应器、水封器和增压风机;所述反应池、沉淀池、调节池和厌氧反应器由管道顺次相连，厌氧反应器的沼气出口与水封器入口相连，水封器出口与增压风机入口相连，增压风机出口与反应池相连。
说明书
一种应用于造纸废水厌氧产生沼气的净化除臭处理装置
技术领域
本实用新型属于废水处理领域，具体涉及一种应用于造纸废水厌氧产生沼气的净化除臭处理装置。
背景技术
废水厌氧生物处理是一种低成本的废水处理技术，它是利用厌氧微生物的代谢过程，在无需提供氧气的情况下把有机物转化为大量沼气、水和少量的细胞物质。一般来说，废水中所含污染物种类繁多，往往需要几种方法组成一个处理系统，才能完成所需求的处理功能，而厌氧处理通常作为一种前处理或预处理。
造纸过程中会添加滑石粉(CaSO4)等填料，造成了废水中含有大量的Ca离子和硫酸根离子，废水在厌氧处理过程中会产生大量的沼气，其主要组分是甲烷(体积分数为64~70%)和二氧化碳(体积分数为25%~30%)，还有一部分硫化氢、氮及其他气体，是一种可回收利用的能源。沼气作为一种可再生的生物质能源，在石化能源日益匮乏、低碳理念深入人心的今天，越来越受到人们的关注和重视。但在沼气形成的过程中也产生一些恶臭气体，引起恶臭污染，其主要成分为硫化氢气体。恶臭作用于人的嗅觉给人造成伤害，是世界七大典型公害之一。恶臭污染不仅给人们造成不良的心理影响，对人体的呼吸系统、消化系统、心脑血管系统、内分泌系统以及神经系统都会造成不同程度的损害。因此，为保证人体健康和保护大气环境，必须对沼气进行除臭处理。
目前厌氧反应器已广泛地用于造纸废水的处理过程，但因废水中含有高浓度的钙离子，容易引起颗粒污泥钙化，使反应器处理效率降低，甚至运行失败;另外造成反应器布水系统和反应器内壁及连接管壁发生结垢堵塞现象，造成反应器发生故障。
发明内容
本实用新型的目的是提供一种应用于造纸废水厌氧处理产生沼气的净化装置，同时降低造纸废水中钙离子的浓度，防止厌氧反应器颗粒污泥钙化。投资省、运行费用低、不产生二次污染，同时实现废物资源化利用。
本实用新型的技术方案如下：

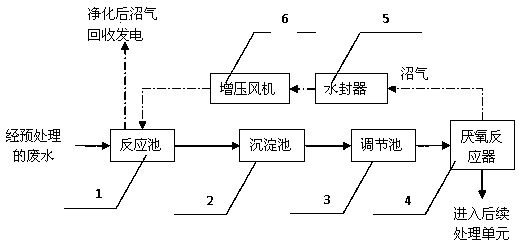

一种应用于造纸废水厌氧产生沼气的净化除臭处理装置，其特征在于，主要包括反应池、沉淀池、调节池、厌氧反应器、水封器和增压风机;所述反应池、沉淀池、调节池和厌氧反应器由管道顺次相连，厌氧反应器的沼气出口与水封器入口相连，水封器出口与增压风机入口相连，增压风机出口与反应池相连。
本实用新型利用造纸废水中的钙离子来净化厌氧过程产生的沼气，去除沼气中的二氧化碳;利用造纸废水吸收沼气中的恶臭气体，从而实现沼气的净化提纯。投资省，不需额外投资除臭设备，运行费用低，无二次污染的产生。所述一种应用于造纸废水厌氧处理产生沼气的净化装置主要包括反应池、沉淀池、调节池、厌氧反应器和水封器、增压风机组成。所述反应池、沉淀池、调节池和厌氧反应器由管道顺次相连，厌氧反应器的沼气出口与水封器入口相连，水封器出口与增压风机入口相连，增压风机出口与反应池相连。
本实用新型的优异效果在于：
1.投资省。本实用新型的沼气净化装置不需设置沼气除臭脱碳设备，直接利用造纸废水中去除沼气中的二氧化碳和恶臭气体，实现了废物资源化利用。
2.运行费用低。本实用新型的沼气净化装置直接利用造纸废水本身，不需投加化学药剂，节省药品投加费用。
3.本实用新型的沼气净化装置可同时减少废水中的钙离子浓度，有效的防止了颗粒污泥的钙化，为厌氧反应器的稳定运行提供保证。
4.本实用新型的沼气净化装置在防止颗粒污泥钙化的同时，能保证厌氧反应器产生高活性的厌氧颗粒污泥，外售为企业创造可观的经济效益。
