申请日2015.12.06
公开(公告)日2016.03.23
IPC分类号B01D29/03; B01D29/58; B01D29/68
摘要
本发明涉及一种压力式水处理多级抽板过滤器，本发明包括：多级抽板滤池、抽滤板及行车;其特征在于：所述多级抽板滤池为密闭的压力容器，多级抽板滤池内并列依次放置抽滤板，抽滤板滤布的过滤精度由进水端依次向出水端增加;所述行车设置在多级抽板滤池的上方;所述多级抽板滤池的底部设置有冲洗管，冲洗管与清洗入口连接，并在清洗入口的上方设置有出水口。本发明安装了不同过滤精度的抽滤板，形成多级过滤，并采用压力式过滤，增加过滤速度，减小过滤器容积，运行稳定，冲洗方式方便灵活。

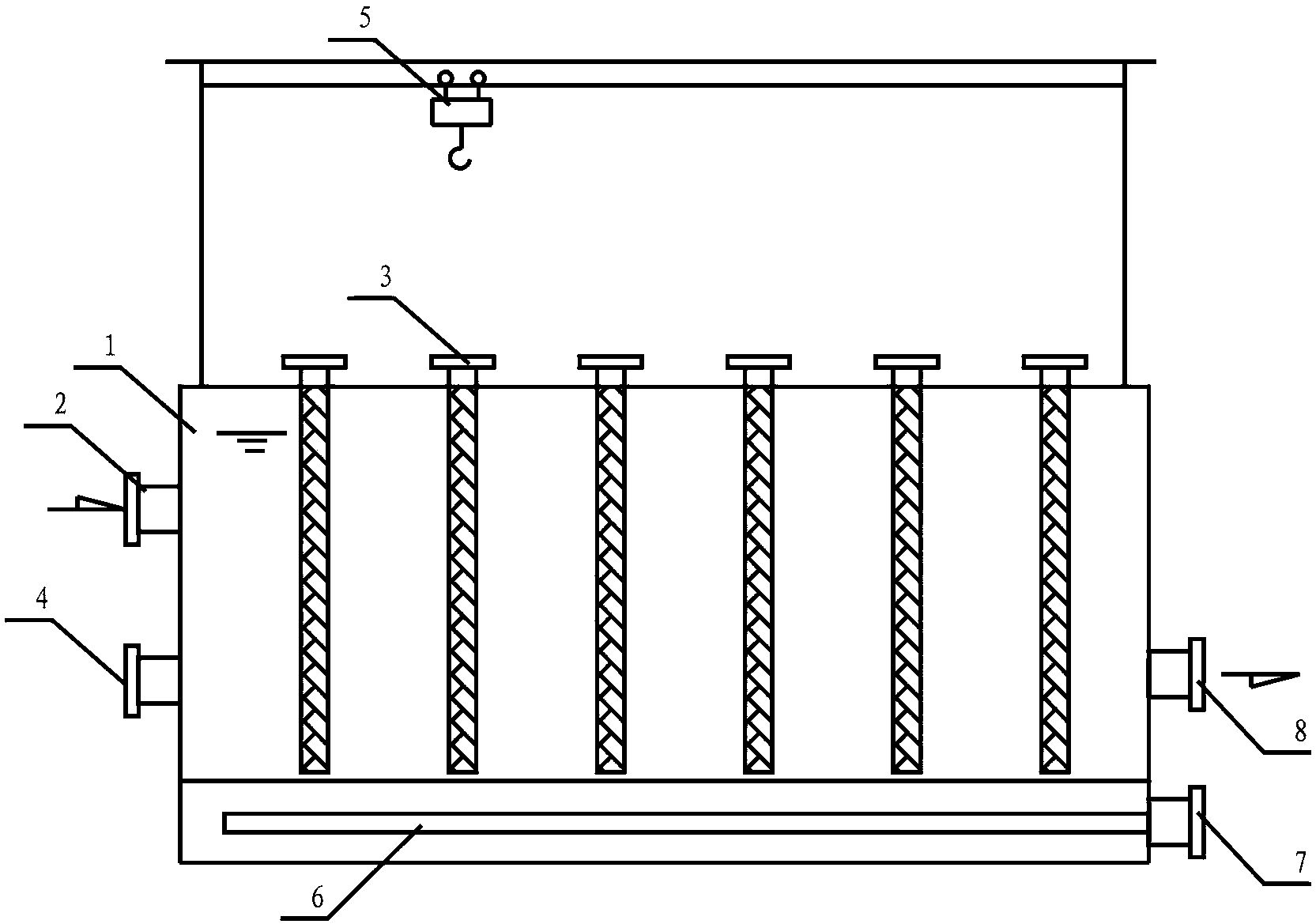

摘要附图
权利要求书
1.一种压力式水处理多级抽板过滤器，包括：多级抽板滤池(1)、抽滤板(3)及行车(5);其特征在于：所述多级抽板滤池(1)为密闭的压力容器，多级抽板滤池(1)内并列依次放置抽滤板(3)，抽滤板(3)滤布的过滤精度由进水端依次向出水端增加;所述行车(5)设置在多级抽板滤池(1)的上方;所述多级抽板滤池(1)的底部设置有冲洗管(6)，冲洗管(6)与清洗入口(7)连接，并在清洗入口(7)的上方设置有出水口(8)。
2.根据权利要求1所述的一种压力式水处理多级抽板过滤器，其特征在于：所述多级抽板滤池(1)的进水端设置有进水口(2)，并在进水口(2)的下方设有清洗出口(4)。
3.根据权利要求1所述的一种压力式水处理多级抽板过滤器，其特征在于：所述抽滤板(3)由滤布、滤料及框架构成，滤料放置在滤布包裹层内部。
说明书
一种压力式水处理多级抽板过滤器
技术领域
本发明涉及一种压力式水处理多级抽板过滤器，属于水处理技术领域。
背景技术
目前在水处理领域中，对水过滤主要采用传统的快滤池、罐体压力过滤和填料无压重力过滤，罐体压力过滤的滤料常采用石英砂、无烟煤以及塑料球等，一般采用单级过滤，过滤效率不高，近年来纤维球过滤器的出现是传统砂滤技术的重大突破，但在其纤维球过滤器应用中存在的主要问题是：随着的持续使用或水质的变化，导致过滤器中纤维球内的积泥由于反冲洗不净而逐渐增加，使得滤后水质下降及水头损失加大等，以至于不得不频繁停机靠人工取出滤料清洗。因此，对水处理设备的正常连续运转产生了明显的不良影响，造成过滤器的过滤效益降低。
发明内容
本发明提出一种压力式水处理多级抽板过滤器，安装了不同过滤精度的抽滤板，形成多级过滤，并采用压力式过滤，增加过滤速度，减小过滤器容积，运行稳定，冲洗方式方便灵活。
本发明的目的通过下述技术方案实现：本发明包括：多级抽板滤池、抽滤板及行车;其特征在于：所述多级抽板滤池为密闭的压力容器，多级抽板滤池内并列依次放置抽滤板，抽滤板滤布的过滤精度由进水端依次向出水端增加;所述行车设置在多级抽板滤池的上方;所述多级抽板滤池的底部设置有冲洗管，冲洗管与清洗入口连接，并在清洗入口的上方设置有出水口。冲洗管可以用于多级抽板滤池维修时排空，冲洗管也可以用于排泥。多级抽板滤池为密闭的压力容器，可以增加过滤速度。行车用于抽滤板安装及维修。
所述多级抽板滤池的进水端设置有进水口，并在进水口的下方设有清洗出口。清洗出口设置在进水口的下方，有效防止清洗水从进水口倒流回去。
所述抽滤板由滤布、滤料及框架构成，滤料放置在滤布包裹层内部。通过将抽滤板内的滤料从进水端依次向出水端依次减小有效粒径，实现精度的变化。
本发明工作原理：待处理的水达到进水要求后，从进水口进入多级抽板滤池内经过多次抽滤板过滤，多级抽板滤池为密闭的压力容器，抽滤板滤布的过滤精度由进水端依次向出水端增加，过滤速度为16～25m/h，过滤水从出水口排出，当多级抽板滤池内压力增加，说明抽滤板滤料堵塞，需要进行冲洗。当清洗过滤阻力增加，停止进水，启动反冲洗程序，反冲洗水从清洗入口进入，也可以采用气水联合清洗，清洗水从清洗出口排出，完成对滤料的清洗，然后进入过滤状态。
本发明具有如下的优点和有益效果：安装了不同过滤精度的抽滤板，形成多级过滤;并采用压力式过滤，增加过滤速度，减小过滤器容积;运行稳定，冲洗方式方便灵活，可以采用气水联合清洗;冲洗管可以用于多级抽板滤池维修时排空，冲洗管也可以用于排泥;多级抽板滤池为密闭的压力容器，可以增加过滤速度;行车用于抽滤板安装及维修。
