申请日2015.11.17
公开(公告)日2016.04.13
IPC分类号F16L3/02; F16L21/06; F16L55/00
摘要
本实用新型公开了一种新型污泥输送方式装置，包括卡箍式柔性上接头、卡箍式柔性下接头、螺钉、反冲洗装置、支撑柱体、排泥管道、圆形板块和温度感应器。所述排泥管道为固定长度且两端焊接有圆形板块，所述圆形板块内安装有温度感应器，所述圆形板块的外端安装有卡箍式柔性接头，所述卡箍式柔性上接头包括卡箍式柔性上接头、卡箍式柔性下接头和螺钉，所述卡箍式柔性下接头和螺钉通过螺钉固定安装在圆形板块外端。本实用新型在运行过程中靠温度感应可直接判断出排泥管道运行状况，便于拆卸和检修，避免了因检修时长问题导致的排泥系统被沉泥压死现象的发生，利用重金属站自产中水新建反冲洗系统，保证排泥系统长周期稳定运行。
权利要求书

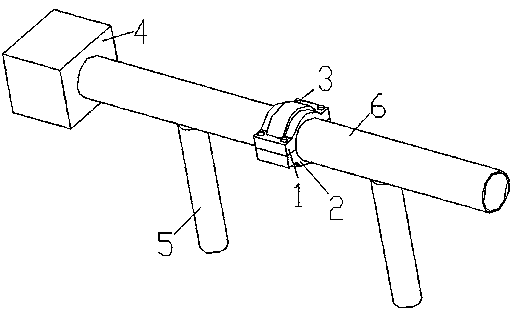

1.一种新型污泥输送方式装置，包括卡箍式柔性上接头(1)、卡箍式柔性下接头(2)、螺钉(3)、反冲洗装置(4)、支撑柱体(5)、排泥管道(6)、圆形板块(7)和温度感应器(8)，其特征在于：所述排泥管道(6)为固定长度且两端焊接有圆形板块(7)，所述圆形板块(7)内安装有温度感应器(8)，所述圆形板块(7)的外端安装有卡箍式柔性接头，所述卡箍式柔性上接头包括卡箍式柔性上接头(1)、卡箍式柔性下接头(2)和螺钉(3)，所述卡箍式柔性下接头(2)和螺钉(3)通过螺钉(3)固定安装在圆形板块(7)外端。
2.根据权利要求1所述的一种新型污泥输送方式装置，其特征在于：所述排泥管道(6)的一端安装有反冲洗装置(4)且与其焊接在一起。
3.根据权利要求1所述的一种新型污泥输送方式装置，其特征在于：所述排泥管道(6)的中央位置下面安装有支撑柱体(5)。
4.根据权利要求2所述的一种新型污泥输送方式装置，其特征在于：所述支撑柱体(5)的下端固定在地面上。
说明书
一种新型污泥输送方式装置
技术领域
本实用新型涉及工业污水处理领域，具体涉及一种新型污泥输送方式装置。
背景技术
集团公司8000m3/d重金属离子废水处理站主要集中回收处理湿法冶炼系统排放的含重金属离子废水，采用隔油沉砂、均质调节、涡流反应、化学沉淀、涡凹气浮除油、硫化絮凝沉淀、反向过滤、污泥浓缩脱水回收等处理工艺，降低重金属离子废水对环境的污染。处理站一级混凝沉淀池A、B池、二级混凝沉淀池A、B池污泥排放系统，分别通过四条DN200污泥管道，采用重力排泥方式排至污泥浓缩池。从2009年投产至今已运行5年，污泥排放管道在长期运行中存在如下问题：1、输送含高盐污泥，致使管道内壁结晶;2、四条排泥管为埋地敷设，依靠重力自流排泥，沿途900弯头较多，局部阻力大，排泥管道不畅直接影响排泥系统运行;3、原有污泥系统没有泥管反冲洗系统，管道堵塞时必须人工疏通，作业劳动强度大，耗时长。
针对上述不足，需要设计和开发一种新型污泥输送方式装置，能够补足上述各个缺点。
实用新型内容
为了解决上述存在的问题，本实用新型提供一种新型污泥输送方式装置。
本实用新型是通过以下技术方案实现：
一种新型污泥输送方式装置，包括卡箍式柔性上接头、卡箍式柔性下接头、螺钉、反冲洗装置、支撑柱体、排泥管道、圆形板块和温度感应器。所述排泥管道为固定长度且两端焊接有圆形板块，所述圆形板块内安装有温度感应器，所述圆形板块的外端安装有卡箍式柔性接头，所述卡箍式柔性上接头包括卡箍式柔性上接头、卡箍式柔性下接头和螺钉，所述卡箍式柔性下接头和螺钉通过螺钉固定安装在圆形板块外端。
优选的，所述排泥管道的一端安装有反冲洗装置且与其焊接在一起。
优选的，所述排泥管道的中央位置下面安装有支撑柱体。
优选的，述支撑柱体的下端固定在地面上。
与现有的技术相比，本实用新型的有益效果是：1、管道地面架空铺设，在运行过程中靠温度感应可直接判断出排泥管道运行状况，快速、简单、易行。2、采用卡箍式柔性接头进行管道连接，便于拆卸和检修，一旦发生问题可直接拆除问题管段，处理完成后立刻恢复，大大缩短检修周期，为系统的稳定运行提供保证，避免了因检修时长问题导致的排泥系统被沉泥压死现象的发生。3、利用重金属站自产中水新建反冲洗系统，定期对排泥系统进行反冲洗，杜绝排泥管道结垢堵塞，保证排泥系统长周期稳定运行。
