申请日2015.11.17
公开(公告)日2016.04.27
IPC分类号C02F9/04
摘要
本实用新型公开了一种具有多层过滤的污水处理装置，包括基座、集水槽和净水箱，所述集水槽的内腔右侧贯穿设置有注水管，集水槽的顶部右侧开设有锥斗式设计的氯化钙溶液注入口，集水槽的内腔中空部分设置有“U”形滤槽，所述净水箱的顶部右侧开设有絮凝剂投放口，本具有多层过滤的污水处理装置，采用滤槽、三层过滤板和过滤网的共同配合，使得污水先经过初级过滤后，降低了污水中的悬浮颗粒的含量，采用多层过滤、助凝和絮凝原理，极大的提高了污水的处理效果，本实用新型构造简单，污水处理效果好，可推广使用。
权利要求书

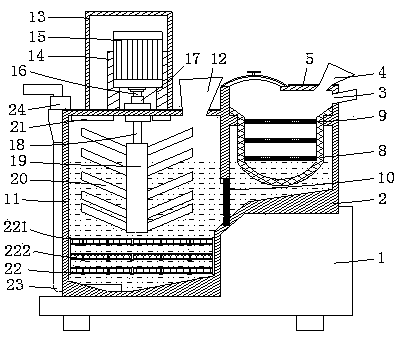

1.一种具有多层过滤的污水处理装置，包括基座(1)、集水槽(2)和净水箱(11)，其特征在于：所述基座(1)的顶部从右到左分别设有集水槽(2)和净水箱(11)，所述集水槽(2)的内腔右侧贯穿设置有注水管(3)，集水槽(2)的顶部右侧开设有锥斗式设计的氯化钙溶液注入口(4)，集水槽(2)的内腔中空部分设置有“U”形滤槽(8)，所述滤槽(8)的内腔均设有横向设置等距排列的三层过滤板(9)，所述集水槽(2)的左侧与净水箱(11)的右侧接触部分相互连通的开口位置上竖向对应设置有过滤网(10)，所述净水箱(11)的顶部右侧开设有絮凝剂投放口(12)，净水箱(11)的内腔顶部粘接有消音层(21)，净水箱(11)的顶部左侧安设有网孔状结构设计的降噪箱(13)，所述降噪箱(13)的内腔底部通过设置的竖板(14)卡接有驱动电机(15)，所述竖板(14)的中间形成空腔，所述驱动电机(15)的底部连接有传动轴(16)，所述净水箱(11)的内腔底部左侧贯穿设有一侧衔接有水泵(24)的出水导管(23)，所述净水箱(11)的内腔从下至上分别设置有三层净化层(22)和主轴(18)，所述主轴(18)贯穿于净水箱(11)内腔中间且主轴(18)的底部设有第一层净化层(22)，所述第三层净化层(22)的底部设有出水导管(23)，所述主轴(18)露出净水箱(11)顶部中间部分通过联轴器(17)连接有传动轴(16)，所述主轴(18)的底部套接有搅拌轴(19)，所述搅拌轴(19)的外围左右对称设置有搅拌杆(20)。
2.根据权利要求1所述的一种具有多层过滤的污水处理装置，其特征在于：所述集水槽(2)的顶部左侧开设的开口的相对应位置上设有的活动盖(6)，所述活动盖(6)的顶部中间连接有提杆(7)。
3.根据权利要求1所述的一种具有多层过滤的污水处理装置，其特征在于：所述出水导管(23)的截面外形为“L”形设计，且出水导管(23)露出净水箱(11)部分与净水箱(11)左侧相接触位置设有定板(231)。
4.根据权利要求1所述的一种具有多层过滤的污水处理装置，其特征在于：所述净水箱(11)与集水槽(2)的正面中间均设置有方形的透明窗(25)，且集水槽(2)与净水箱(11)的顶部均粘接有防水层(5)。
5.根据权利要求1所述的一种具有多层过滤的污水处理装置，其特征在于：所述净化层(22)由两层固定网(221)及两层固定网(221)之间设置有滤芯(222)构成，且三层净化层(22)的滤芯(222)的网孔直径依次减小。
说明书
一种具有多层过滤的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种具有多层过滤的污水处理装置。
背景技术
随着工业的不断发展，大量的工业污水不断产生，这种工业污水如果不及时处理，对环境会造成严重的污染。市面上出现了许多处理污水的装置，比如中国专利公开的CN：201210301789.5的“污水处理机”，包括污水过滤箱、纯水箱和污水沉淀箱，所述污水过滤箱、纯水箱和污水沉淀箱依次连接，在所述污水过滤箱上设有污水入水口和絮凝药剂入口，在所述污水过滤箱内还设有过滤网，所述过滤网用于过滤污水中的污泥和絮团，在所述污水沉淀箱上设有输出水泵，在所述污水沉淀箱底部设有螺旋输送机，所述螺旋输送机用于输送在所述污水沉淀箱内沉淀的污泥，所述过滤网上还设有刮泥装置和喷淋管，所述刮泥装置由毛刷和用于驱动毛刷的电机构成。
此专利虽然能够极大程度上提高污水处理的效果，但是由于污水中存有许多需要一定的絮凝剂和一定的化学物质参与反应才能将这些有害物质除去，专利上叙述的方法不能够将这些物质进行有效快速的除去，而且由于在加入的化学物质及絮凝剂要在一定的时间内才能发生反应，需要逐步逐层的进行过滤才能将污水中有害物质的含量降到最低。
实用新型内容
本实用新型的目的在于提供一种具有多层过滤的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有多层过滤的污水处理装置，包括基座、集水槽和净水箱，所述基座的顶部从右到左分别设有集水槽和净水箱，所述集水槽的内腔右侧贯穿设置有注水管，集水槽的顶部右侧开设有锥斗式设计的氯化钙溶液注入口，集水槽的内腔中空部分设置有“U”形滤槽，所述滤槽的内腔均设有横向设置等距排列的三层过滤板，所述集水槽的左侧与净水箱的右侧接触部分相互连通的开口位置上竖向对应设置有过滤网，所述净水箱的顶部右侧开设有絮凝剂投放口，净水箱的内腔顶部粘接有消音层，净水箱的顶部左侧安设有网孔状结构设计的降噪箱，所述降噪箱的内腔底部通过设置的竖板卡接有驱动电机，所述竖板的中间形成空腔，所述驱动电机的底部连接有传动轴，所述净水箱的内腔底部左侧贯穿设有一侧衔接有水泵的出水导管，所述净水箱的内腔从下至上分别设置有三层净化层和主轴，所述主轴贯穿于净水箱内腔中间且主轴的底部设有第一层净化层，所述第三层净化层的底部设有出水导管，所述主轴露出净水箱顶部中间部分通过联轴器连接有传动轴，所述主轴的底部套接有搅拌轴，所述搅拌轴的外围左右对称设置有搅拌杆。
优选的，所述集水槽的顶部左侧开设的开口的相对应位置上设有的活动盖，所述活动盖的顶部中间连接有提杆。
优选的，所述出水导管的截面外形为“L”形设计，且出水导管露出净水箱部分与净水箱左侧相接触位置设有定板。
优选的，所述净水箱与集水槽的正面中间均设置有方形的透明窗，且集水槽与净水箱的顶部均粘接有防水层。
优选的，所述净化层由两层固定网及两层固定网之间设置有滤芯构成，且三层净化层的滤芯的网孔直径依次减小。
与现有技术相比，本实用新型的有益效果是：本具有多层过滤的污水处理装置，结构轻巧，设计合理，采用滤槽、三层过滤板和过滤网的共同配合，使得污水先经过初级过滤后，降低了污水中的悬浮颗粒的含量，氯化钙溶液注入口和絮凝剂投放口的设置，使得水与氯化钙溶液及絮凝剂依次反应产生悬浮颗粒，进一步降低污水中的有害物质的含量，三层净化层的设置进一步的对污水进行过滤，搅拌杆的设置能够提高水与氯化钙溶液及絮凝剂的反应速率，采用多层过滤、助凝和絮凝原理，极大的提高了污水的处理效果，防水层的运用能够避免污水受到二次污染，定板的运用能够提高出水导管的稳定性，活动盖的运用便于对集水槽内的设施进行维护，透明窗的设置能够直观的查看处理效果和污水处理设施的使用状况，消音层和降噪箱的使用能够使得驱动电机及搅拌杆在运转时噪声产量达到最小，本实用新型构造简单，污水处理效果好，可推广使用。
