申请日2015.12.05
公开(公告)日2016.06.29
IPC分类号C02F11/12; B01D46/30
摘要
本实用新型提供一种污泥除湿处理装置，包括：加热室、传输装置、排风机，传输装置设置在加热室内，所述加热室上设置有与加热室内部相通的出风管，所述出风管上设置有粉尘过滤装置、排风机，所述加热室一侧连接有热风机，热风机包括机架，机架一侧设有引风机，机架上侧设有加热腔，加热腔下侧设有加热灶头，加热腔内设有散热排管，机架远离风机的一端上设有进气口，另一端设有出气管道，出气管道连接于引风机的进气管，然后热气通过引风机的出气口到加热室内。本实用新型本实用新型可以通过阀门控制进气量的大小，通过采用天然气作为能源，通过粉尘过滤装置将干燥后污泥产生的粉尘过滤，防止污染空气可以大大减少对环境的污染。

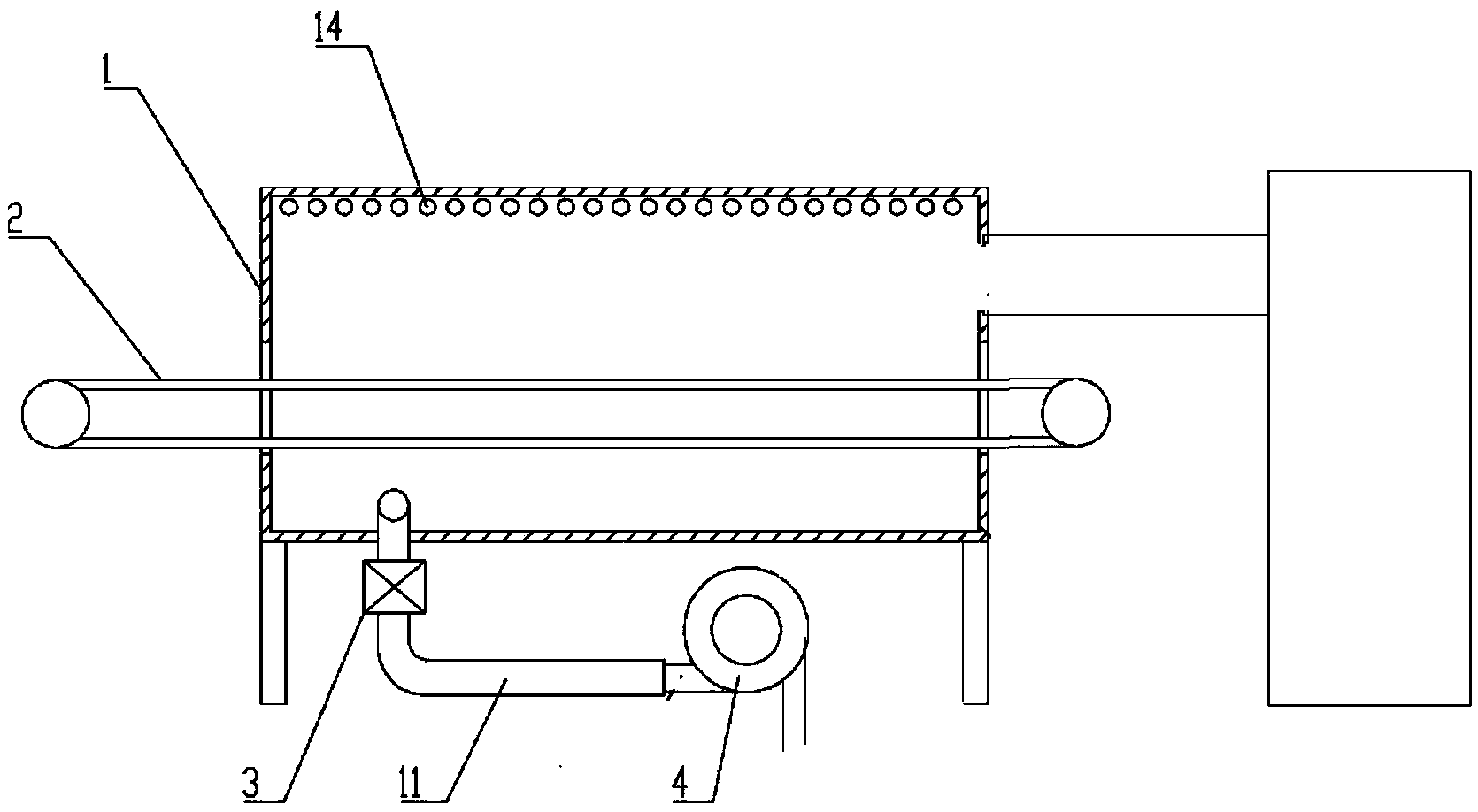

摘要附图
权利要求书
1.一种污泥除湿处理装置，包括：加热室、传输装置、排风机，其特征在于：传输装置设置在加热室内，所述加热室上设置有与加热室内部相通的出风管，所述出风管上设置有粉尘过滤装置、排风机，所述加热室一侧连接有热风机，热风机包括机架，机架一侧设有引风机，机架上侧设有加热腔，加热腔下侧设有加热灶头，加热灶头连接于天然气管道，天然气管道上设有供气阀，机架外侧设有保温框架，加热腔内设有散热排管，机架远离风机的一端上设有进气口，另一端设有出气管道，出气管道连接于引风机的进气管，然后热气通过引风机的出气口到加热室内。
2.根据权利要求1所述的一种污泥除湿处理装置，其特征在于：所述引风机通过引风机支架安装固定，加热灶头通过固定支架安装固定。
3.根据权利要求1所述的一种污泥除湿处理装置，其特征在于：所述加热灶头一侧的机架上设有检修窗口，机架顶部设有吊装耳，所述进气口上设有百叶窗。
4.根据权利要求1所述的一种污泥除湿处理装置，其特征在于：所述粉尘过滤装置包括罐体、滤芯支撑体、滤芯，所述滤芯支撑体的截面成波纹状，所述滤芯放置在滤芯支撑体的上部，所述滤芯内填装有活性炭。
说明书
一种污泥除湿处理装置
技术领域
本实用新型涉及污泥处理技术领域，具体为一种污泥除湿处理装置。
背景技术
随着科学技术的发展和人类城市化进程的加快，一方面使得人们的生活越来越便利，另一方面也给生态环境带来了压力。水土流失造成的泥沙和人们生活垃圾的排放，使得河流、湖泊中难免会产生过多的淤泥，从而造成水位上升、营养富集，给生态和人们的生活带来了一定的隐患。
目前，常用的干化系统主要以直接干燥转鼓式工艺、多层台阶式干化工艺、转盘式干化工艺、流化床干化工艺等为主。然而，污泥带式干燥因对湿污泥适应性强、维修部件少、使用寿命长、干燥温度低等优势，受到广泛关注，具有很好的市场应用前景;热泵除湿结合网带式干燥污泥干化技术为污泥带式干燥一种新趋势，其在节能性、环保性等方面具有很大的优势，污泥热泵除湿干化技术将主导污泥带式干燥。但是，污泥干化是能量净消耗过程，能耗费用通常占污泥处理总费用的80%以上;传统污泥干化设备采用加热排湿方式，能源利用率低;每蒸发一吨水消耗蒸汽量约1.5吨，另消耗电量约70kw.h。
实用新型内容
本实用新型所解决的技术问题在于提供一种污泥除湿处理装置，以解决上述背景技术中提出的问题。
本实用新型所解决的技术问题采用以下技术方案来实现：一种污泥除湿处理装置，包括：加热室、传输装置、排风机，传输装置设置在加热室内，所述加热室上设置有与加热室内部相通的出风管，所述出风管上设置有粉尘过滤装置、排风机，所述加热室一侧连接有热风机，热风机包括机架，机架一侧设有引风机，机架上侧设有加热腔，加热腔下侧设有加热灶头，加热灶头连接于天然气管道，天然气管道上设有供气阀，机架外侧设有保温框架，加热腔内设有散热排管，机架远离风机的一端上设有进气口，另一端设有出气管道，出气管道连接于引风机的进气管，然后热气通过引风机的出气口到加热室内。
所述引风机通过引风机支架安装固定，加热灶头通过固定支架安装固定。
所述加热灶头一侧的机架上设有检修窗口，机架顶部设有吊装耳，所述进气口上设有百叶窗。
所述粉尘过滤装置包括罐体、滤芯支撑体、滤芯，所述滤芯支撑体的截面成波纹状，所述滤芯放置在滤芯支撑体的上部，所述滤芯内填装有活性炭。
与现有技术相比，本实用新型的有益效果是：本实用新型本实用新型可以通过阀门控制进气量的大小，通过采用天然气作为能源，通过粉尘过滤装置将干燥后污泥产生的粉尘过滤，防止污染空气可以大大减少对环境的污染。
